3 Vue d'ensemble des appareils
3.6
Fonctions de commande de l'appareil
3.6.1
Déroulement du fonctionnement
L'électronique de la chaudière commande et surveille les fonctions du ventilo-brûleur. Le déroulement du programme pi-
loté par microprocesseur permet d'assurer des durées de cycle extrêmement stables, indépendamment des variations de

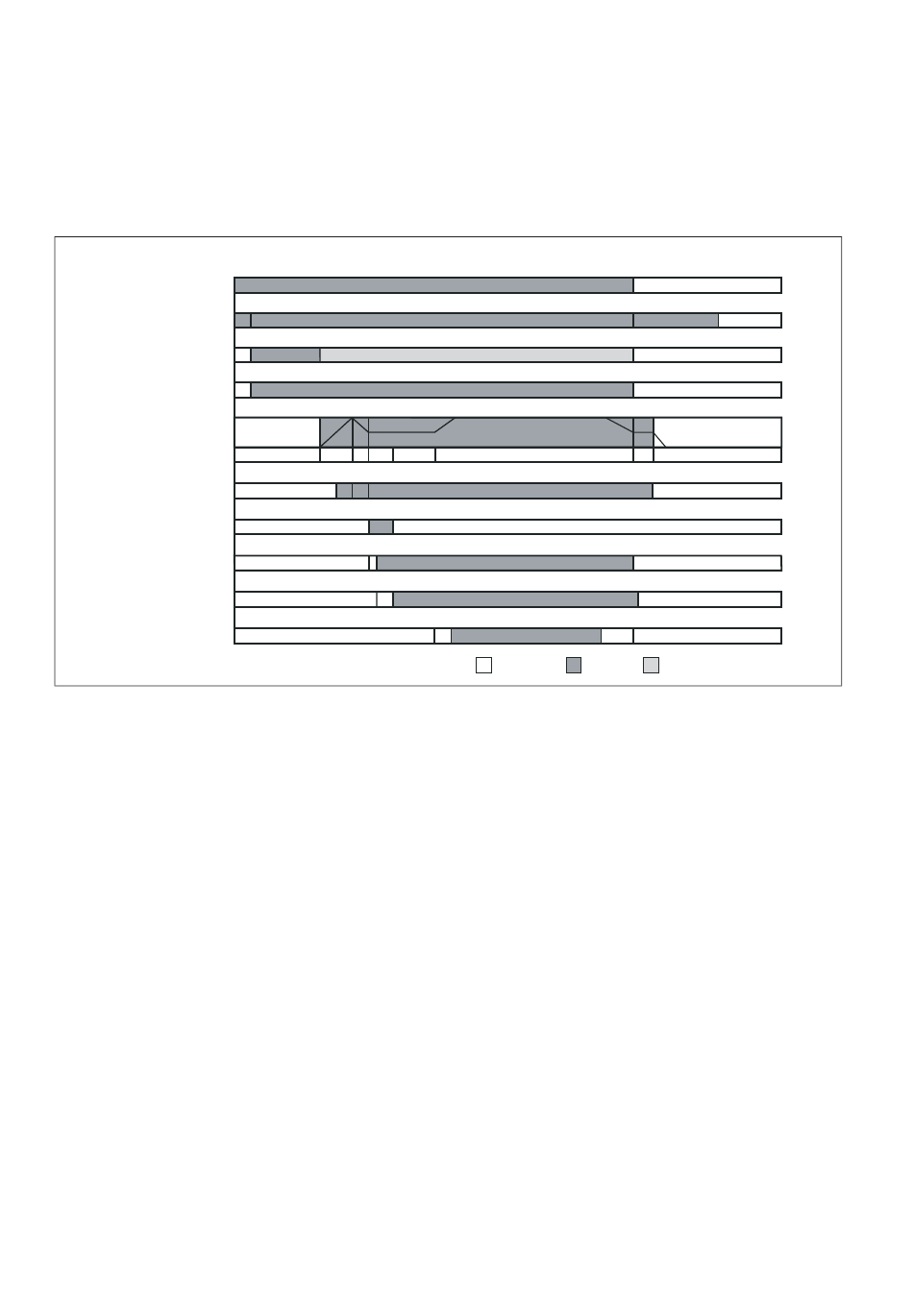

la tension du secteur et de la température ambiante. Les schémas de cycle de fonctionnement suivants vous permettent
de contrôler le comportement du brûleur lors de sa mise en service.
Demande de chaleur
Pompe
Réchauffeur de mazout
Pompe à mazout
Moteur du ventilateur
Régime du ventilateur/Modulation
Capsule de pression d'air (APS)
Allumeur
Électrovanne 1er niveau
Détection de la flamme
Électrovanne 2e niveau
En cas de demande de chaleur, le préchauffeur de fioul commence à chauffer. Le temps de chauffage peut durer jusqu'à
trois minutes. Une fois la température de démarrage atteinte, le moteur du ventilateur se met en route et atteint briè-
vement son régime maximal pour contrôler la capacité de fonctionnement du ventilateur par activation de la capsule de
pression. Une fois le régime de démarrage atteint, l'allumage se met en marche et l'électrovanne de 1er niveau s'ouvre.
L'alimentation en fioul est alors autorisée et l'inflammation du mélange fioul/air par le biais de l'étincelle produite par les
électrodes d'allumage entraîne l'apparition de flammes. La génération de flammes est surveillée par le biais de l'électrode
d'ionisation. En présence de besoins en chaleur suffisamment élevés, l'électrovanne de 2e niveau s'ouvre à l'issue d'un dé-
lai de stabilisation. Parallèlement, le moteur du ventilateur augmente la quantité d'air de combustion. Lorsque les besoins
de chaleur sont couverts, les électrovannes se referment. Le brûleur est désactivé jusqu'à la prochaine demande de cha-
leur.
16
Symboles de représentation de la fonction :
Hors service
En service
Notice d'installation et de maintenance icoVIT exclusiv 0020124853_01
Demie puissance
