6 Mise en service

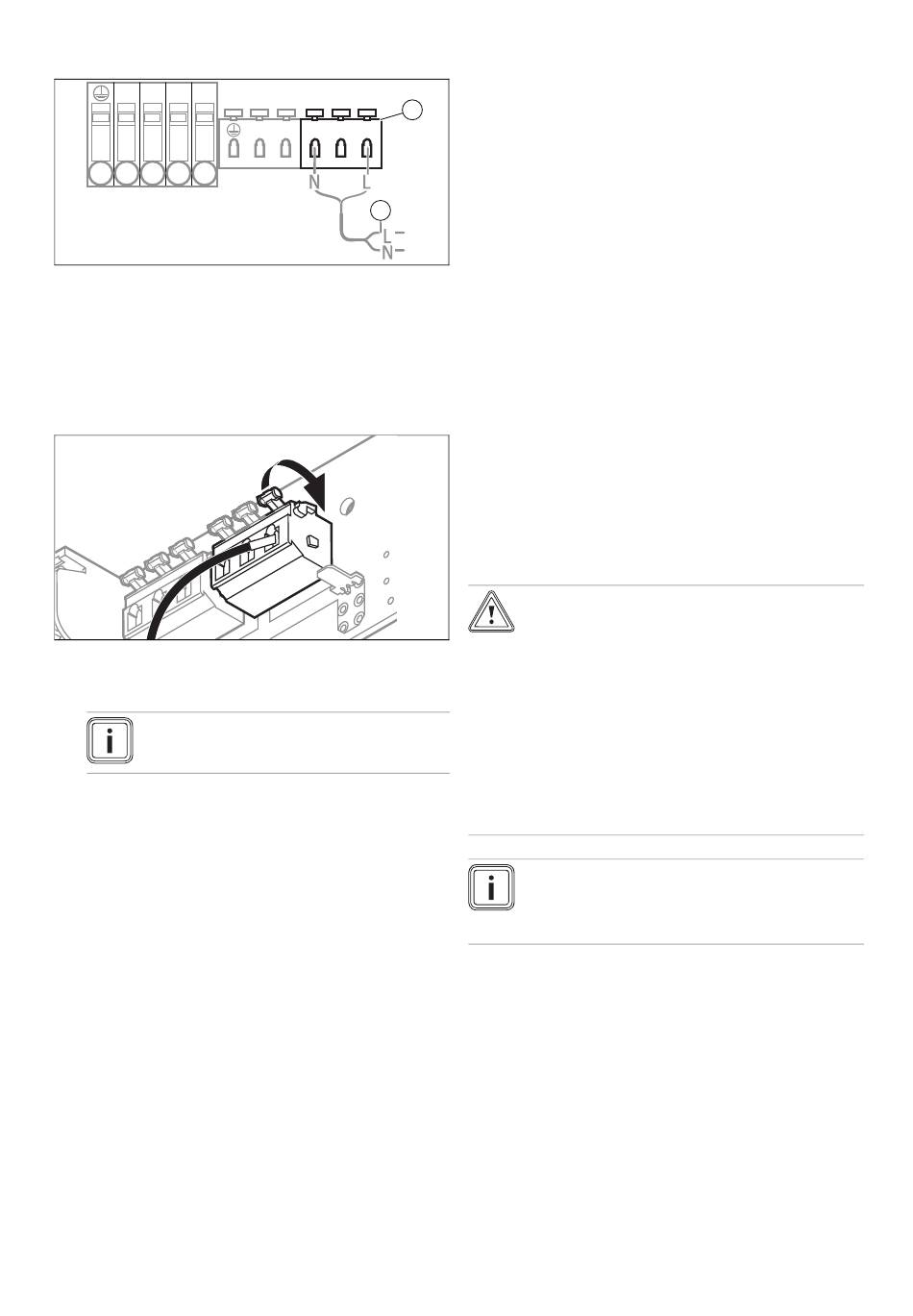

5.3.12.3 Avec appoint électrique 4 kW
N L L
L
2 3
1
1 Relais de commande
5.3.12.4 Raccordement des câbles de commande du
relais de l'élément chauffant d'appoint par
résistance électrique
1. Appuyez sur le levier.
2. Branchez/débranchez le câble électrique.
Remarque
Le produit est livré déjà câblé.
5.3.13 Raccordement du thermostat de sécurité
pour chauffage au sol
▶
Référez-vous à la notice de la pompe à chaleur et aux
schémas système pour raccorder le thermostat de sécu-
rité sur la pompe à chaleur.
▶
Référérez-vous aux schémas systèmes si vous devez
gérer plusieurs zone de chauffage ou installer une bou-
teille de découplage.
5.3.14 Raccordement des composants
supplémentaires
Les composants que vous pouvez installer sont les
suivants :
–
Pompe de circulation sanitaire
–
Vase d'expansion sanitaire
–
Pompe externe de chauffage (multizone)
–
Électrovanne externe de chauffage (multizone)
–
Ballon tampon de chauffage
–
Kit de découplage
Tous ces composants supplémentaires peuvent être instal-
lés sur un seul produit, à l'exception du module multizone
et du ballon tampon de chauffage. En effet ces deux acces-
16
1
N L N 1 2
2
2 Câble du relais de
l'élément chauffant
d'appoint par résistance
électrique
soires s'installent au même emplacement à l'arrière du pro-
duit, et ne peuvent donc pas être installés simultanément.
5.3.15 Commande de la pompe de circulation avec
un régulateur eBUS
1. Assurez-vous que la pompe de circulation est correcte-
ment paramétrée sur le régulateur système.
2. Choisissez un programme sanitaire (préparation).
3. Paramétrez sur le régulateur système un programme
de circulation.
◁
La pompe fonctionne pendant les plages horaires
définies dans le programme.

5.3.16 Utilisation des relais additionnels

▶
Reportez-vous au livret des schémas d'installation fourni
avec le régulateur système et au manuel de la carte op-
tion si nécessaire.

5.3.17 Fermeture du produit

1. Fermez le boîtier électrique.
2. Montez la protection avant.
6 Mise en service
6.1

Mise en marche du produit

Attention !
Risque de dommages matériels en cas
gel.
Si l'installation est mise sous tension et que
les tubulures contiennent de l'eau gelée, l'ins-
tallation peut subir des dommages matériels.
▶
Conformez-vous scrupuleusement aux
consignes relatives à la protection contre
le gel.
▶
En cas de risque de gel sur l'installation
ne mettez pas l'appareil sous tension.
Remarque
Le produit ne dispose pas d'un bouton
marche/arrêt. Dès que le produit est raccordé au
réseau électrique il est sous tension.
1. Allumez le produit.
◁
L'affichage de base apparaît à l'écran de l'interface
du produit.
◁
L'affichage de base apparaît à l'écran du système
de régulation.
◁
Les produits du système démarrent.
◁
Les demandes chauffage et sanitaire sont activée
par défaut.
2. Désactivez les demandes chauffage et sanitaire avant
de procéder à la suite de l'installation. Référez-vous à
la notice du régulateur pour désactiver les demandes
chauffage et sanitaire.
Notice d'installation et de maintenance uniTOWER 0020223249_02
