Italiano

I
Montaggio:
Attrezzi necessari:
Passi di montaggio
fig. pag. 4-5
Importante:
Prima del montaggio,
controllare se dalla griglia del
radiatore viene aspirata una
quantità sufficiente di aria
(raffreddamento del motore).
Possibile soltanto il montaggio
ritto.
I proiettori non devono vibrare,
sporgere dal cofano motore
e devono essere montati in
modo simmetrico.
• Metro pieghevole -
Pinza universale
• Trapano con punta

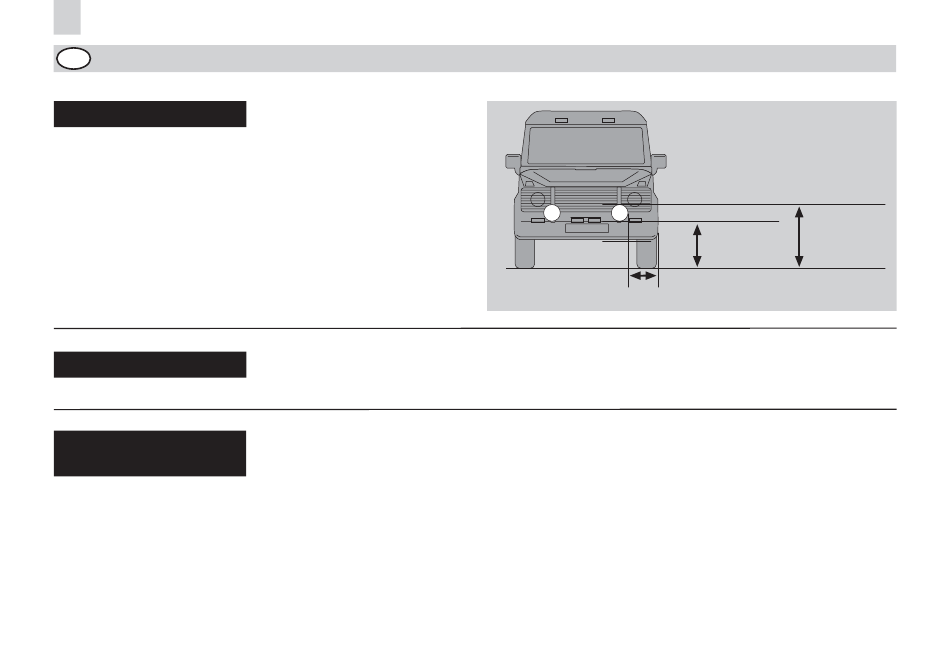

Stabilire come posizione di
montaggio una superficie
piana (tener conto delle misure
di montaggio, v. fig.) e segnare
i punti di fissaggio.
Praticare un foro con la punta
da 3 mm e allargarlo con quella
da 11 mm.
Spalmare sulle parti in metallo
forate la protezione antiruggine.
Smontare il telaio e togliere
il gruppo ottico anteriore.
Montare le lampadine Hella
C
max 400 mm
Ø 3, 5, 11, 12 mm
• Chiave aperta o poligonale
da 14, 17 mm
adeguate sul corpo connettore
con l'aiuto di molle di ritegno
e fissarle sul gruppo ottico
anteriore.
Montare il cavo nell'involucro
esterno e avvitare il telaio, il
gruppo ottico anteriore e
l'involucro esterno.
Avvitare il proiettore al veicolo
(se necessario con un supporto
a due punti).
Allineare il proiettore e serrare
ECE-R 48
A B
min 250 mm max 1200 mm
• Cacciavite a croce
a fondo tutte le viti.
Per garantire una distribuzione
della luce ottimale fare
attenzione, inserendo il gruppo
ottico anteriore, che la scritta
"TOP" - sul gruppo sia sempre
rivolta verso l'alto.
