ITALIANO
5.4) Montaggio di matrici, punzoni e prearrotondatori
– Matrice di contenimento (96) o parte fi ssa del prearrotondatore (95): vanno semplicemente
appoggiate nell'adattatore AU130-... (98).
– Parte mobile del prearrotondatore (94): va inserita o tolta dalla apposita sede nell'adattatore
AC130-P (91) tirando verso l'esterno il nottolino di sblocco (92).
– Punzone PS130.../E (93): va inserito o tolto dalle guide del pistone (09) (vedi § 4.3.2)
6. MANUTENZIONE
La testa è robusta e non richiede attenzioni particolari; per ottenere un corretto funzionamento
basterà osservare alcune semplici precauzioni:
6.1) Accurata pulizia
Tenere presente che la polvere, la sabbia e lo sporco rappresentano un pericolo per ogni apparec-
chiatura oleodinamica. Evitare di appoggiare direttamente la testa su terreni fangosi o polverosi.
Eventuali depositi solidi possono infatti provocare la rigatura del cilindro con conseguenti perdite
di olio.
Dopo ogni giorno di uso si deve ripulire la testa con uno straccio pulito, avendo cura di eliminare
lo sporco depositatosi su di essa, specialmente vicino alle parti mobili.
6.2) Sostituzione dell'innesto rapido
Per sostituire l'innesto rapido operare come segue:
– Svitare l'innesto rapido vecchio della testa.
– Pulire accuratamente la fi lettatura maschio del cilindro rimuovendo ogni residuo della vecchia
guarnizione.
– Ricostruire la guarnizione sulla fi lettatura maschio del cilindro con nastro di tefl on.
– Avvitare l'innesto rapido nuovo sulla testa serrando con coppia di 30 Nm (22 lbf ft).
Prima di sconnettere l'innesto rapido che allaccia la testa al tubo della pompa oleodinamica,
verifi care che la pressione dell'olio sia stata completamente rilasciata.
6.3) Custodia
(Rif. a Fig. 1)
Per proteggere la testa da urti accidentali e dalla polvere, quando non viene utilizzata, è bene
custodirla nell'apposita cassetta accuratamente chiusa.
Sono disponibili i seguenti tipi di cassetta:
– Tipo VAL P26 dimensioni 445x290x115 mm (17.5x11.4x4.5 in.), peso 1,2 kg (2.65 lbs), adatta al
contenimento della testa e di 14 coppie matrici ad innesto semicircolare.
– Tipo VAL 130-U dimensioni 450x305x80 mm (17.7x12x3.15 in.), peso 5 kg (11 lbs), adatta al con-
tenimento della testa, delle matrici ad innesto semicircolare e degli accessori per la compressione
dei connettori in alluminio.
– Tipo VAL 130 dimensioni 360x280x48 mm (14.17x11x1.89 in.), peso 3 kg (6.62 lbs), adatta al con-
tenimento degli accessori per la compressione dei connettori in alluminio.
7. RESA ALLA Cembre PER REVISIONE
In caso di guasto contattare il nostro Agente di Zona il quale vi consiglierà in merito e fornirà le
istruzioni necessarie per l'invio dell'utensile alla nostra Sede; se possibile, allegare copia del Certi-
fi cato di Collaudo a suo tempo fornito dalla Cembre con l'utensile oppure, compilare ed allegare
il modulo disponibile nella sezione "ASSISTENZA" del sito web Cembre.
(Rif. a Fig. 5)
26
8. PARTS LIST
(Ref. to Fig. 6)
Code N° Item DESCRIPTION
6120123 01 CYLINDER
6700250 02 ø 36 CIRCLIP
6170140 03 SPRING COVER
6360420 04 O-RING
6040320 05 BACK-UP RING
6520620 06 RAM RETURN OUTER SPRING
6520610 07 RAM RETURN INNER SPRING
6300040 08 RAM SPRING GUIDE
6620315 09 RAM
6522006 10 PIN SPRING
6620320 11 DIE RAM RETAINER PIN
6620445 12 DIE RAM RELEASE PIN
6760040 13 ø 3x8 SPRING PIN
6280025 14 U-FORK HEAD
The items marked ( ) are those Cembre recommend replacing if the head is disassembled.
These items are supplied on request in the "RHU131 Spare Parts Package".
The guarantee is void if parts used are not Cembre original spares.
When ordering spare parts always specify the following:
- code number of item
- name of item
- type of head
- head serial number
VAL 130

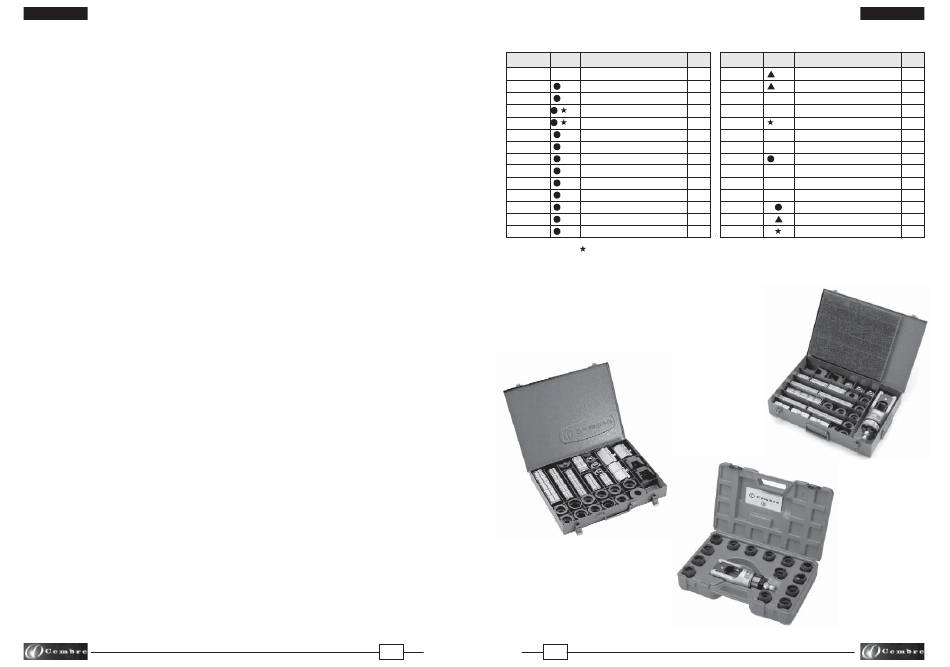

FIG. 1 STORAGE CASES
7
Qty Code N° Item DESCRIPTION
1 6340630 15 M 10 DOWEL
1 6180800 16 M10 NUT
1 6100035 17 KEY
1 6900250 18 M 5x14 SCREW
1 6362035 19 SEAL
1 6340082 20 M 6x8 GRUB SCREW
1 2593864 21 COUPLER Q14-MS
1 6760040 22 ø 3x8 SPRING PIN
1 6232006 23 LABEL (TG. 0356)
1 6232061 24 METAL LABEL (TG. 0261)
1 6650118 25 ø 2,5x3,5 RIVET
1 6620316 COMPLETE RAM
1 6280026 COMPLETE FORK
1 6000075 SPARE PARTS PACKAGE
VAL 130-U
VAL P26
ENGLISH
Qty
2
2
1
1
1
1
1
1
1
1
2
