HP StorageWorks Mode D'emploi page 30

1. Câble SAS fourni avec le lecteur de bande
2. Connexion du câble SAS au nouveau HBA
3. Connecteur non utilisé du câble SAS

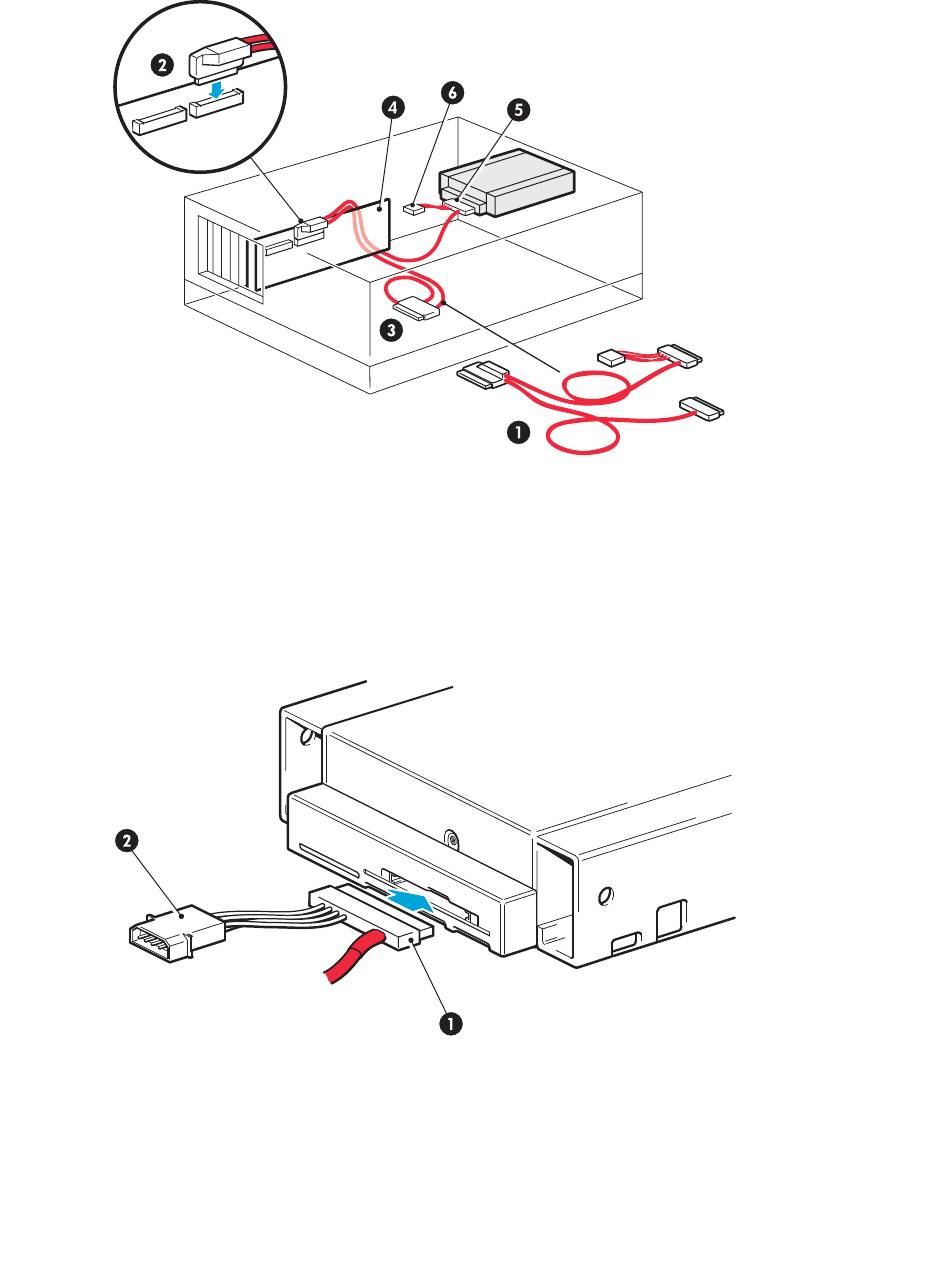

Figure 17 Câblage avec un nouveau HBA
3.
Connectez le câble SAS au lecteur de bande, comme indiqué ci-dessous. Connectez ensuite le
connecteur d'alimentation à l'alimentation électrique interne du serveur.
1. Connecteur SAS au lecteur de bande
Figure 18 Branchement des câbles sur le lecteur de bande
4. Cela permettra de libérer le câblage SAS inutilisé dans le serveur car l'autre connecteur SAS n'est
pas nécessaire dans cette configuration. Enroulez et conservez en lieu sûr le câblage inutilisé afin
qu'il n'interfère pas avec les autres composants du serveur.
30
Installation d'un lecteur de bande DAT interne
4. Nouveau HBA SAS
5. Connecteur SAS au lecteur de bande
6. Connecteur d'alimentation
2. Connecteur d'alimentation
