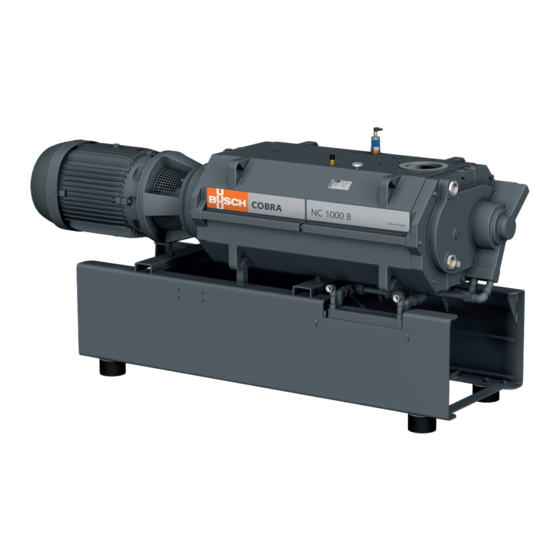

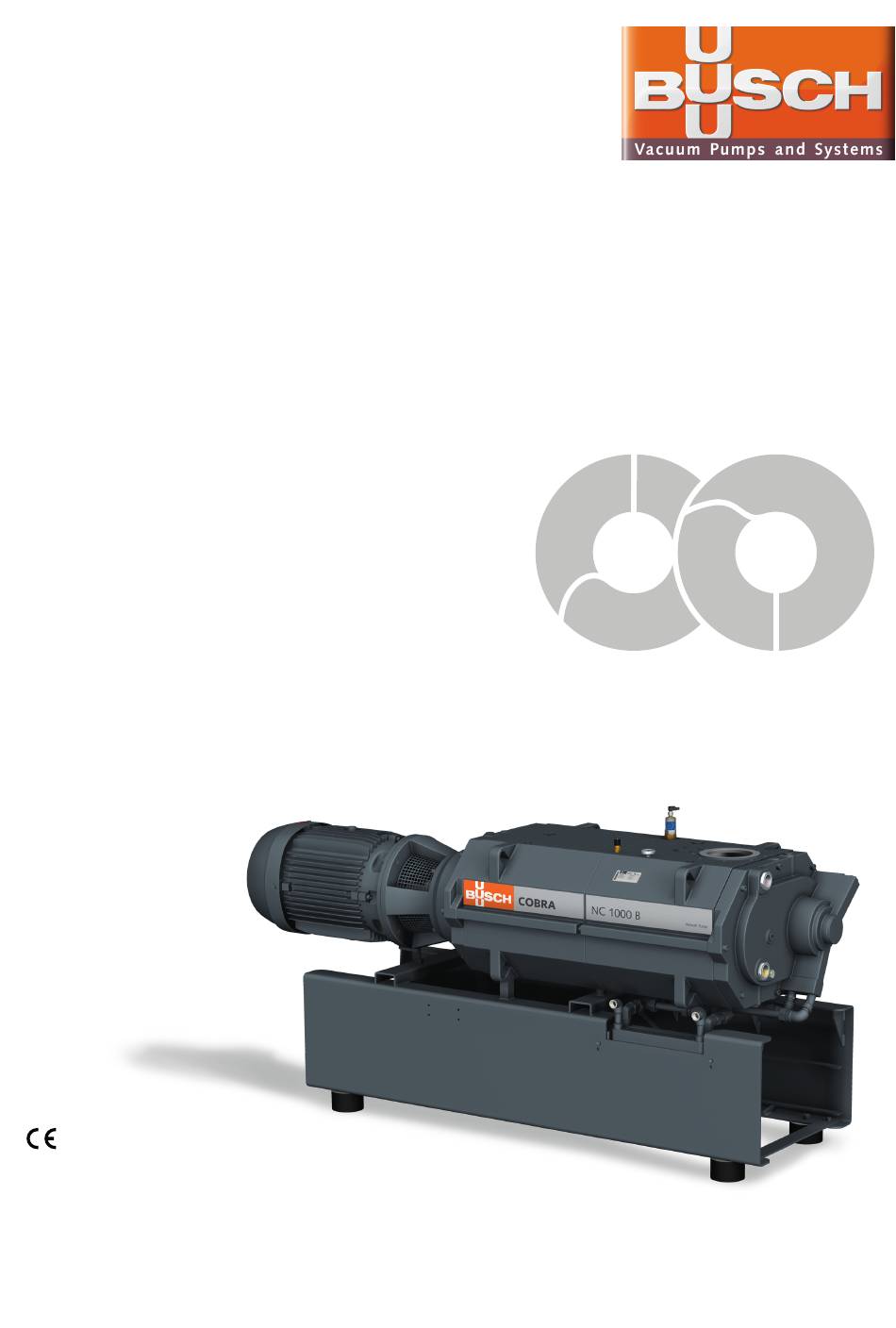

- Page 1 Notice d'instructions COBRA Pompes à vide à vis NC 1000 B (version refroidie à eau) Ateliers Busch S.A. Zone industrielle, 2906 Chevenez Suisse 0870551589/A0002_fr / Traduction de la notice originale / Sous réserve de modification 18/10/2018...
-
Page 2: Table Des Matières
Table des matières Table des matières 1 Sécurité ........................4 2 Description du produit ....................5 2.1 Principe de fonctionnement .................. 6 2.2 Application ......................6 2.3 Unité de démarrage....................6 2.4 Fonctions standards ....................7 2.4.1 Refroidissement par eau................7 2.4.2 Capteur de température................7 2.4.3 Interrupteur de niveau ................7 2.4.4 Thermomètre.....................7... - Page 3 Table des matières 12 Données techniques..................... 30 13 Liquide de refroidissement................... 30 14 Huile ..........................30 15 Déclaration UE de Conformité ..................31 0870551589_NC1000B_WCV_A0002_IM_fr...
-
Page 4: Sécurité
Sécurité Avant de manipuler la machine, il est indispensable que cette notice d’instructions soit lue et comprise. En cas de doutes, prendre contact avec votre représentant Busch. À lire attentivement avant d’utiliser le produit et à conserver pour consultation ultérieure. -
Page 5: Description Du Produit
Description du produit | 2 Description du produit Vidange des condensats Bouchon de vidange du liquide de refroi- dissement Bouchon de remplissage du liquide de re- Voyant du liquide de refroidissement froidissement Pompe de recirculation du liquide de refroi- Entrée d'eau de refroidissement dissement Sortie d'eau de refroidissement Anneau de levage... -
Page 6: Principe De Fonctionnement
Le pompage d’autres substances peut entraîner une augmentation de la charge ther- mique et/ou mécanique de la machine et cette utilisation est admise seulement après une consultation préalable avec la société Busch. La machine est conçue pour être placée dans un environnement non explosif. -
Page 7: Fonctions Standards
Description du produit | 2 2.4 Fonctions standards 2.4.1 Refroidissement par eau La machine est refroidie par un circuit de liquide de refroidissement dans le cylindre et son couvercle. La pompe de recirculation du liquide de refroidissement (CLP) crée un flux de recircula- tion dans les chambres de liquide de refroidissement. -
Page 8: Silencieux
3 | Transport 2.5.2 Silencieux Un silencieux au niveau de la connexion d’échappement (OUT) peut être fourni afin de réduire les émissions sonores dues aux gaz d’échappement. 2.5.3 Système de gaz de barrage Le système de gaz de barrage permet d’alimenter les étanchéités du côté moteur en air comprimé... -
Page 9: Stockage
• S’assurer que l’eau de refroidissement est conforme aux exigences, consulter le cha- pitre Raccordement d’eau de refroidissement [► 11]. Si la machine est installée à plus de 1 000 m au-dessus du niveau de la mer : • Contacter le représentant Busch, le moteur doit être déclassé ou la température ambiante réduite. 0870551589_NC1000B_WCV_A0002_IM_fr... -
Page 10: Conduites / Tuyaux De Raccordement
Taille de connexion : – DN125 PN16, EN 1092-1 Si la machine fait partie d’un système de vide : • Busch recommande l’installation d’une vanne d’isolation afin d’éviter que la ma- chine ne tourne à l'envers. 5.2.2 Connexion d’échappement Taille de connexion : Au niveau de la connexion d’échappement de la machine :... -
Page 11: Raccordement D'eau De Refroidissement
Installation | 5 5.2.3 Raccordement d’eau de refroidissement Entrée d’eau de refroidissement Sortie d’eau de refroidissement Échangeur de chaleur à plaques • Connecter les raccords d'eau de refroidissement (CWI / CWO) à l'alimentation en eau. Taille de connexion : – G1/2, ISO 228-1 (CWI / CWO) •... -
Page 12: Raccordement Du Système De Gaz De Barrage (En Option)
8573-1 * litre standard par minute 5.3 Remplissage d’huile AVIS Utilisation d'une huile inappropriée. Risque de défaillance précoce! Perte d’efficacité! • Utilisez uniquement un type d'huile qui a été au préalable approuvé et recommandé par Busch. 12 / 32 0870551589_NC1000B_WCV_A0002_IM_fr... - Page 13 Installation | 5 Type et quantité d’huile : consulter les chapitres Données techniques [► 30] et Huile [► 30]. Remplissage d’huile côté moteur Vérifier le niveau d’huile Remplissage d’huile côté aspiration Vérifier le niveau d’huile 0870551589_NC1000B_WCV_A0002_IM_fr 13 / 32...
-
Page 14: Remplissage De Liquide De Refroidissement
En l’absence de vignette (n° d'article 0565 568 959) sur la machine : • En commander une auprès de votre représentant Busch. 5.4 Remplissage de liquide de refroidissement Pour le type et la quantité de liquide de refroidissement, consulter les rubriques Données techniques [► 30] et Liquide de refroidissement [► 30]. -
Page 15: Montage De L'accouplement
• S’assurer que le moteur de la machine ne sera pas perturbé par des interférences élec- triques ou électromagnétiques; en cas de doutes, demandez conseil à votre représen- tant Busch. • Brancher la mise à la terre. • Brancher le moteur. -
Page 16: Schémas Électriques Pour Moteur Triphasé (Entraînement De La Pompe)
5 | Installation AVIS La vitesse nominale admissible du moteur dépasse la recommandation. Risque d’endommager la machine ! • Vérifier sur la plaquette signalétique de la machine la vitesse nominale du moteur ) admissible. • Veiller à la respecter. • Consulter la rubrique Données techniques [► 30] pour plus d’informations. AVIS La fréquence moteur est inférieure à... -
Page 17: Raccordement Électrique Des Dispositifs De Surveillance
5.7 Raccordement électrique des dispositifs de surveillance NOTE Afin d’éviter de potentielles fausses alarmes, Busch recommande de configurer le sys- tème de contrôle avec un délai de temporisation d’au moins 10 secondes. 5.7.1 Schéma électrique du capteur de température N° d'art. : 0651 552 252 Connecteur : M12x1, 4-pin U = 7.5 …... -
Page 18: Mise En Service
6 | Mise en service Mise en service AVIS La machine peut être expédiée sans huile. Faire fonctionner la machine sans huile même un court instant peut détruire la ma- chine! • Avant de mettre la machine en service, il faut la remplir d’huile, voir Remplissage d’huile [► 12]. -
Page 19: Pompage Des Vapeurs Condensables
Maintenance | 7 • S’assurer que les conditions de fonctionnement sont réspectées, consulter les Données techniques [► 30]. • Après quelques minutes de fonctionnement, effectuer une Inspection du niveau d’huile [► 21]. • Après quelques minutes de fonctionnement, réaliser une Inspection du niveau de li- quide de refroidissement [► 22]. - Page 20 Risque de défaillance précoce! Perte d’efficacité! • Respecter les intervalles de maintenance ou demandez conseil à votre représentant Busch. • Éteindre la machine et la protéger contre tout démarrage involontaire. • Fermer l’alimentation en eau. Si la machine est équipée d’un système de gaz de barrage : •...
-
Page 21: Périodes De Maintenance
[► 22]. • Vérifier que la machine ne présente pas de fuite ; en cas de fuites, faire réparer la machine (contacter Busch). Annuellement • Procéder à une inspection visuelle et nettoyer les poussières et les salissures présentes sur la machine. -
Page 22: Inspection Du Niveau De Liquide De Refroidissement
• Fill up if necessary, see Remplissage de liquide de refroidissement [► 14]. 7.4 Remplacement du filtre de la soupape de lest d'air (en option) Pièces de rechange Busch d’origine Filtre de soupape de lest d'air : réf. 0562 550 434 Jeter la pièce 7.5 Changement d’huile... - Page 23 Maintenance | 7 Vidange de l’huile côté moteur Chiffon de nettoyage Bouchon magnétique Bac de récupération Vidange de l’huile côté aspiration Chiffon de nettoyage Bouchon magnétique Bac de récupération 0870551589_NC1000B_WCV_A0002_IM_fr 23 / 32...
- Page 24 7 | Maintenance Type et quantité d’huile : consulter les chapitres Données techniques [► 30] et Huile [► 30]. Remplissage d’huile côté moteur Vérifier le niveau d’huile Remplissage d’huile côté aspiration Vérifier le niveau d’huile 24 / 32 0870551589_NC1000B_WCV_A0002_IM_fr...
-
Page 25: Changement Du Liquide De Refroidissement
Oil type see nameplate Change interval see instruction manual En l’absence de vignette (n° d'article 0565 568 959) sur la machine : • En commander une auprès de votre représentant Busch. 7.6 Changement du liquide de refroidissement Entonnoire ou déflecteur Entonnoire ou déflecteur... -
Page 26: Révision
• Décontaminer le plus possible la machine et signaler l’état de contamination par la « Déclaration de contamination ». Busch acceptera de réparer les machines uniquement si la « Déclaration de contamina- tion » a été remplie et signée conformément à la réglementation. (Formulaire téléchargeable à partir du site www.buschvacuum.com) -
Page 27: Mise Hors Service
Perte d’efficacité! • Il est recommandé d’utiliser exclusivement des pièces de rechange et des consom- mables d’origine Busch pour le bon fonctionnement de la machine et pour pouvoir bé- néficier des garanties. Il n’existe aucun kit de pièces de rechange standard pour ce produit. Si vous avez besoin de pièces Busch originales :... -
Page 28: Résolution De Problèmes
• Tourner manuellement les bloqués. rotors à partir du bouchon d’accès aux rotors (PMR). • Réparer la machine (contacter Busch). Des matières étrangères so- • Retirer les matières étran- lides ont pénétré dans la gères solides ou réparer la machine. - Page 29 La machine chauffe trop. • Voir le problème « La ma- chine chauffe trop ». Pour la résolution de problèmes qui ne seraient pas mentionnés dans le tableau de réso- lution de problèmes, veuillez contacter votre représentant Busch. 0870551589_NC1000B_WCV_A0002_IM_fr 29 / 32...
-
Page 30: Données Techniques
12 | Données techniques 12 Données techniques NC 1000 B Débit m³/h 840 / 1000 (50Hz / 60Hz) Pression finale (sans lest d'air) hPa (mbar) abs. ≤0.5 / ≤0.1 (50Hz / 60Hz) Pression finale (avec lest d'air) hPa (mbar) abs. ≤0.5 / ≤0.5 (50Hz / 60Hz) Puissance nominale du moteur 22 / 25... -
Page 31: Déclaration Ue De Conformité
Cette Déclaration de Conformité ainsi que la marque CE apposée sur la plaquette signalétique attestent de la vali- dité de la machine dans le cadre de la livraison de produits Busch. La présente déclaration de conformité est établie sous la seule responsabilité du fabricant. Lorsque cette machine est intégrée à un système plus important, le fabri- quant de celui-ci (il peut également s’agir de la société... - Page 32 Czech Republic Netherlands Turkey www.buschvacuum.cz www.busch.nl www.buschvacuum.com Denmark New Zealand United Arab Emirates www.busch.dk www.busch.com.au www.busch.ae Finland Norway United Kingdom www.busch.fi www.busch.no www.busch.co.uk France Peru www.busch.fr www.busch.com.pe www.buschusa.com Germany Poland www.busch.de www.busch.com.pl www.buschvacuum.com 0870551589/A0002_fr / © Ateliers Busch S.A.
