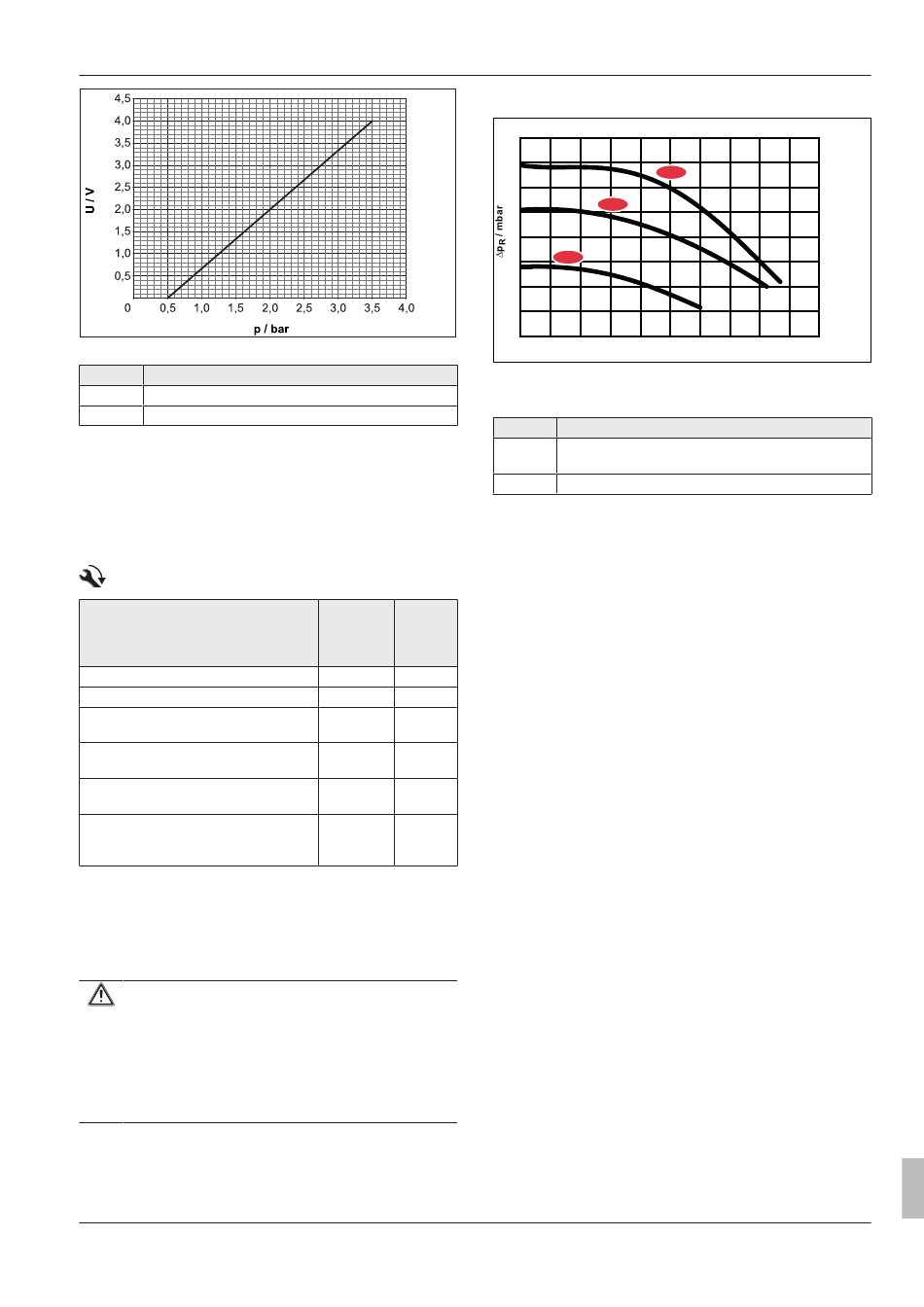

Fig. 10-3
Courbe caractéristique du capteur de pression (DS)
Pos.
Désignation
P
Pression de l'eau
U
Tension
Tab. 10-18 Légende de la
Fig. 10-3
10.3
Couples de serrage
Composant
Sonde de température
Raccords de conduites hydrauliques (eau)
Raccords de conduite de gaz (fluide frigo-
rigène)
Raccords de conduite de liquide (fluide fri-
gorigène)
Raccords de conduite de liquide (fluide fri-
gorigène)
Backup-Heater
Tab. 10-20 Couples de serrage
10.4
Encombrement minimal et
ouvertures minimales de
ventilation
ATTENTION
L'utilisation de conduites de fluide frigorigène ayant déjà
été utilisées risque d'entraîner un endommagement de
l'appareil.
▪ Ne réutilisez pas des conduites de fluide frigorigène
ayant été utilisées avec un fluide frigorigène différent.
Remplacez la conduite de fluide frigorigène ou nettoyez-
la soigneusement.
▪ Si la quantité de fluide frigorigène totale dans le système
< 1,84 kg, il n'y a aucune exigence supplémentaire.
▪ Si la quantité de fluide frigorigène totale dans le système
≥ 1,84 kg, des exigences supplémentaires en matière d'encom-
brement doivent être respectées :
HPSU compact
HPSU compact Ultra
008.1444433_00 – 06/2018 – FR
10.2.2
Fig. 10-4
Pos.
ΔP
m
Tab. 10-19 Légende de
1
Taille de fi-
Couple
letage
de ser-
rage en
Nm
Tous
max. 10
2
1''
25 – 30
5/8''
63 – 75
1/4''
15 – 17
3
3/8''
33 – 40
4
1,5''
Max. 10
(serré à la
main)
5
10
Courbes caractéristiques de pompe
800
700
100%
600
75%
500
400
50%
300
200
100
0
0
200
400
600
800
1000
m / L/h
H
Hauteur manométrique résiduelle de la pompe de circu-
lation de chauffage interne avec échangeur de chaleur
de chauffage d'appoint
Désignation
Hauteur manométrique résiduelle de la pompe de circu-
R
lation de chauffage interne
Débit d'installation de chauffage
H
Fig. 10-4
Comparer la quantité de fluide frigorigène totale dans le système
(m
) à la quantité maximale de fluide frigorigène (m
c
pour le local de chauffage (A
room
▪ Si m
≤ m
: l'appareil peut être installé dans le local concerné
c
max
sans aucune autre exigence.
▪ Si m
> m
: poursuivre avec les étapes ci-dessous.
c
max
Comparer l'encombrement minimal (A
du local de chauffage (A
) et la pièce attenante (A
room
▪ Si A
≤ A
+ A
: poursuivre avec les étapes ci-dessous.
min
room
room2
▪ Si A
> A
+ A
: s'adresser au concessionnaire sur site.
min
room
room2
Calculer la quantité de fluide frigorigène (dm) dépassant m
dm = m
– m
c
max
Calculer la zone d'ouverture minimale (VA
tion naturelle entre le local de chauffage et la pièce attenante
(voir ).
L'appareil peut être installé si :
–
2 ouvertures de ventilation entre le local de chauffage et la
pièce attenante sont disponibles (à chaque fois 1 en haut et
en bas)
–
Ouverture inférieure : l'ouverture inférieure doit remplir les
exigences en matière de zone d'ouverture minimale (VA
Elle doit se situer le plus près possible du sol. Si l'ouverture
de ventilation débute au niveau du sol, la hauteur doit être
≥ 20 mm. Le bord inférieur de l'ouverture doit se trouver à
≤ 100 mm au dessus du sol. Au moins 50 % de la zone d'ou-
verture requise doivent se trouver à < 200 mm du niveau du
sol. L'intégralité de la zone d'ouverture doit se trouver à
< 300 mm du sol.
–
L'ouverture supérieure : la zone d'ouverture supérieure doit
être plus grande ou aussi grande que l'ouverture inférieure.
Le bord inférieur de l'ouverture supérieure doit se trouver au
moins à 1,5 m au-dessus du bord supérieur de l'ouverture
inférieure.
–
Les ouvertures de ventilation vers l'extérieur ne sont pas
considérées en tant qu'ouvertures de ventilation adéquates.
Données techniques
1200
1400
1600
1800
2000
) autorisée
max
), (voir ).
) de à la surface au sol
min
).
room2
:
max
) pour une ventila-
min
).
min
Notice d'installation et d'entretien
61
