4
Mise en place et installation

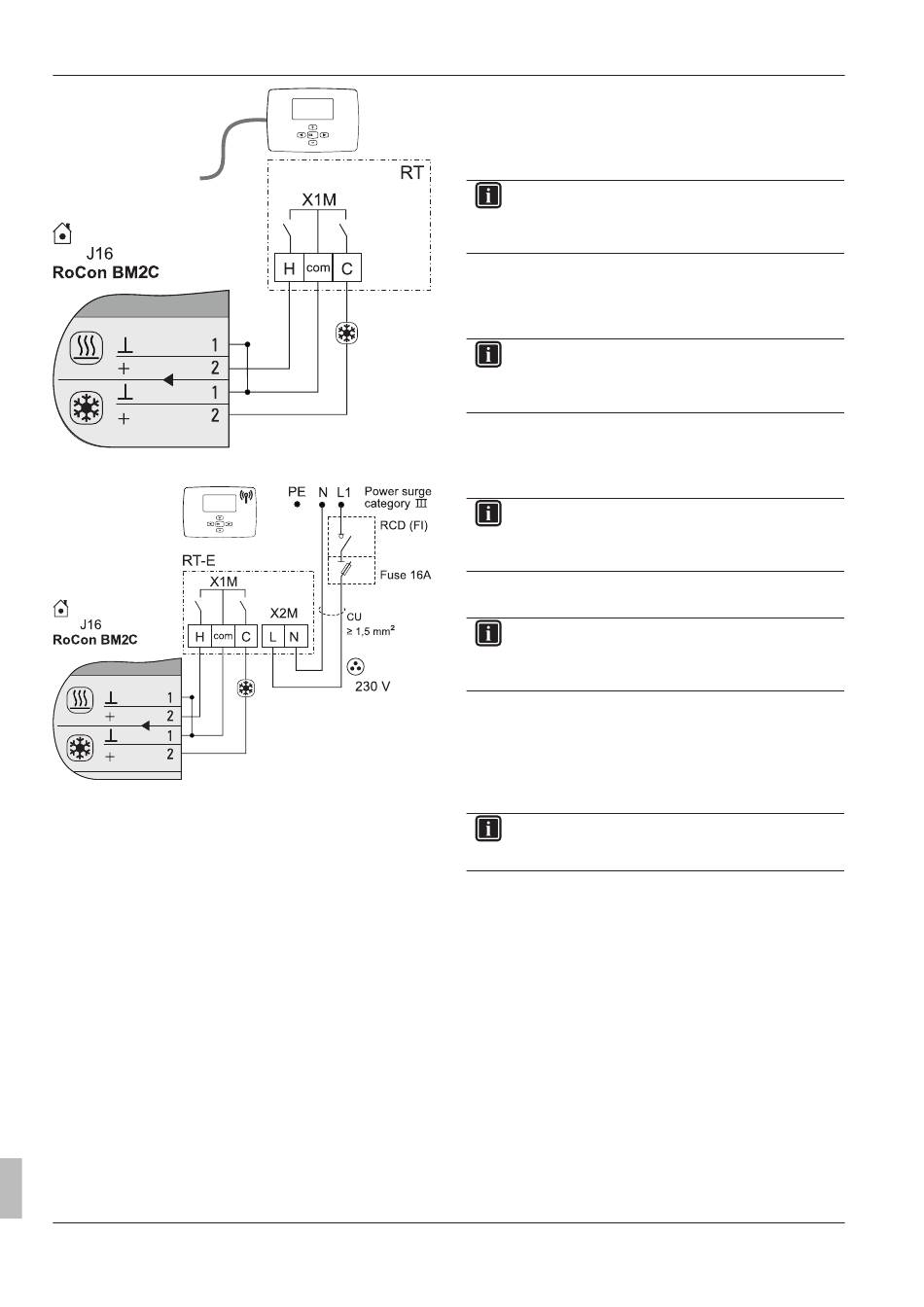

Fig. 4-39
Raccordement avec thermostat d'ambiance filaire (RT =
ROTEX RKRTW)
Fig. 4-40
Raccordement avec thermostat d'ambiance radio (RT-E
= ROTEX RKRTR)
4.7.11
Raccordement de composants système
en option
Les appareils RoCon en option doivent être reliés à la HPSU com-
pact par câble de bus CAN à 4 fils (connecteur J13).
À cet effet, nous recommandons des câbles blindés possédant les
caractéristiques suivantes :
▪ Normalisation selon ISO 11898, UL/CSA type CMX (UL 444)
▪ Gaine extérieure en PVC ignifugée selon CEI 60332-1-2
▪ Section minimale de 0,75 mm
importante avec une longueur croissante.
L'utilisation de boîtes de dérivation en vente dans le commerce est
possible pour le raccordement de câbles de bus CAN de plusieurs
appareils RoCon.
Veiller à la pose séparée des câbles secteur, câbles de sondes et
câbles de bus de données. Utiliser uniquement des gaines de câble
à nervures de séparation ou des gaines de câble séparées à une
distance d'au mois 2 cm. Les croisements de câbles sont autorisés.
Le système RoCon dans son ensemble peut permettre le raccorde-
ment de 16 appareils maximum avec une longueur totale de câble
de 800 m maxi.
Notice d'installation et d'entretien
28
2
jusqu'à 40 m. Section de fil plus
Thermostat d'ambiance RoCon U1
Pour le réglage à distance des modes de service et des tempéra-
tures de consigne ambiante à partir d'un autre local, il est possible
de connecter pour chaque circuit de chauffage un régulateur d'am-
biance RoCon U1 séparé.
INFORMATIONS
Une notice d'installation séparée est jointe à ce compo-
sant. Pour les consignes de configuration et d'utilisation,
voir la notice de régulation ci-jointe.
Module mitigeur RoCon M1
Sur la HPSU compact, il est possible de raccorder le module de miti-
geur RoCon M1 (fiche de platine J13), qui est régulé via la régulation
électronique.
INFORMATIONS
Une notice d'installation séparée est jointe à ce compo-
sant. Pour les consignes de configuration et d'utilisation,
voir la notice de régulation ci-jointe.
Passerelle Internet RoCon G1
La passerelle RoCon G1 en option permet de connecter la régula-
tion à Internet. Ainsi, une commande à distance de la HPSU com-
pact est possible par téléphone mobile (par application).
INFORMATIONS
Une notice d'installation séparée est jointe à ce compo-
sant. Pour les consignes de configuration et d'utilisation,
voir la notice de régulation ci-jointe.
4.7.12
Raccordement d'un convecteur HP
INFORMATIONS
Une notice d'installation séparée contenant notamment
des indications concernant le montage est l'exploitation est
jointe à ce composant.
▪ Branchement électrique du convecteur HP avec les accessoires
ci-dessous conformément au
commutation (chauffage/refroidissement) au module de base.
▪ Monter et raccorder, le cas échéant une vanne 2 voies (2UV)
(HPC-RP 14 20 13) dans le convecteur HP. Régler sa régulation
de sorte que la vanne 2 voies (2UV) bloque en l'absence de toute
demande de cet appareil.
INFORMATIONS
La commutation du mode de service (chauffage/refroidis-
sement) ne peut être réalisée que sur la HPSU compact.
Fig. 4-41
en tant que contact de
HPSU compact
HPSU compact Ultra
008.1444433_00 – 06/2018 – FR
