4.3
Mise en place d'une pompe à
chaleur
4.3.1
Choisir le lieu de montage
ATTENTION
Si la quantité de fluide frigorigène totale dans le système
est ≥1,84 kg, vous devez respecter des eixgences supplé-
mentaries en matière de surface minimale d'installation et
d'ouvertures minimales de ventilation. Tenez compte de
l'Chap.
10.4.
Des informations sur la quantité de fluide frigorigène totale
sont disponibles sur la plaque signalétique de l'appareil ex-
terne. Il est impératif de tenir compte du manuel d'installa-
tion correspondant.
Le lieu d'installation de la HPSU compact doit satisfaire aux exi-
gences minimales suivantes (voir
Surface d'installation
▪ Le support doit être plan et lisse ainsi que posséder uneportance
suffisante de 1050 kg/m², plus une marge de sécurité. Si besoin,
procéder à la mise en place d'un socle.
▪ Tenir compte des cotes d'installation
Distance minimale
DANGER: RISQUE DE BRÛLURE
La paroi en matière synthétique de la HPSU compact peut
fondre sous l'effet de la chaleur extérieure (> 80 °C) et
prendre feu dans les cas extrêmes.
▪ Installer la HPSU compact uniquement avec une dis-
tance minimale de 1 m par rapport aux autres sources
de chaleur (>80 °C) (p. ex. appareil électrique, chauf-
fage au gaz, cheminée) et aux matières inflammables.
ATTENTION
Si la HPSU compact n'est pas suffisamment loin
au-dessous des collecteurs solaires plats (le bord supé-
rieur de l'accumulateur se trouve plus haut que le bord in-
férieur du collecteur), le système solaire sans pression ne
peut pas s'écouler complètement à l'extérieur.
▪ Installer la HPSU compact suffisamment bas par rapport
aux collecteurs plats en cas de raccordement solaire
(respecter l'écart minimal des conduites de raccorde-
ment solaires).
Distances minimales recommandées :
Par rapport au mur : (face arrière) ≥ 100 mm, (côtés) ≥ 500 mm
Par rapport au plafond : ≥ 1200 mm, au moins 480 mm.
4.3.2
Montage de l'appareil
AVERTISSEMENT
À vide, laHPSU compact est lourde à l'avant, elle risque de
basculer pendant le transport. Cela peut présenter un dan-
ger pour les personnes se trouvant à proximité ou endom-
mager l'appareil.
▪ Bien arrimer la HPSU compact, la transporter avec pré-
caution, utiliser les poignées de retenue.
Condition indispensable
▪ Le lieu d'installation est conforme aux directives en vigueur dans
le pays en question, ainsi qu'aux exigences de base décrites au
chap. Choisir le lieu de
montage.Chap. 4.3.1
HPSU compact
HPSU compact Ultra
008.1444433_00 – 06/2018 – FR
également Chap.
1.2.3).
(voir Chap.
4.1).
4
Mise en place et installation
Mise en place

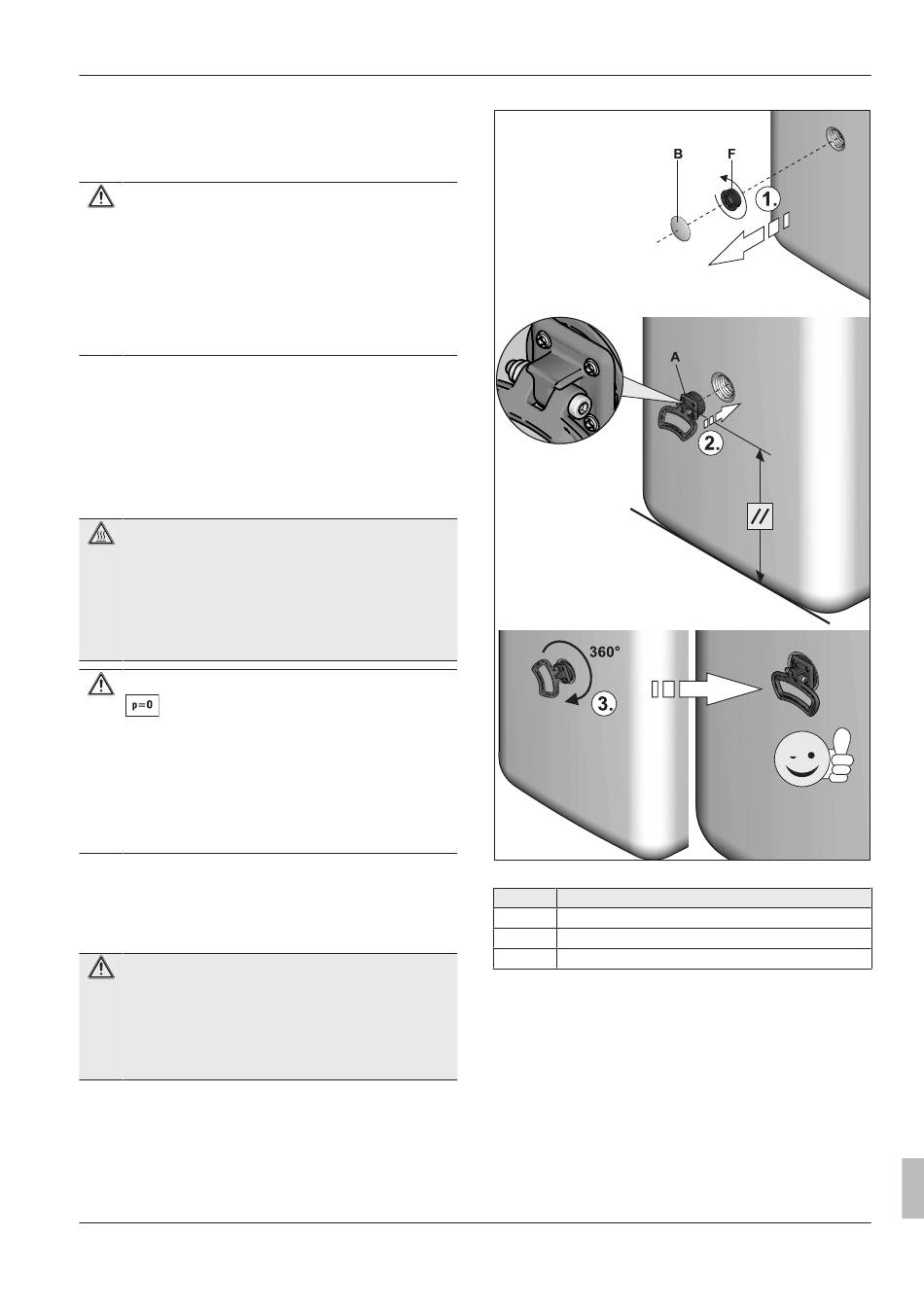

Fig. 4-6
Montage des poignées
Pos.
Désignation
A
Poignée
B
cache
F
Pièce filetée
Tab. 4-3
1
Retirer l'emballage et l'éliminer en respectant l'environnement.
2
Retirer les caches du réservoir du ballon
visser les embouts filetés
(Fig.
lesquelles les poignées doivent être montées.
3
Visser les poignées
(Fig.
4-6, pos. A) dans les orifices de file-
tage devenus libres.
4
Transporter avec précaution la HPSU compact sur le lieu de
montage, utiliser les poignées.
5
Mettre la HPSU compact en place sur le lieu d'installation.
▪ En cas d'installation dans des armoires, derrière des cloisonne-
ments, ou dans des espaces restreints, veiller à garantir une
aération suffisante (par le biais de grilles d'aération p. ex.). Si la
(Fig.
4-6, pos. B) et dé-
4-6, pos. F) des ouvertures sur
Notice d'installation et d'entretien
15
