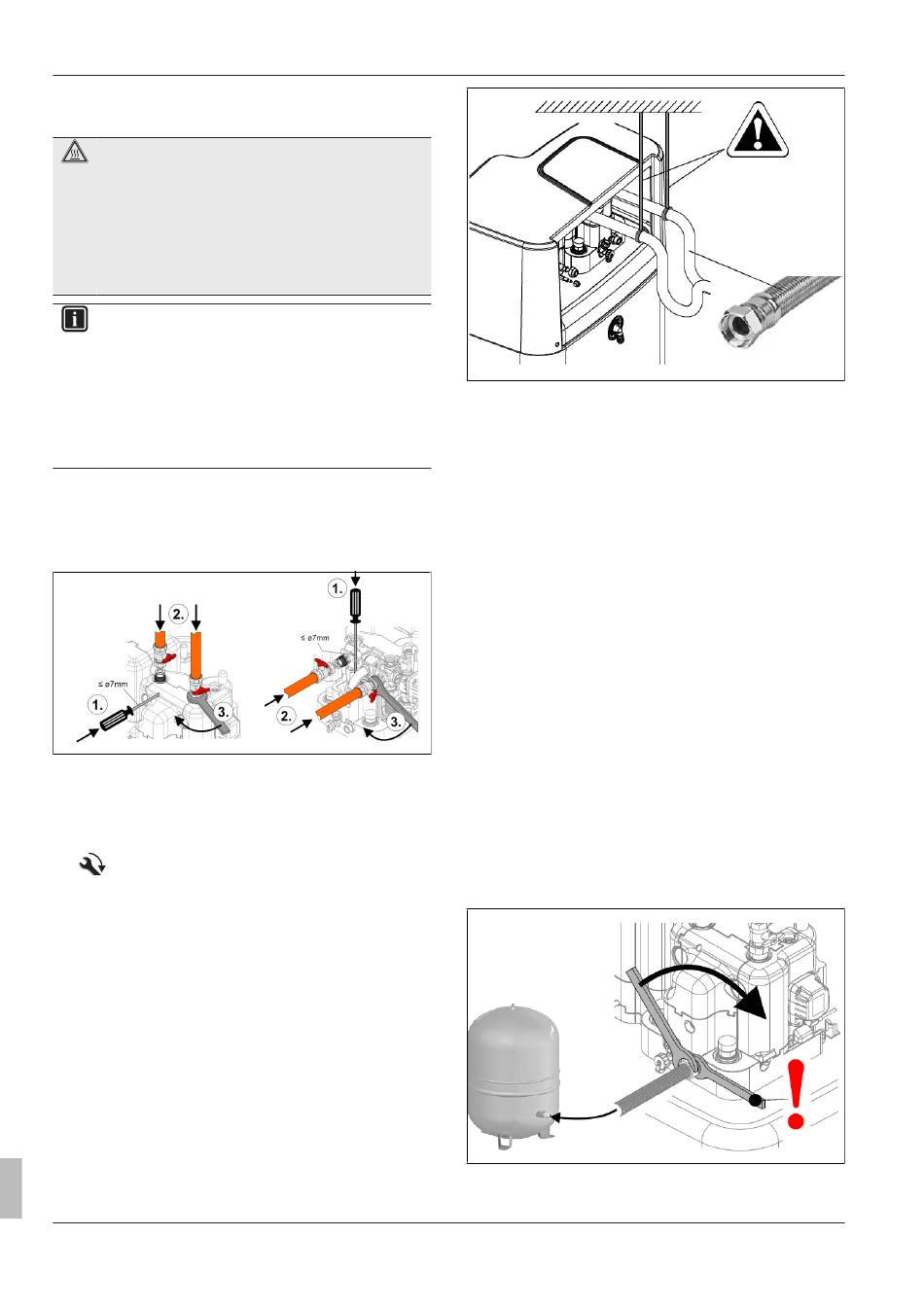

4
Mise en place et installation
4.6.1
Raccordement des conduites
hydrauliques
DANGER: RISQUE DE BRÛLURE
En cas de températures d'eau chaude supérieures à
65 °C, il existe un risque d'échaudure. Ceci est possible en
cas d'utilisation d'énergie solaire, en cas d'appareil de
chauffage raccordé, lorsque la protection contre la légio-
nellose est activée, ou en cas de réglage de la tempéra-
ture de consigne de l'eau chaude à plus de 65 °C.
▪ Monter une protection anti-brûlure (montage d'un miti-
geur d'eau chaude (par ex. VTA32)).
INFORMATIONS
La HPSU compact est équipée d'un capteur de pression.
La pression d'installation est surveillée électroniquement et
peut être affichée lorsque l'appareil est allumé.
Cependant, nous recommandons d'installer un manomètre
mécanique, par ex. entre la HPSU compact et le vase
d'expansion à membrane.
▪ Monter le manomètre de manière à que celui-ci soit bien
visible lors du remplissage.
1
Contrôler la pression de raccordement à l'eau froide (6 bars
maximum).
▪ En cas de pressions plus élevées, monter un réducteur de
pression dans la conduite d'eau chaude sanitaire.
2
Fixer le bloc hydraulique à l'aide d'un tournevis.
Fig. 4-27
Fixer le bloc hydraulique lors d'un raccord vers le haut (à
gauche) ou d'un raccord vers l'arrière (à droite)
3
Établir les branchements hydrauliques à la HPSU compact.
▪ La position des raccords de chauffage est disponible dans
Chap.
4.1.
▪
Respecter le couple de serrage prescrit
▪ Faire cheminer le câble de sorte qu'après le montage, le capot
de recouvrement de la HPSU compact puisse être posé sans
problème.
▪ Réaliser le raccordement en eau en vue de charger ou de faire
l'appoint du système de chauffage selon EN 1717/EN 61770
afin qu'une pollution de l'eau potable par le reflux soit empê-
chée de manière sûre.
4
Avec des raccords orientés vers l'arrière : étayer les
conduites hydrauliques de manière adéquate en fonction de la
situation sur site.
Notice d'installation et d'entretien
22
Fig. 4-28
5
Raccorder le tuyau de délestage à la soupape de surpression de
sécurité et au vase d'expansion à membrane selon EN 12828.
▪ Les vapeurs ou l'eau de chauffage s'échappant éventuellement
doivent pouvoir être dérivées au moyen d'un tuyau de déles-
tage configuré avec une pente constante, à l'abri du gel et des
risques ainsi que de manière observable.
▪ Faire cheminer le câble de sorte qu'après le montage, le capot
de recouvrement de la HPSU compact puisse être posé sans
problème.
▪ Contrôler le serrage du flexible d'écoulement au niveau de la
vanne de suppression de sécurité. Le cas échéant, brancher et
poser un flexible particulier.
6
Raccorder un vase d'expansion à membrane.
▪ Raccorder un vase d'expansion à membrane suffisamment di-
mensionné et préréglé pour l'installation de chauffage. Entre le
générateur de chaleur et la soupape de sécurité ne doit se trou-
ver aucune barrière hydraulique.
▪ Placer le vase d'expansion à membrane à un endroit accessible
(maintenance, remplacement des pièces).
7
Isoler avec soin les tuyauteries pour éviter les pertes par dissi-
pation de chaleur ainsi que la formation de condensats (épais-
seur de l'isolation au moins 20 mm).
–
(voir Chap.
10.3)
–
Fig. 4-29
Raccord vers l'arrière : étayer les conduites hydraulique
Protection contre le manque d'eau : la surveillance de la
pression et de la température de la régulation arrête de ma-
nière sûre la HPSU compact en cas de manque d'eau et la
verrouille. Sur site. une protection supplémentaire contre le
manque d'eau n'est pas nécessaire.
Pour éviter les dommages dus aux dépôts et à la corro-
sion : voir
Chap. 1.2.5
Raccordement d'un vase d'expansion à membrane
HPSU compact
HPSU compact Ultra
008.1444433_00 – 06/2018 – FR
