Mise en place et installation
785
A
B
9
8
1
6
7

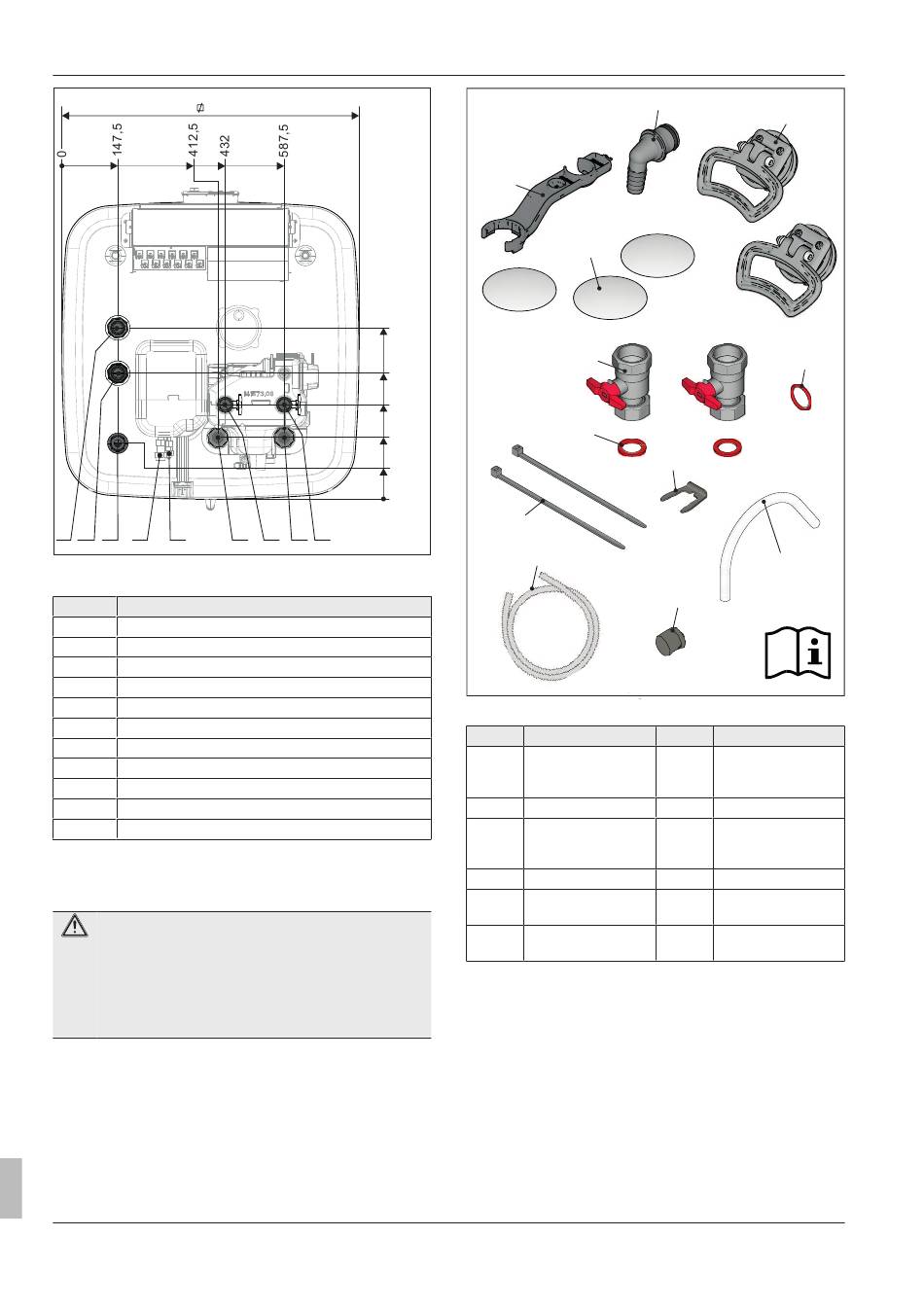

Fig. 4-4
Dimensions face supérieure - Type ...04P50D / ...
08P50D
Pos.
Désignation
1
Système solaire – départ
2
Eau froide
3
Eau chaude
4
Départ de chauffage
5
Retour de chauffage
6
Raccord de fluide frigorigène de la conduite de gaz
7
Raccord de fluide frigorigène de la conduite de liquide
8
Départ solaire(uniquement type ...Biv)
9
Solaire – retour (uniquement type ...Biv)
A
avant
B
arrière
Tab. 4-1
4.2
Transport et livraison
AVERTISSEMENT
À vide, laHPSU compact est lourde à l'avant, elle risque de
basculer pendant le transport. Cela peut présenter un dan-
ger pour les personnes se trouvant à proximité ou endom-
mager l'appareil.
▪ Arrimer la HPSU compact, la transporter avec précau-
tion, utiliser les poignées de retenue.
La HPSU compact est livrée sur une palette. Tous les types de cha-
riots de manutention tels que les transpalettes et chariots élévateurs
sont adaptés au transport.
Éléments livrés
▪ HPSU compact (prémontée),
▪ Sac d'accessoires (voir
Fig.
4-5),
▪ Pack de documents.
Notice d'installation et d'entretien
14
452,5
332,5
249
162,5
147,5
0
3
5
2
4
D (1x)
B (3x)
E (2x)
F (2x)
H (2x)
K (1x)
Fig. 4-5
Contenu du sac d'accessoires
Pos.
Désignation
A
Poignées (uniquement
nécessaires au trans-
port)
B
cache
C
Embout de raccorde-
ment du tuyau de trop-
plein de sécurité
D
Clé de montage
E
Robinet à boisseau
sphérique
F
Joint plat
Tab. 4-2
Autres accessoires pour la HPSU compact, voir la liste de prix.
C (1x)
A (2x)
G (1x)
I (1x)
J (1x)
L (1x)
Pos.
Désignation
G
joint torique
H
Serre-câbles
I
Étrier enfichable
Oui
Flexible de purge
K
Flexible d'écoulement
du couvercle
L
Bouton rotatif de régu-
lation RoConPlus
HPSU compact
HPSU compact Ultra
