Mise en place et installation
quantité de fluide frigorigène totale dans le système est
≥1,84 kg, des eixgences supplémentaries en matière de surface
minimale d'installation et d'ouvertures minimales de ventilation
doivent être respectées (voir
4.4
Préparation de l'appareil pour
l'installation
4.4.1
Enlever la vitre avant
1
Desserrer les vis (1.).
2
Presser les ergots latéraux vers le haut avec les doigts (2.), et
les maintenir en haut à l'aide du pouce.
3
Retirer la vitre avant par devant (3.).

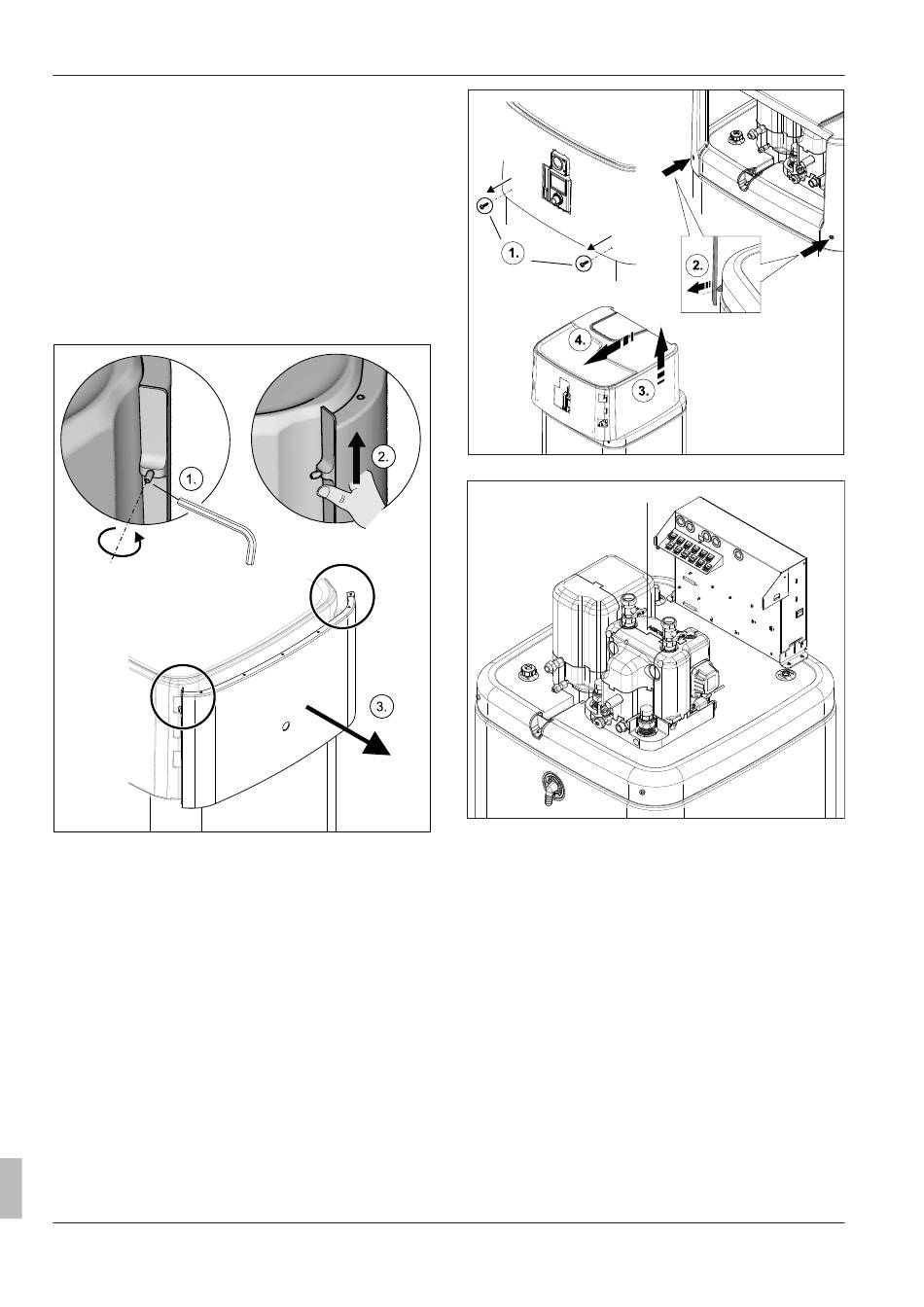

Fig. 4-7
Retrait de la vitre avant
4
À l'issue de l'instalalation : mettre la vitre avant en place sur le
bouton rotatif de la RoCon+ HP. Appuyer en haut et en bas, jus-
qu'à ce que la vitre avant s'enclenche à nouveau de manière
sûre.
4.4.2
Retrait du capot de recouvrement
1
Desserrer les vis (1.).
2
Décrocher le capot de recouvrement des ergots de retenue
orientés vers l'arrière (2.), soulever derrière (3.) et enlever vers
l'avant (4.).
Notice d'installation et d'entretien
16
Chap.
10.4).
Fig. 4-8
Retrait du capot de recouvrement
Fig. 4-9
Sans capot de recouvrement
4.4.3
Mise du boîtier de régulation en position
de maintenance
Pour faciliter les travaux sur le système hydraulique de la HPSU
compact, le boîtier de régulation peut être amené en position de
maintenance.
1
Desserrer les vis (1) du support du boîtier de régulation.
A
HPSU compact
HPSU compact Ultra
