4.6.2
Raccordement d'un écoulement
1
Relier le flexible d'écoulement à l'embout du flexible du trop-
plein de sécurité
(Fig.
3-1, pos. 23).
–
Utiliser des flexibles d'écoulement transparents (l'eau qui
s'écoule doit être visible).
–
Raccorder le flexible d'écoulement à une installation d'eau
usée suffisamment dimensionnée.
–
Il doit être impossible de fermer l'écoulement.

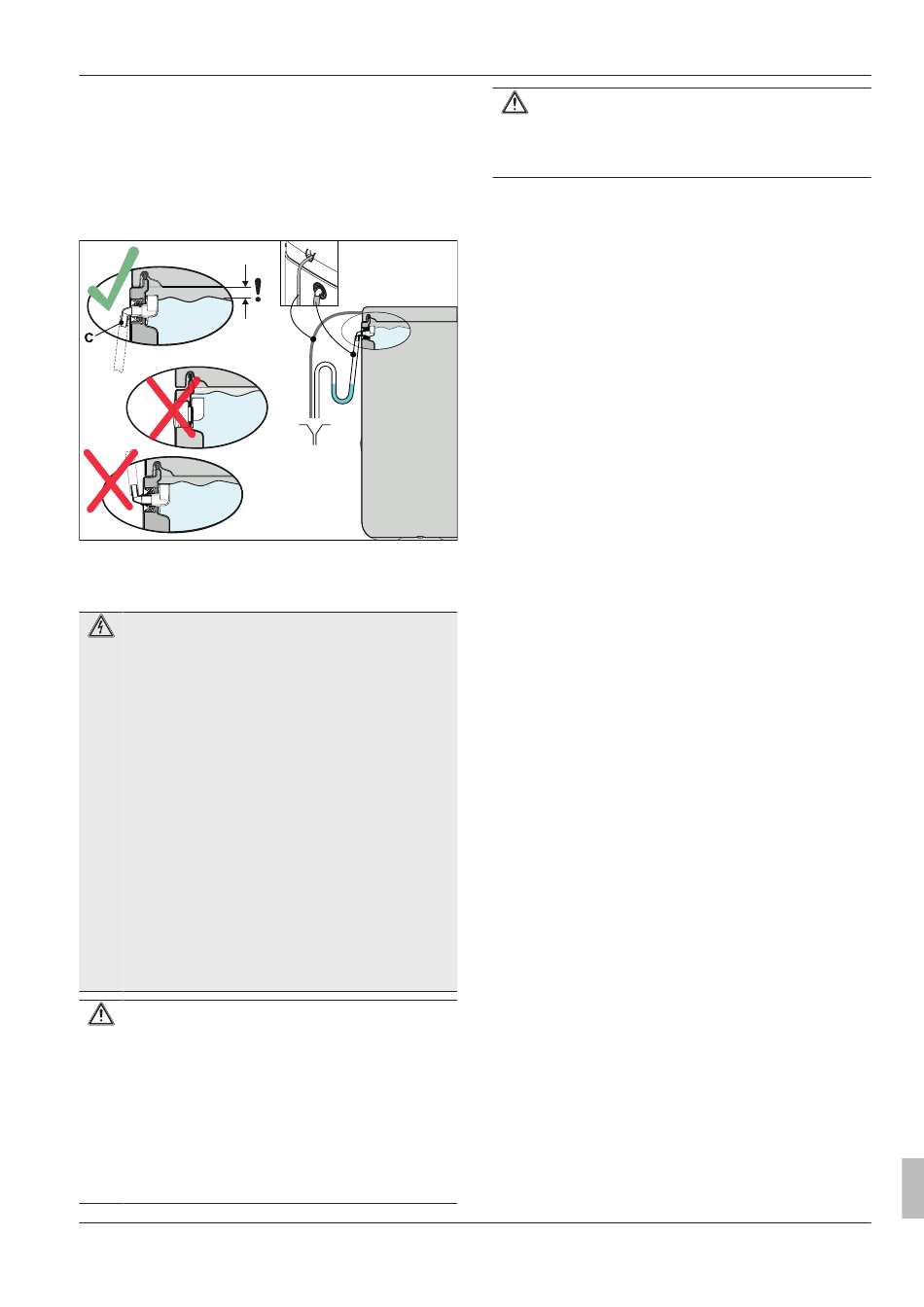

Fig. 4-30
Raccordement du flexible de trop-plein
4.7
Connexion électrique
DANGER: RISQUE D'ÉLECTROCUTION
Les composants conducteurs d'électricité peuvent être à
l'origine d'une décharge électrique en cas de contact et
causer des blessures et brûlures pouvant être mortelles.
▪ Avant d'intervenir sur les composants conducteurs
d'électricité, couper l'alimentation électrique de tous
les circuits électriques de l'installation (déconnecter l'in-
terrupteur principal externe, couper le fusible) et s'assu-
rer qu'ils ne pourront pas être remis en service par inad-
vertance.
▪ Confier l'établissement des connexions électriques et les
travaux sur les composants électriques uniquement à
des électrotechniciens spécialisés qualifiés opérant
dans le respect des normes et des directives appli-
cables, des consignes de la société d'approvisionne-
ment en électricité ainsi que des instructions contenues
dans cette notice.
▪ Ne jamais apporter de modifications à la construction de
connecteurs ou autres équipements électrotechniques.
▪ Remettre les recouvrements de l'appareil et trappes
d'entretien en place immédiatement après achèvement
des travaux.
ATTENTION
En cours de fonctionnement, il est possible que soient at-
teintes des températures très élevées dans le boîtier de ré-
gulation de la HPSU compact. De ce fait, il est possible
que des fils conduisant du courant atteignent des tempéra-
tures très élevées par auto-échauffement en cours de
fonctionnement. Ces fils doivent donc être dotés d'une
température de service continu de 90 °C.
▪ Pour les raccords suivants, n'utiliser que des câbles
ayant une température de service continu ≥ 90 °C :
pompe à chaleur externe et Backup-Heater électrique en
option (BUxx)
HPSU compact
HPSU compact Ultra
008.1444433_00 – 06/2018 – FR
4
Mise en place et installation
ATTENTION
En cas d'endommagement du câble secteur de la HPSU
compact, il doit être remplacé par le fabricant ou son ser-
vice technique ou une personne possédant une qualifica-
tion comparable, afin d'éviter tout risque.
Tous les dispositifs de régulation et de sécurité électroniques de la
HPSU compact sont raccordés de manière à être opérationnels et
ont été contrôlés. Il est dangereux et interdit de procéder à des mo-
difications de l'installation électrique sans concertation préalable. Le
risque encouru pour les dommages en résultant est à la charge ex-
clusive de l'exploitant.
Notice d'installation et d'entretien
23
