4.7.2
Position des platines de commande et
des borniers
X1
RTX-EHS
A1P
RoCon BM2C

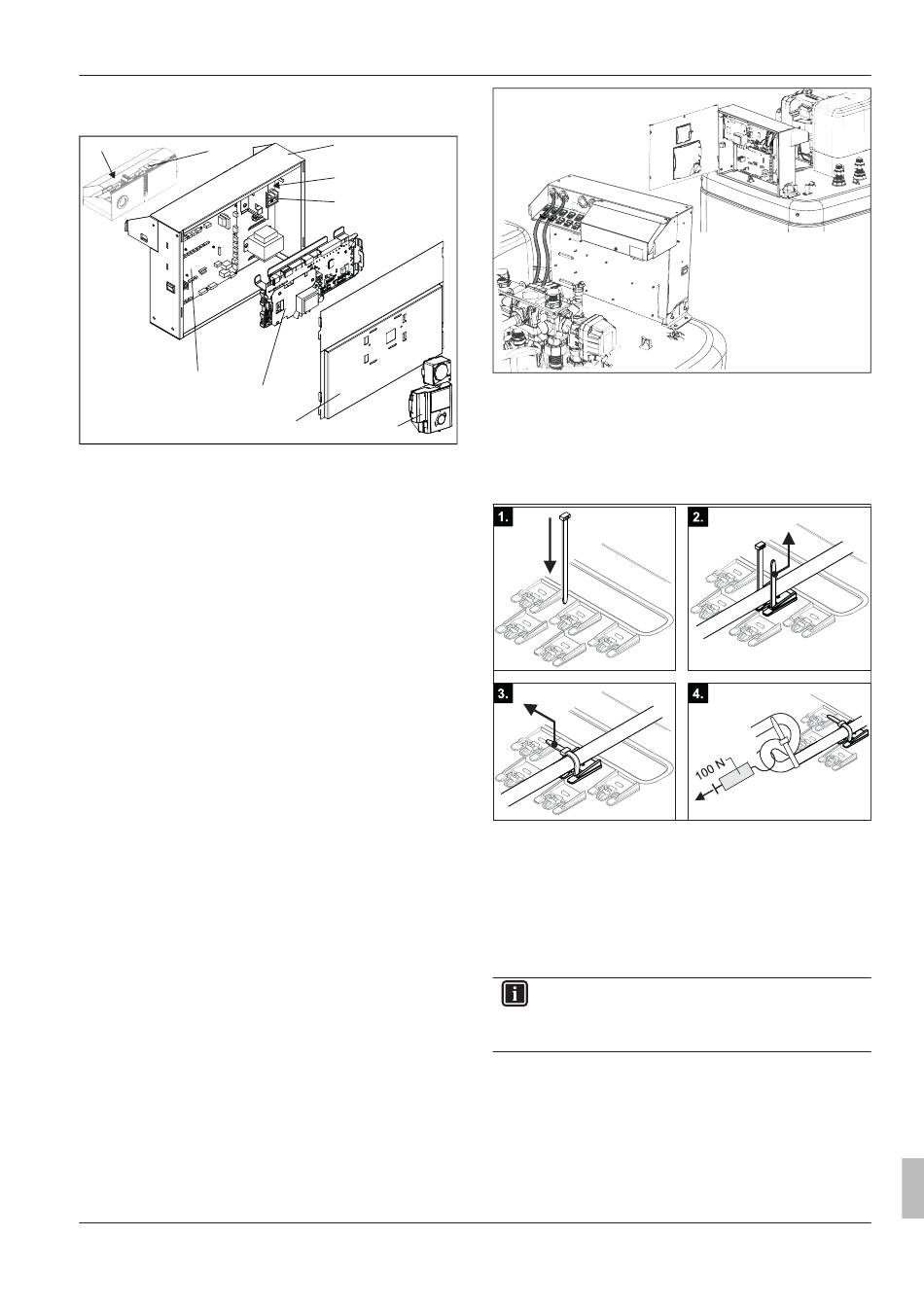

Fig. 4-32
Position des platines de commande et des borniers (lé-
gende voir
Chap.
10.5)
4.7.3

Raccordement au secteur

Un câble flexible destiné au branchement secteur est déjà branché
aux bornes dans l'appareil.
1
Vérifier la tension (~230 V, 50 Hz).
2
Mettre le boîtier de distribution correspondant de l'installation do-
mestique hors tension.
3
Brancher le câble secteur de la HPSU compact au boîtier de dis-
tribution de l'installation domestique par le biais d'un interrupteur
principal à installer sur site et sectionnant toutes les phases (dis-
joncteur selon EN 60335-1). Veiller à ce que la polarité soit cor-
recte.
4.7.4
Généralités concernant le branchement
électrique
1
Contrôler la tension d'alimentation.
2
Mettre l'interrupteur secteur sur "OFF".
3
Mettre le coupe-circuit automatique concerné hors circuit sur le
coffret de distribution de l'installation domestique.
4
Ouvrir le boîtier de la régulation(voir
5
Poser le câble à l'intérieur du boîtier de régulation en lui faisant
traverser l'une des traversées de câbles. Lors du raccourcisse-
ment et de la pose de câble à raccorder, veiller à ce que le boî-
tier de la régulation puisse être mis hors tension en position de
maintenance.
HPSU compact
HPSU compact Ultra
008.1444433_00 – 06/2018 – FR
1
XTA1
XAG1
2
RoCon+ HP
Chap.
4.4.4).
4
Mise en place et installation
Fig. 4-33
Traversée de câble
6
Réaliser les branchements conformément au
paragraphes ci-dessous
7
Pour tous les câbles raccordés à laHPSU compact, une dé-
charge de traction performante doit être assurée à l'extérieur sur
le boîtier de régulation, à l'aide de serre-câbles (étape 1 – 3,
4-34).
Fig. 4-34
Établir et contrôler la décharge de traction
8
Contrôler la force de retenue de la décharge de traction (étape
4,
Fig.
4-34).
9
À l'issue de l'installation : refermer le boîtier de la régulation et,
le cas échéant, le mettre en position normale.
4.7.5
Raccordement de pompe à chaleur
externe
INFORMATIONS
Une notice d'installation séparée est jointe à ce compo-
sant, qui contient notamment des indications relatives au
montage et à l'exploitation.
1
Suivre les étapes d'installation disponibles dans
2
Brancher la pompe à chaleur externe au bornier XAG1 (voir
4-35).
Chap. 4.7.1
et aux
Fig.
Chap.
4.7.4.
Fig.
Notice d'installation et d'entretien
25
