4
Mise en place et installation
L
1
N
2
COM
3
PE
PE

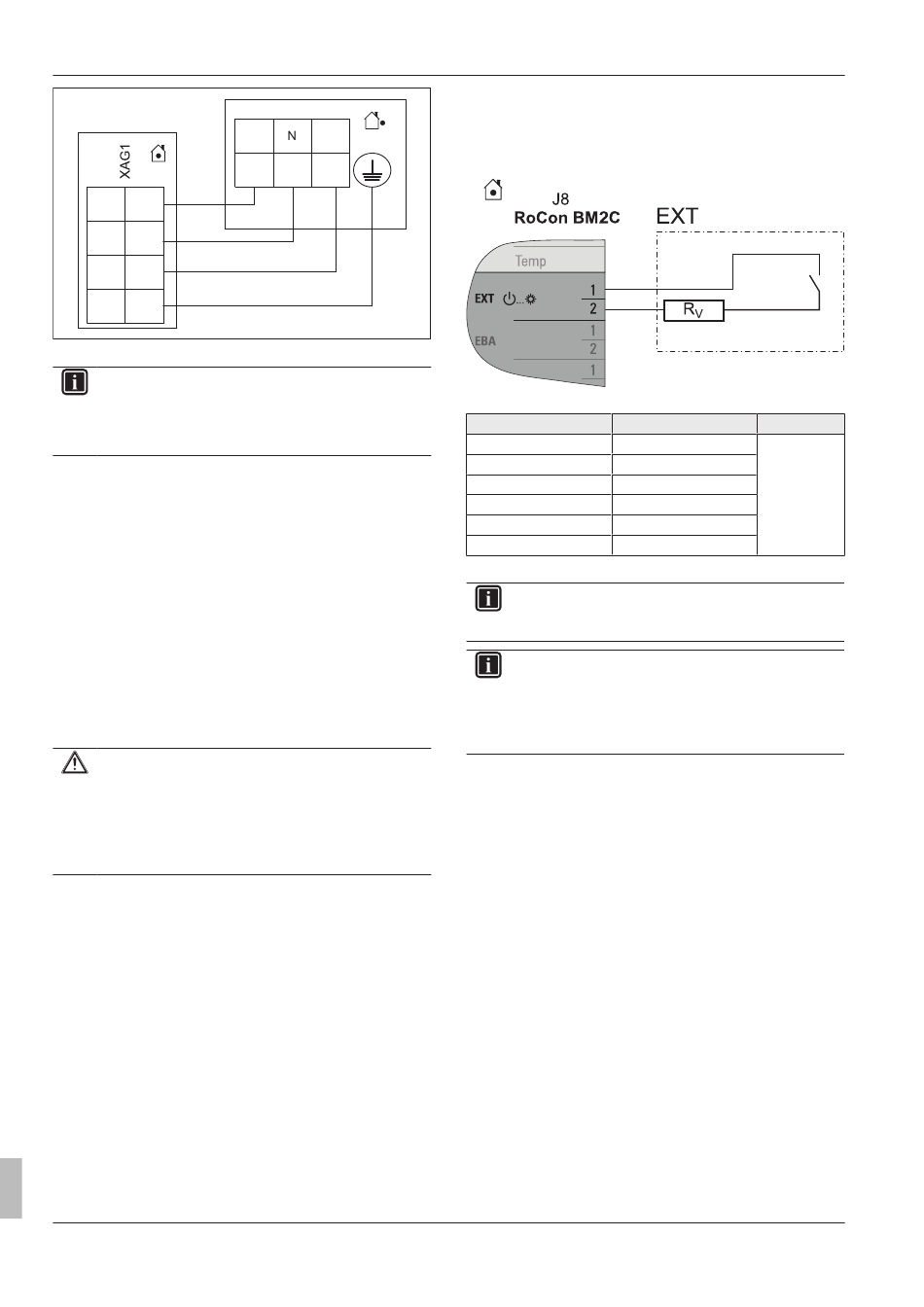

Fig. 4-35
Raccordement de pompe à chaleur externe
INFORMATIONS
Lors d'une mise hors tension de la pompe à chaleur exter-
nepar le biais d'un commutateur prescrit par la société
d'approvisionnement en électricité (SAE) ; l'appareil interne
HPSU compact n'est pas mis à l'arrêt.
4.7.6
Branchement d'une sonde de température
extérieure (en option)
La pompe à chaleur externe une sonde de température extérieure
permettant la régulation de la température de départ en fonction de
la température extérieure avec une protection contre le gel. La
sonde de température extérieure en opton permet d'améliorer en-
core la régulation de la température de départ en fonction de la tem-
pérature extérieure.
▪ Choisir un lieu de mise en place à environ un tiers de la hauteur
de bâtiment (espace minimal au sol : 2 m) sur le côté le plus froid
du bâtiment (nord ou nord-est). Excluez la proximité de sources
de chaleur extérieures (cheminées, gaines d'air) et l'exposition di-
recte aux rayons du soleil.
▪ Installer la sonde de température extérieure afin que la sortie du
câble soit orientée vers le bas (ceci empêche la pénétration d'hu-
midité).
ATTENTION
La pose parallèle de câbles de sonde et réseau à l'intérieur
d'un tube d'installation peut causer des dysfonctionne-
ments importants lors du fonctionnement de régulation de
la HPSU compact.
▪ Veiller par principe à installer séparément le câble de la
sonde.
1
Raccorder une sonde de température extérieure au câble de
sonde à deux fils (section transversale minimale de 1 mm
2
Poser la ligne de sonde vers la HPSU compact.
3
Suivre les étapes d'installation du
4
Brancher le câble de sonde au bornier XTA1 (voir
5
Sur la régulation RoCon+ HP, mettre le paramètre [Sonde de
température ambiante extérieure] sur "Actif" [→ Menu principal
→ Configuration → Capteurs].
4.7.7
Contact de commutation externe
Le raccordement d'un contact de commutation externe
permet la commutation du mode de service de la HPSU compact.
Une valeur de résistance changeante permet la commutation du
mode de service actuel
(Tab.
4-6). La conversion du mode de ser-
vice est exécutée uniquement tant que le contact de commutation
externe est fermé.
Notice d'installation et d'entretien
26
X1M
L
COM
1
2
3
2
).
Chap.
4.7.4.
Chap.
4.7.2).
(Fig.
4-36)
Le mode de service agit sur le circuit direct de la HPSU compact,
ainsi que sur tous les autres circuits de chauffage raccordés en op-
tion à l'appareil concerné.
Si des fonctions spéciales sont activées, par ex. "Mode de secours
48h", l'entrée n'est pas évaluée.
Fig. 4-36
Branchement d'un contact de commutation EXT
Mode de service
Arrêt
Chauffer
Réduit
Eté
Automatique 1
Automatique 2
Tab. 4-6
Valeurs de résistance pour l'évaluation du signal EXT
INFORMATIONS
En cas de valeurs de résistance supérieures à la valeur de
"Automatique 2", l'entrée n'est pas prise en compte.
INFORMATIONS
La fonction intégrée à la régulation RoCon+ HP [Support
de chauffage (HZU)] (voir la notice d'utilisation de la régu-
lation) évite d'avoir besoin de raccorder la borne EXT à
celle du contact de blocage du brûleur de l'installation so-
laire.
4.7.8
Demande de besoins externe (DBE)
Le raccordement du contact de commutation DBE à la HPSU com-
pact
(Fig.
4-37) et le paramétrage correspondant sur sa régulation-
RoCon+ HP permettent de générer une demande de chaleur ex-
terne, par le biais d'un contact de dommutation externe. À la ferme-
ture du contact de commutation, la HPSU compact passe en mode
de chauffage. La température de départ est réglée sur la tempéra-
ture définie au niveau du paramètre [Température aller mode
chauffe] [→ Menu principal → Configuration → Chauffage].
Le contact de commutation EBA est prioritaire par rapport à une de-
mande du thermostat d'ambiance.
En mode de refroidissement, veille, manuel et été, le contact de
commutation n'est pas évalué. De plus, les limites de chauffe
n'entrent pas en ligne de compte.
Résistance RV
Tolérance
< 680 Ω
± 5%
1200 Ω
1800 Ω
2700 Ω
4700 Ω
8200 Ω
HPSU compact
HPSU compact Ultra
008.1444433_00 – 06/2018 – FR
