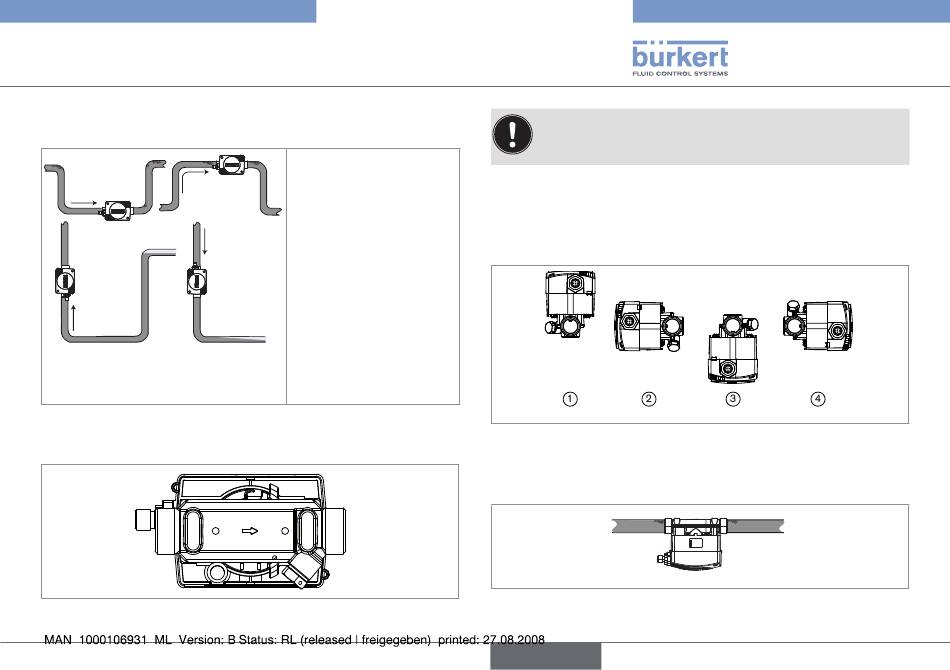

Der Ultraschall-Durchfluss-Transmitter 8081 kann entweder in waa-
gerechte oder senkrechte Rohre montiert werden.
Falsch
Richtig
Falsch
Richtig
→
Beachten sie die fliessrichtung der flüssigkeit in der
rohrleitung. Sie muss in Richtung des unter dem Fitting ge-
zeichneten Pfeils orientiert sein.
Typ 8081
Installation
Bei waagerechter Ein-
baulage beträgt die max.
Flüssigkeitstemperatur
90 °C.
Die max. Flüssigkeitstem-
peratur verringert sich auf
80 °C, wenn die Elektro-
nik (schwarzes Gehäuse)
nach oben gedreht ist.
Bei senkrechtem Einbau
beträgt die max. Flüssig-
keitstemperatur ebenfalls
80 °C.
Wenn möglich ein Einbau des Transmitters 8081 in der
Nähe Quellen von elektromagnetischen Störungen (Schal-
ter, Elektromotor, Leuchtstofflampe, ...) vermeiden.
Mindesteinlauf- und Auslauf- Strecken müssen nicht eingehalten
werden.
Der Sensor 8081 gibt genaue Messungen, wenn das Rohr am
Transmitter zu jedem Zeitpunkt vollständig gefüllt und frei von Luft-
blasen ist. Mit Luftblasen im Rohr ist die Position 1 zu vermeiden.
Wenn man nicht garantieren kann, dass in der Rohrleitung keine
Luftblasen sind, dann muss das Gerät - Elektronikgehäuse nach
unten - auf eine horizontale Rohrleitung montiert werden.
So stören die Luftblasen den Ultraschallwellenkreislauf nicht.
