Transmetteurs Modèle RFT9739

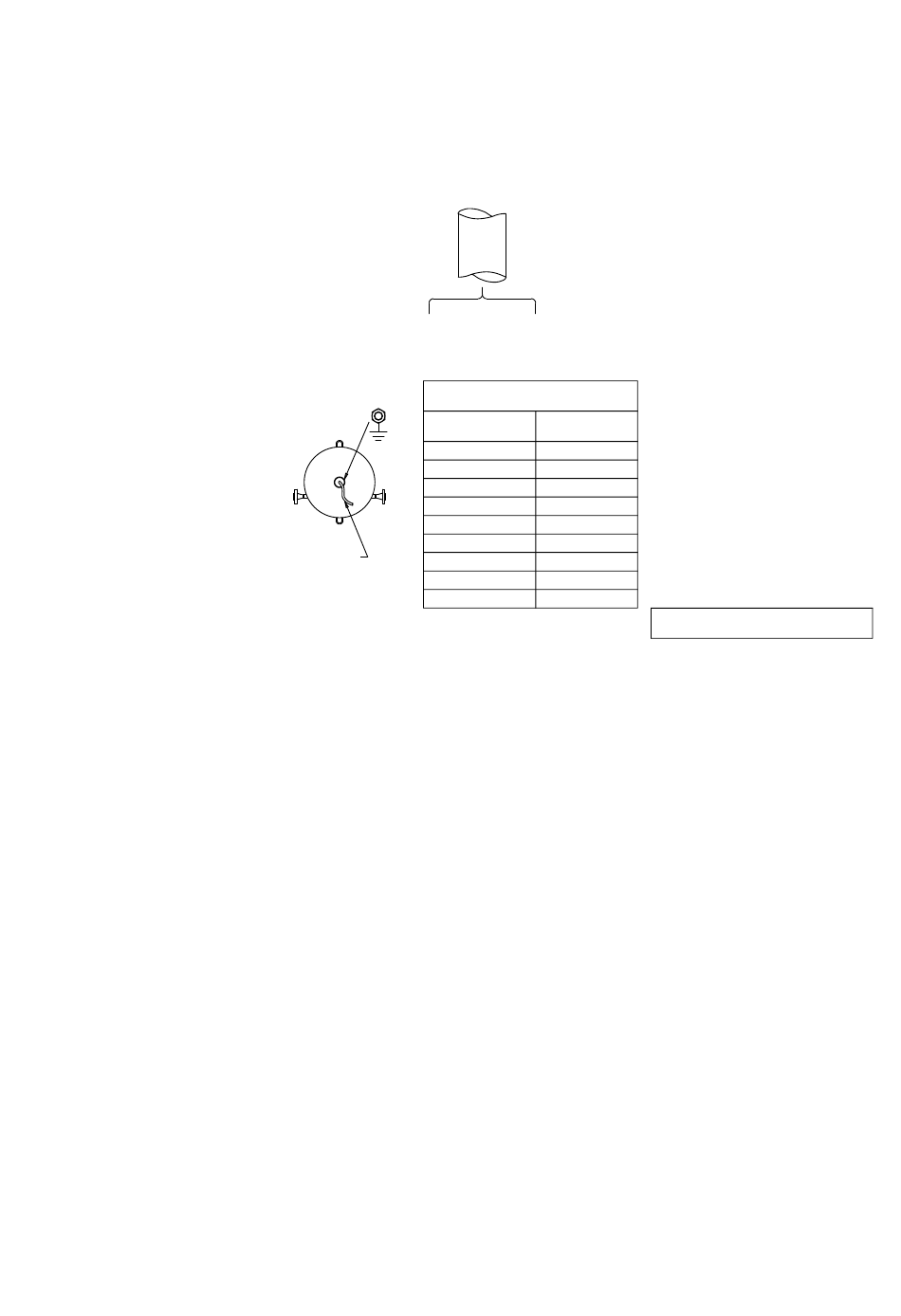

Figure 5 : Capteur DT avec boîte de jonction
COMBINER CE SCHEMA AVEC LA FIGURE 1 OU 2
Zone dangereuse
EEx ib IIb
Conditions spéciales pour une
utilisation en toute sécurité :
Pour les capteurs DT065, DT100 et
DT150 la température minimum du
fluide est +32° C.
8
Longueur
maximum du
câble : 20 m
Le câble du capteur DT doit être raccordé au câble
S.I. du transmetteur par l'intermédiaire d'une boîte
Masse
Câble du capteur DT
Câble
S.I.
9 fils
de jonction.
Appariement des conducteurs du
câble du capteur DT et du câble S.I.
Couleur câble
N° conducteur
S.I.
1
Marron
2
Rouge
3
Orange
4
Jaune
5
Vert
6
Bleu
7
Violet
8
Gris
9
Blanc
Modèles : DT65, DT100, DT150
Connexion d'un système
de débitmétrie massique
Micro Motion pour un
fonctionnement de sécurité
intrinsèque.
N° de référence EB-20000799 Rev. B
Instructions d'installation ATEX
