Informations sur le produit

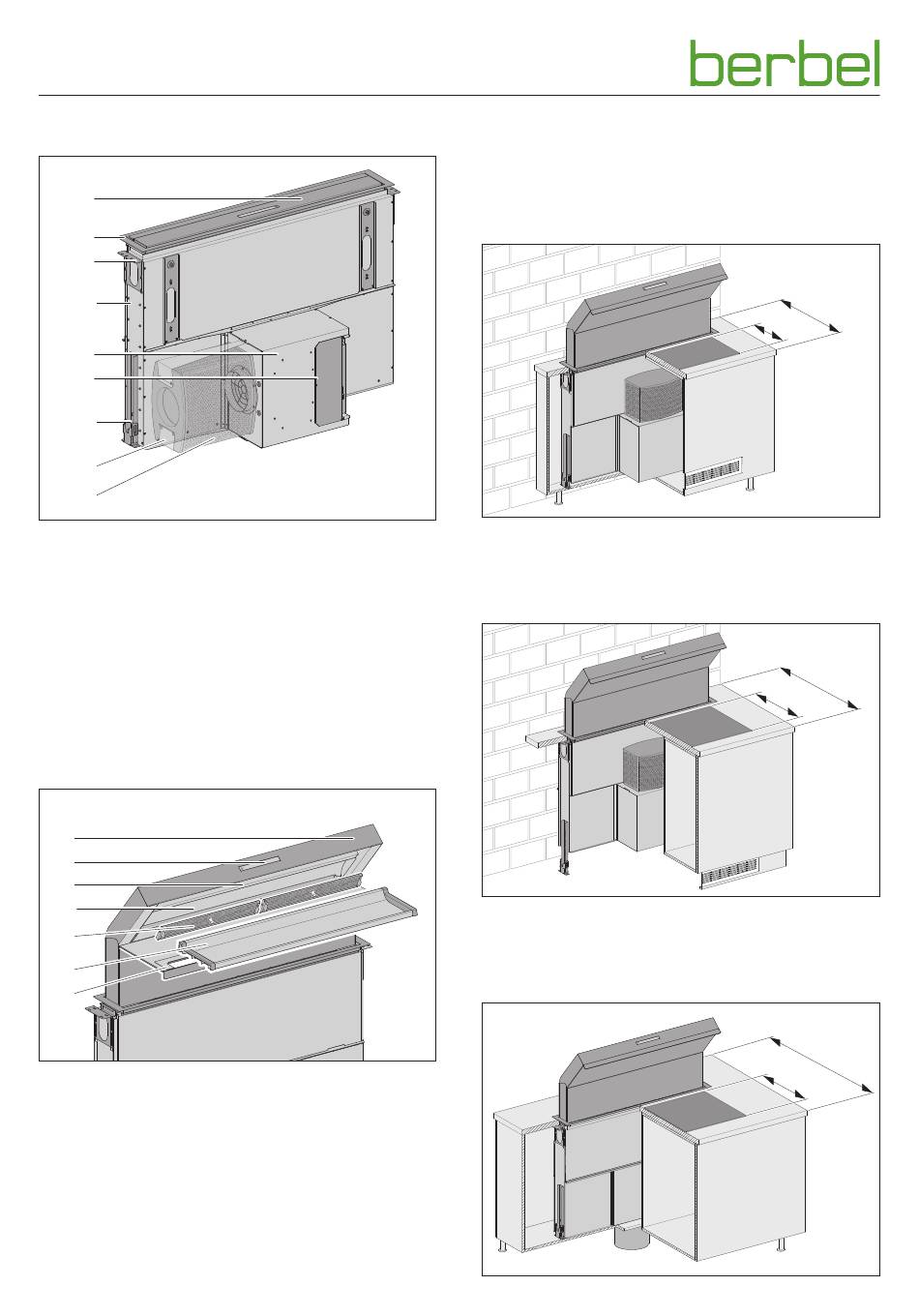

2.3 Présentation du produit
A
B
C
D
E
F
G
H
I
A Hotte levante de table (rentrée)
B Châssis dormant supérieur avec bac de récupération
d'eau
C Équerre de plaque de travail
D Corps de hotte
E Caisson de ventilateur
F Raccords
G Pieds d'appui (réglables en hauteur)
En option :
H Pince de fixation
I Filtre de recyclage d'air ou hybride
A
B
C
D
E
F
G
A Hotte levante de table (sortie)
B Panneau de commande
D « 4.2 Panneau de commande » (page 23).
C Éclairage
D Enveloppe supérieure avec bord de protection contre les
chocs (amovible)
E Capillar Trap
F Enveloppe inférieure
G Panneau frontal
6
2.4

Exemples de montage

2.4.1 Exemple de montage « dans une armoire
(mode recyclage d'air) »
2.4.2 Exemple de montage « derrière l'armoire (mode
recyclage d'air) »
2.4.3 Exemple de montage « île (mode évacuation
d'air vicié) »
≥ 6
5 0
≥ 3
0 0
≥ 8
0 0
≥ 4
5 0
≥ 1
0 5
0
≥ 4
5 0
