Montage
3.5.5
Positionnement du filtre (en mode recyclage
d'air ou hybride)
Le filtre de recyclage d'air ou hybride peut être installé dans
différentes positions en fonction de la situation de montage.
Cette notice décrit par exemple la position latéralement par
rapport au caisson du ventilateur.
Les documents de commande doivent être observés.
Pour le montage du filtre, un raccordement de tuyau (ø 150 mm)
est situé sur le carter de ventilateur comme auxiliaire de
guidage.
La position du filtre est fixée avec la pince de fixation.
Installer le filtre avant le montage dans l'appareil, car la pince
de fixation inférieure est plus simple à fixer ainsi.
Mode recyclage d'air

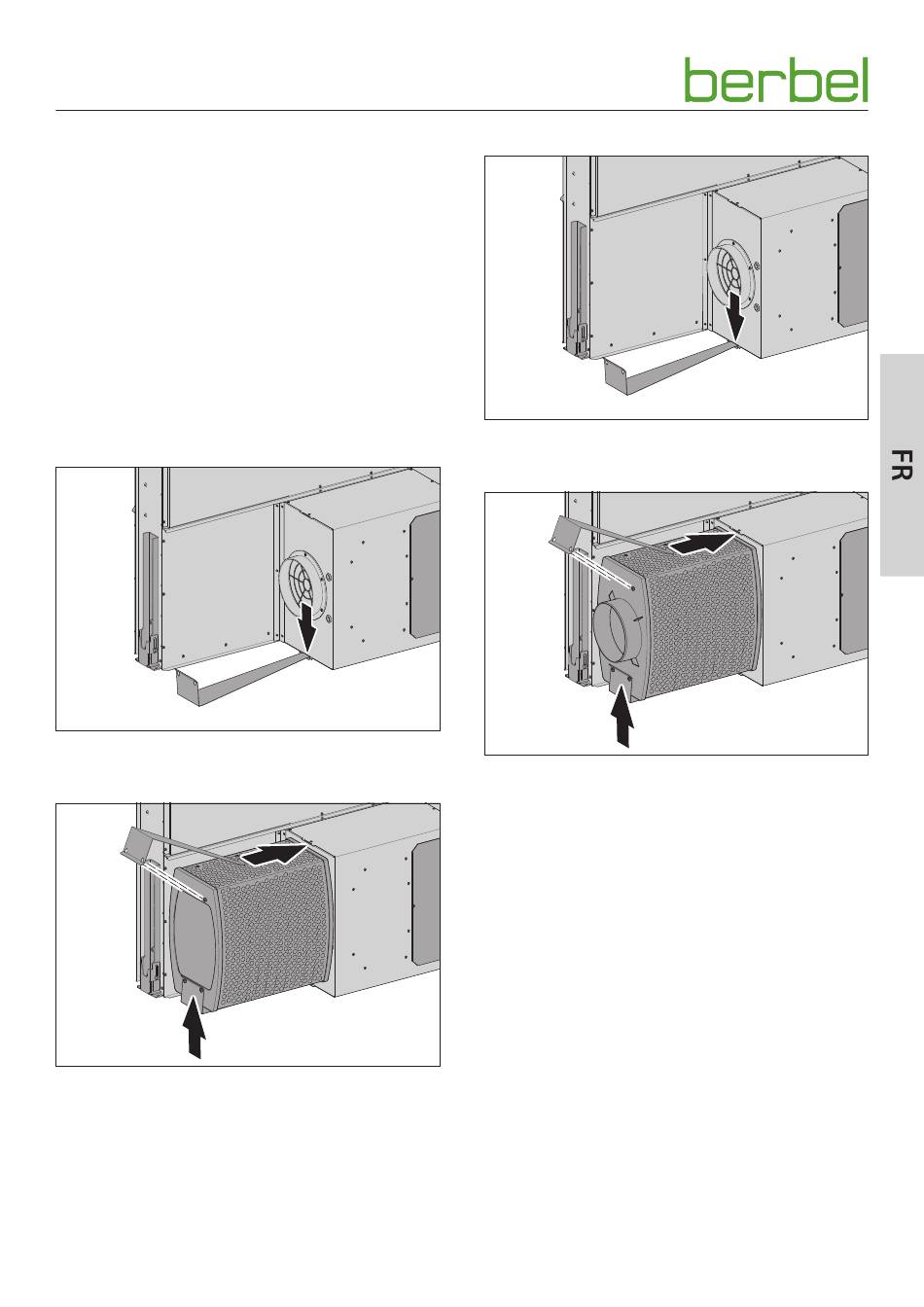

☞ Fixer la pince de fixation inférieure sur le carter de
ventilateur.
☞ Placer le filtre de recyclage d'air sur l'auxiliaire de guidage
du carter du ventilateur.
☞ Introduire les pinces de fixation par les écrous sur le filtre
de recyclage d'air. Les écrous doivent s'enclencher dans
les évidements.
☞ S'assurer que le filtre de recyclage d'air est correctement
monté.
6005033_0 – 08.11.2019
Mode hybride
☞ Fixer la pince de fixation inférieure sur le carter de
ventilateur.
☞ Placer le filtre hybride sur l'auxiliaire de guidage du carter
du ventilateur.
☞ Introduire les pinces de fixation par les écrous sur le
filtre hybride. Les écrous doivent s'enclencher dans les
évidements.
☞ S'assurer que le filtre hybride est correctement monté.
