Montage
3.5.3

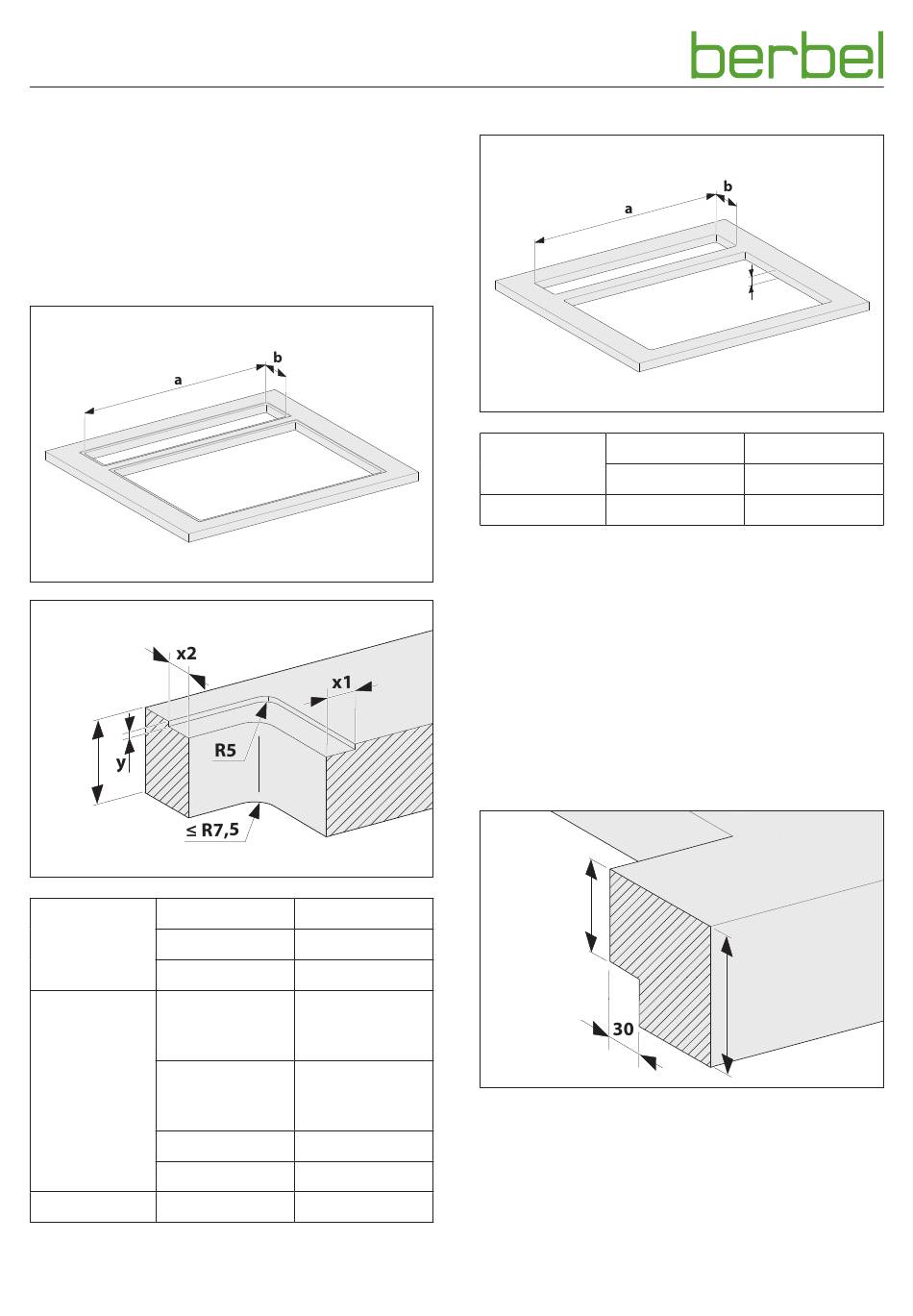

Contrôler les dimensions
Les documents de commande doivent être observés pour
déterminer les dimensions.
L'appareil est monté au centre derrière la plaque de cuisson.
La distance recommandée du bord arrière de la plaque de
cuisson au bord avant du châssis dormant est de 35 mm.
Montage à fleur
z
Largeur (a)
Extrait
Profondeur (b)
Rayon de coin
Largeur
gauche, droite (x1) /
Largeur totale
Profondeur
Fraisure
avant, arrière (x2) /
Profondeur totale
Hauteur (y)
Rayon de coin
Plaque de travail
Hauteur (z)
12
Montage intégré
Extrait
Plaque de travail
☞ Contrôler les dimensions.
D « 2.6 Dimensions d'installation » (page 7).
☞ S'assurer que la plaque de travail soit adaptée au montage
de la plaque de cuisson.
La notice de la plaque de cuisson doit être observée.
1
Pour les plaques de travail d'une hauteur de 40 à max.
100 mm, sur la partie inférieure, un évidement adapté doit
être présent.
Évidement pour plaques de travail d'une hauteur de 40
à max. 100 mm
1042 mm
132 mm
≤ R7,5
14 mm /
1070 mm
16 mm /
164 mm
2 mm
R5
≤ 40 mm
1
Largeur (a)
Profondeur (b)
Hauteur (z)
40
41 - 100
6005033_0 – 08.11.2019
z
1042 mm
132 mm
≤ 40 mm
1
