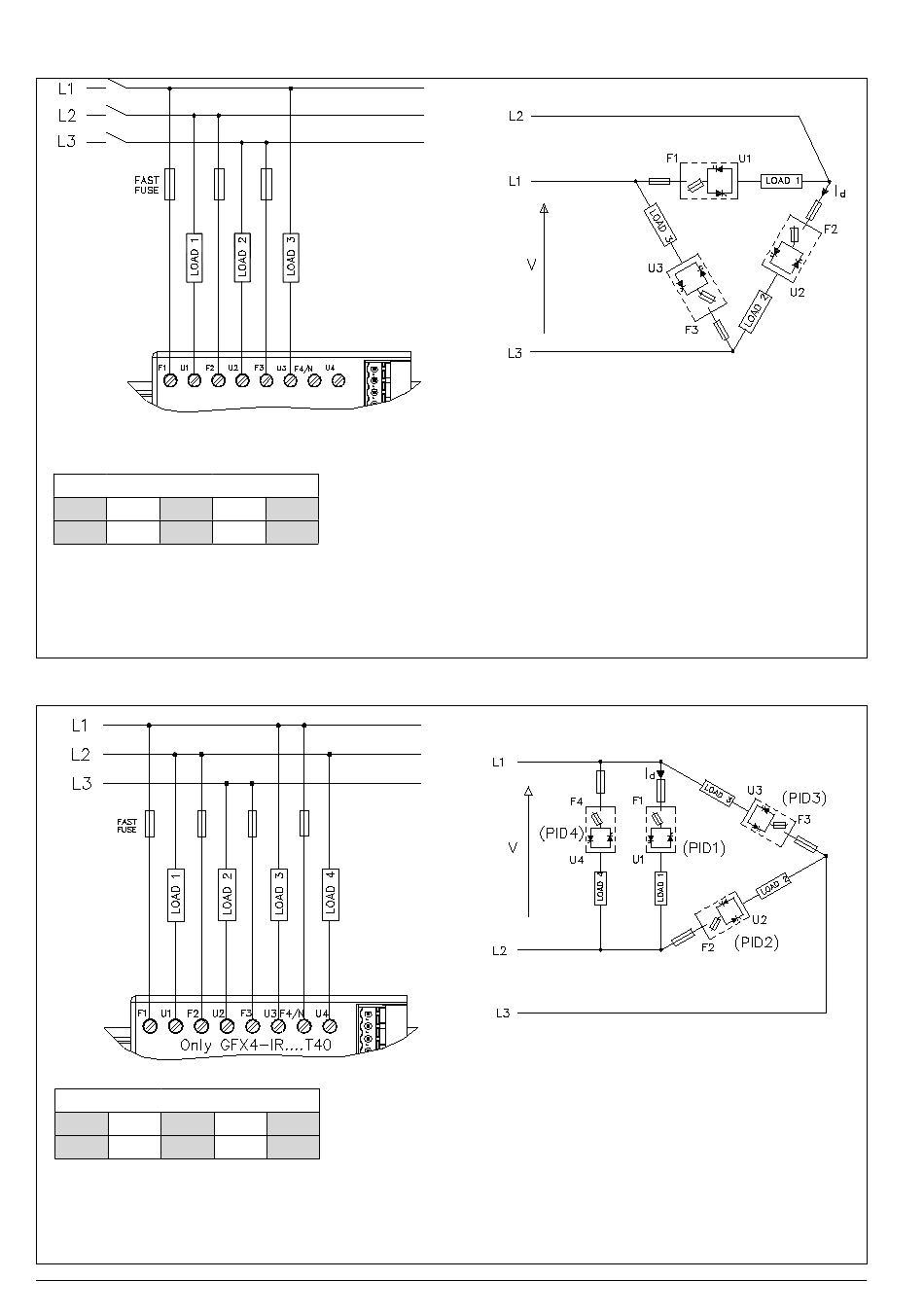

Figure 50
Exemple de connexion pour une charge triphasée en triangle ouvert (6 fils)
Configuration des commutateurs
Dip 1
Dip 2
Dip 3
ON
ON
OFF
- FIRING MODE: ZC, BF, PA, HSC
- HB DIAGNOSTIC AVAILABLE: Partial and total load failure of each single leg
FAST FUSE needed only for controller without option "F"
See table Fuse/Fuseholders
Figure 51
Control of 4 independent loads open delta GFX4-IR...T40
Configuration des commutateurs
Dip 1
Dip 2
Dip 3
OFF
ON
OFF
- FIRING MODE: ZC, BF, PA, HSC
- HB DIAGNOSTIC AVAILABLE: Partial and total load failure of each single leg
FAST FUSE needed only for controller without option "F" See table Fuse/Fuseholders
36
Dip 4
Dip 5
ON
OFF
Dip 4
Dip 5
ON
OFF
P
Id = ___
3V cosj
V =
tension de ligne
Id =
courant dans la charge
P =
puissance totale
si charge résistive cosj = 1
P
__________
Id =
V cosj
V =
tension de ligne
Id =
courant dans la charge
P =
puissance totale
si charge résistive cosj = 1
80404I_MHW_GFX4-IR_10-2019_FRA
