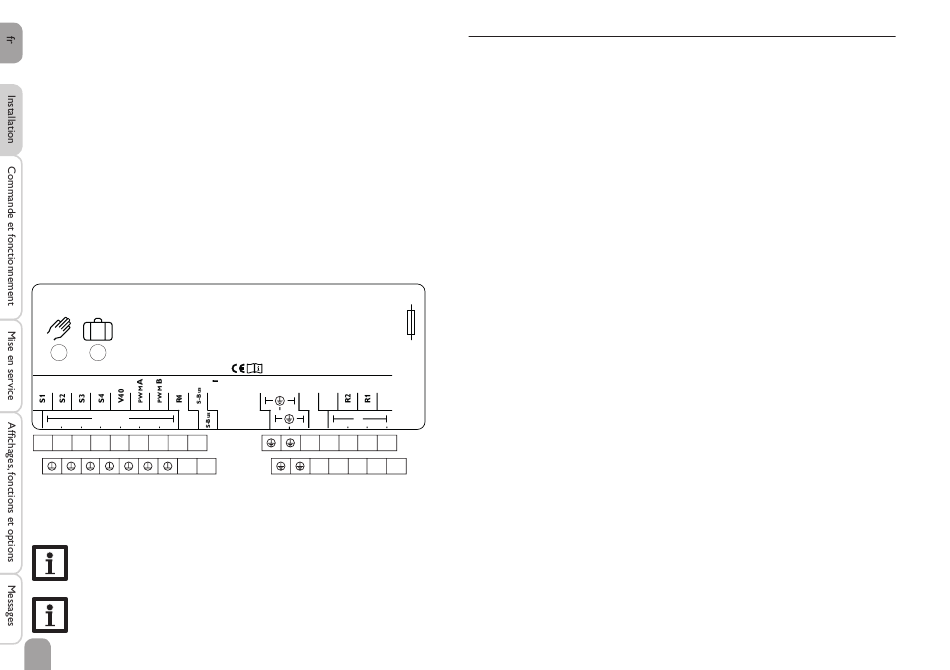

Selon le modèle choisi, l'appareil est livré avec le câble de connexion au réseau et
les câbles des sondes déjà branchés. Si ce n'est pas le cas, réalisez les opérations
suivantes :
Branchez les sondes de température (S1 à S4) sans tenir compte de leur polarité
sur les bornes suivantes:
S1 = Sonde 1 (sonde du capteur)
S2 = Sonde 2 (sonde du réservoir en bas)
S3 = Sonde 3 (p. ex. sonde du réservoir en haut)
S4 = Sonde 4 (p. ex. sonde du réservoir 2)
Branchez le débitmètre sur les bornes V40 et GND sans tenir compte de sa polarité.
Les bornes PWM sont des sorties pour la commande de pompes à haut rende-
ment
(voir page
18).
Attribution des relais aux sorties PWM :
PWM A - Relais 1
PWM B - Relais 2
R4|1 (1) A 30V
Sensors
GND
R4
1
2
3
4
5
6
7
8
9
10
11
Le raccordement au réseau se réalise par le biais des bornes suivantes :
Conducteur neutre N
Conducteur L
Conducteur de protection ⏚
Note
Les connexions électriques varient selon le système sélectionné) voir
page 7).
Note
Pour plus d'informations sur la mise en service de l'appareil, voir page 23.
6
T2A
100 ... 240 V
50-60 Hz
IP 20
R1-R2|1 (1) A 240 V~
L
N
R2
R1
L
N
N
N
N
2.3 Transmission de données / Bus
Le régulateur est équipé du S-Bus lui permettant de communiquer avec des mo-
dules externes et d'alimenter ces derniers, en partie, en énergie électrique. Le
S-Bus se branche sur les bornes S-Bus (pôles interchangeables).
Ce bus de données permet de brancher un ou plusieurs modules S-Bus sur le
régulateur, comme, par exemple :
• Datalog CS-BS-1
• Datalog CS-BS-6
