Description technique
3.2

Fonctionnement

1
P
2
P
1

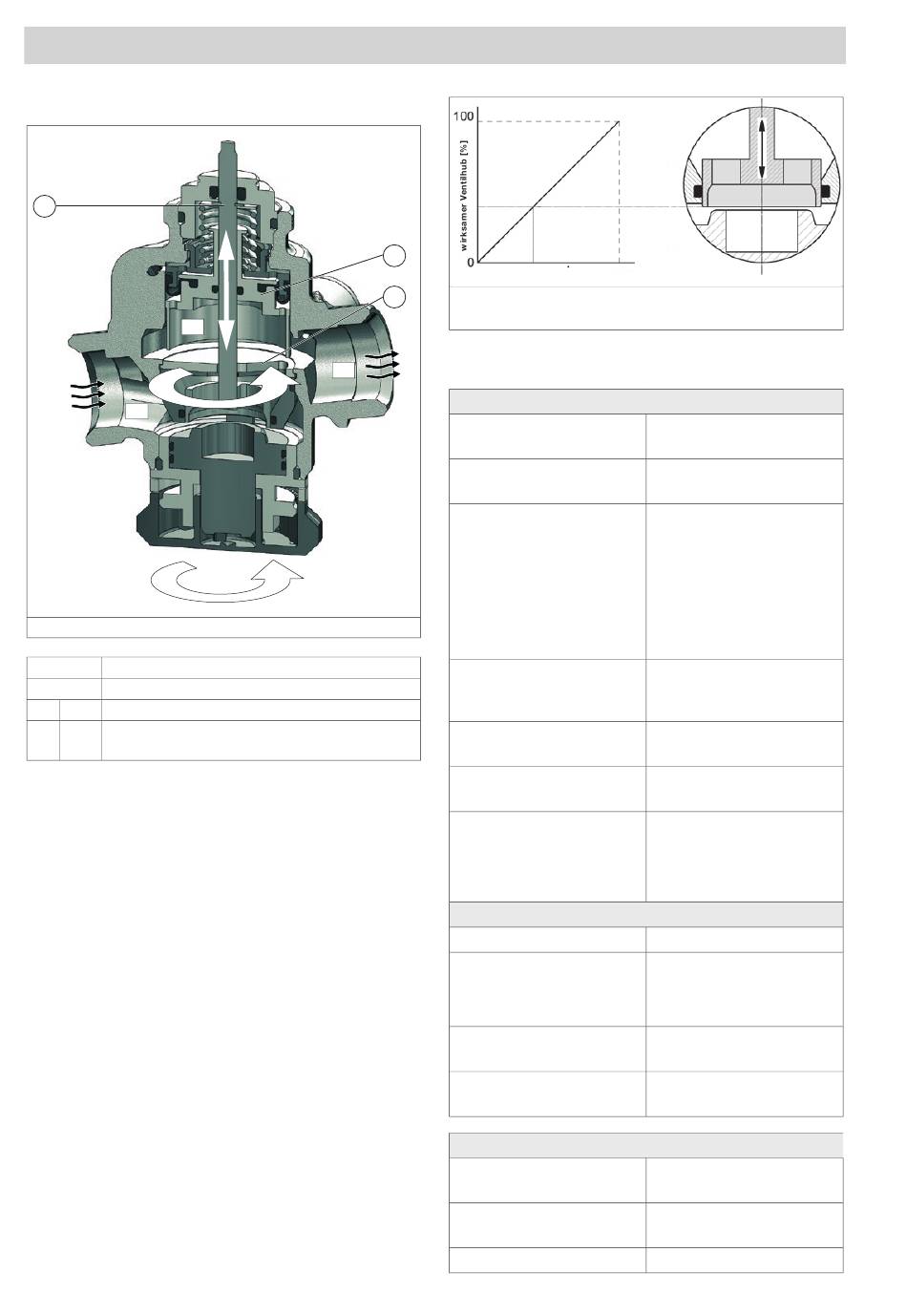

Fig. 2 :
Vue en coupe du régulateur « Cocon QDP »
(1)
Unité de régulation
(2)
Unité de régulation du débit
(2a) Unité à membrane
(2b) Unité de réglage de la valeur de consigne
(réglable à l'aide de la poignée manuelle)
Les régulateurs de pression différentielle « Cocon
QDP » sont des régulateurs proportionnels fonc-
tionnant sans énergie auxiliaire. Ils maintiennent la
pression différentielle sur une valeur constante selon
une bande proportionnelle nécessaire à l'équilibrage
hydraulique des colonnes. L'unité à membrane
intégrée (2a) maintient la pression dans l'installation
(Δp) sur une valeur fi xe préréglée. Des fl uctuations de
pression différentielle, pouvant se produire lors de la
mise en service ou hors service de parties de l'instal-
lation, sont ainsi évitées.
Pour la régulation par zone, le régulateur de pression
différentielle « Cocon QDP » peut être équipé d'un
moteur actionnant l'unité de régulation (1)
L'unité de régulation (1) dispose d'une courbe de
fonctionnement linéaire).
Le réglage de la température ambiante peut, par ex. ,
être effectué à l'aide de moteurs et de thermostats
d'ambiance. Le débit maximal (régime maximum) est
limité par l'unité de réglage de la valeur de consigne
(2b) à l'aide du préréglage à la poignée manuelle. En
régime intermédiaire, le débit est réglé sur la valeur
nécessaire par la position de la levée du moteur.
8
Régulateur de pression différentielle « Cocon QDP » PN25
2a
Volumenstrom V [l/h] max.
2b
Fig. 3 :
3.3
Données techniques
P
3
Données techniques
Pression de service
max. (p
Température de ser-
vice (t
) (min.-max.)
s
Fluide
Indications sur le
corps
Pression de début de
fermeture max.
Dégagement à la fer-
meture
Materiaux
Données pour le raccordement du moteur
Raccordement fi leté
Force de fermeture
(moteur)
min. - max.
Position supérieur de
la levée
Position inférieure de
la levée
Réglage du débit
Pression différentielle
min. Δp 0
Pression différentielle
max. Δp 0
Levée du robinet
Courbe de fonctionnement de l'unité de
régulation
25 bar (2500 kPa)
)
s
-10 à 120°C
- Eau/mélanges
eau-glycol selon VDI
2035 / ÖNORM 5195
- Valeur ph : 6,5 -10
Ne convient pas à la
vapeur, ni aux fl uides
huileux et agressifs
DN = Dimensions
PN = Pression nominale
OV = Oventrop
4 bar (400 kPa) dans le
sens de circulation
11,8 mm
Laiton résistant au dézin-
gage (corps)
EPDM (joints)
Acier inoxydable (tige)
M30 x 1,5
90 – 150 N
15,8 ou supérieur
11,3 mm ou inférieur
0,2 bar
3 bar
4 mm
114460885-V02.10.2019
