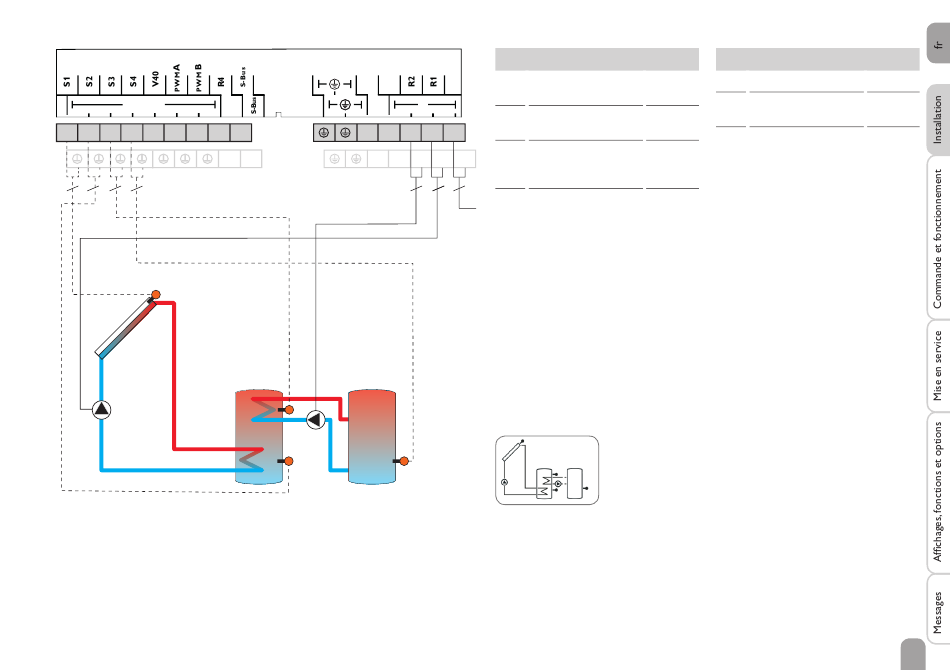

Système 2 : Système de chauffage solaire avec 2 réservoirs et échange de chaleur
Sensors
GND
R4
1
2
3
4
5
6
7
8
10
2
2
2
2
S1
R1
Relais
9
R2
11
N
N
R2
S3
S2
S4
Sondes
S1
Température du
L
capteur
N
S2
Température du réser-
voir en bas
R1
L
S3
Température de
N
N
l'échange de chaleur -
source chaude
3
3
3
S4
Température de
l'échange de chaleur -
Réseau
source froide
Mains
Le régulateur calcule la différence de température entre la sonde capteur S1 et la
sonde réservoir S2. Dès que cette différence est supérieure ou égale à la valeur
défi nie pour la mise en marche de la pompe (R1), celle-ci est activée et le réservoir
chauffé jusqu'à ce que sa température atteigne la valeur de désactivation ou le seuil
maximal prédéfi nis.
L'échange de chaleur avec le réservoir existant se réalise à travers une fonction dif-
férentielle supplémentaire (S3 source chaude / S4 source froide) par le biais d'une
deuxième pompe (R2).
Système 2 : affi chage sur l'écran du régulateur
Relais
1 / GND
R1
Pompe solaire
R2
Pompe de charge du
2 / GND
réservoir
R4
Libre
3 / GND
4 / GND
R1 / N / PE
R2 / N / PE
R4 / R4
9
