DESCRIPTION DU REGULATEUR
Oventrop

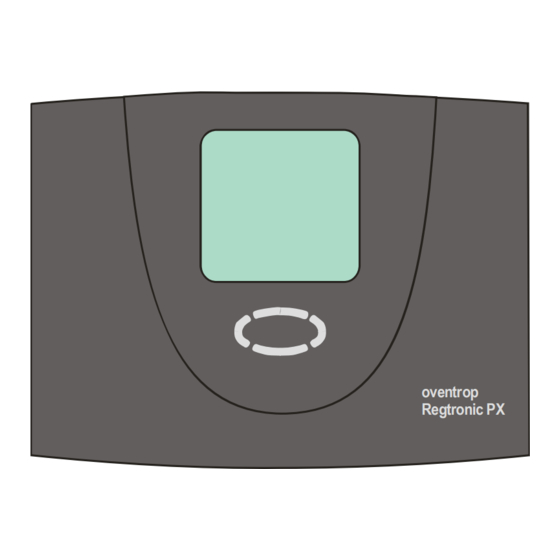

REGTRONIC PX
Important !
Lisez ces instructions attentivement avant le montage et l'utilisation de l'appareil !
Le non-respect de ces instructions peut entraîner l'annulation de la garantie !
Gardez ces instructions dans un endroit sûr !
L'appareil décrit ici a été fabriqué et contrôlé conformément aux normes de la CE.
Publicité
Manuels Connexes pour oventrop REGTRONIC PX
Sommaire des Matières pour oventrop REGTRONIC PX
- Page 1 DESCRIPTION DU REGULATEUR Oventrop REGTRONIC PX Important ! Lisez ces instructions attentivement avant le montage et l’utilisation de l’appareil ! Le non-respect de ces instructions peut entraîner l’annulation de la garantie ! Gardez ces instructions dans un endroit sûr !
- Page 2 Description du Régulateur REGTRONIC PX Contenu : GENERALITES / INTRODUCTION ....................3 DEFINITIONS GENERALES : ......................3 FONCTIONS GENERALES DE REGULATION................3 1 : C ..........4 ONCTION CAPTEUR TUBULAIRE TYPE OMMANDE PAR HORLOGE 3.1.1 Entrées et sorties ....................... 4 3.1.2...
- Page 3 3.21.2 Saisies / Paramètres......................16 1 Généralités / Introduction Le régulateur de système REGTRONIC PX peut fonctionner avec une multitude de systèmes différents. Les systèmes sont soit pré-programmés à l'usine soit exécutés automatiquement. Le système utilisé est dépendant de la configuration hydraulique de l'installation et des fonctions supplémentaires demandées.
- Page 4 Description du Régulateur REGTRONIC PX Fonction capteur tubulaire type 1 : Commandé par horloge Pour les capteurs tubulaires, il n'est parfois pas possible de mesurer la température réelle sur ou à l'intérieur du capteur. D'autres critères doivent donc être pris en compte pour l'activation de l'installation solaire.
- Page 5 Description du Régulateur REGTRONIC PX Réglage de base Capteur tubes On / Off Fonction delta T Durée marche Temps de fonctionnement des pompes delta T Montée absolue de la température du capteur à partir de la dernière activation de la pompe Paramètre interne...
- Page 6 Description du Régulateur REGTRONIC PX Si la température du capteur tombe de 10K sous la température du ballon prioritaire et si la température du ballon est supérieure à Tbalmax + 2K, la fonction refroidissement de retour est activée. Le trop-plein d'énergie est réparti à travers les capteurs et la tuyauterie, ce qui permet de recréer des possibilités d'accumulation...
- Page 7 Description du Régulateur REGTRONIC PX 2.5.2 Saisies / Paramètres Terme Remarque Valeurs affichées Fonct. active : Protec. I Valeurs programmées Réglage de base Protec Instal On / Off Start Température de lancement Stop Température d'arrêt Paramètre interne Fonction antigel La fonction est activée/désactivée dans le menu réglage de base.
- Page 8 Description du Régulateur REGTRONIC PX 2.7.1 Entrées - Sorties Points de mesure Sorties Aucun Toutes pompes et soupapes 2.7.2 Saisies / Paramètres Terme Remarque Valeurs affichées Fonct. active : Protec.p. Valeurs programmées Réglage de base Paramètre interne Temps intervalle Temps de fonctionnement des pompes 2.8 Fonction Journalisation...
- Page 9 Description du Régulateur REGTRONIC PX Jour : Rendement journalier Débit volumique circuit solaire l/min Valeurs programmées Réglage de base Mesure rendmt. On / Off Fonction VFS (pas de sélection, seulement pour info) Type de glycol divers Glycol Taux de glycol en % T- départ...
- Page 10 Description du Régulateur REGTRONIC PX 2.10 Régulateur multifonctionnel Le régulateur multifonctionnel (RMF) permet à l'utilisateur de réaliser un grand nombre de fonctions différentes sur une sortie correspondante du régulateur. Cette possibilité offre une grande flexibilité dans la réalisation de fonctions supplémentaires de régulation de la circulation solaire et de chauffage.
- Page 11 Description du Régulateur REGTRONIC PX 2.11 Chauffer La fonction est activée/désactivée dans le menu réglage de base. La fonction thermostat (Chauffer) est l'une des circulations indépendantes du chargement des ballons. L'appareil peut ainsi compléter le réchauffement de la partie supérieure du ballon, indépendamment de la fonction solaire.
- Page 12 Description du Régulateur REGTRONIC PX 2.13 Interrupteur à valeur seuil Si une valeur programmable est dépassée, alors la sortie est mise en service ou arrêtée. es points de lancement ou d'arrêt, ainsi que l'hystérésis d'enclenchement sont définis par la saisie d'une température de marche et une température d'arrêt.
- Page 13 Description du Régulateur REGTRONIC PX minimal Température minimum de la source de chaleur dT-max Augmentation de la température du retour Différence de mise en route (dTon) dT-min Augmentation de la température du retour Différence d'arrêt (dToff) Temps 1 : Start...
- Page 14 Description du Régulateur REGTRONIC PX 2.16 Régulateur différentiel Les entrées et paramètres des régulateurs de différences de températures sont configurables librement. Les sorties sont affectées de manière fixe. À travers la possibilité de définir des températures minimales et maximales, celles-ci peuvent être universellement utilisées, par ex.
- Page 15 Description du Régulateur REGTRONIC PX 2.17.1 Saisies / Paramètres Terme Remarque Valeurs affichées Info : Circulation Fonct. active : Circulation Valeurs programmées MulitReg : Circulation Temps 1 : Start Temps 1 : Stop Temps 2 : Start Temps 2 : Stop...
- Page 16 Description du Régulateur REGTRONIC PX 2.19.1 Saisies / Paramètres Terme Remarque Valeurs affichées Info : Priorité Fonct. active : Priorité Valeurs programmées Chargement en série Chargement synchrone 2.20 Alarme La fonction Alarme est activée comme RMF dans le menu de base. Si l'installation de régulation reçoit un message de panne (par ex.
