2.5 Systèmes

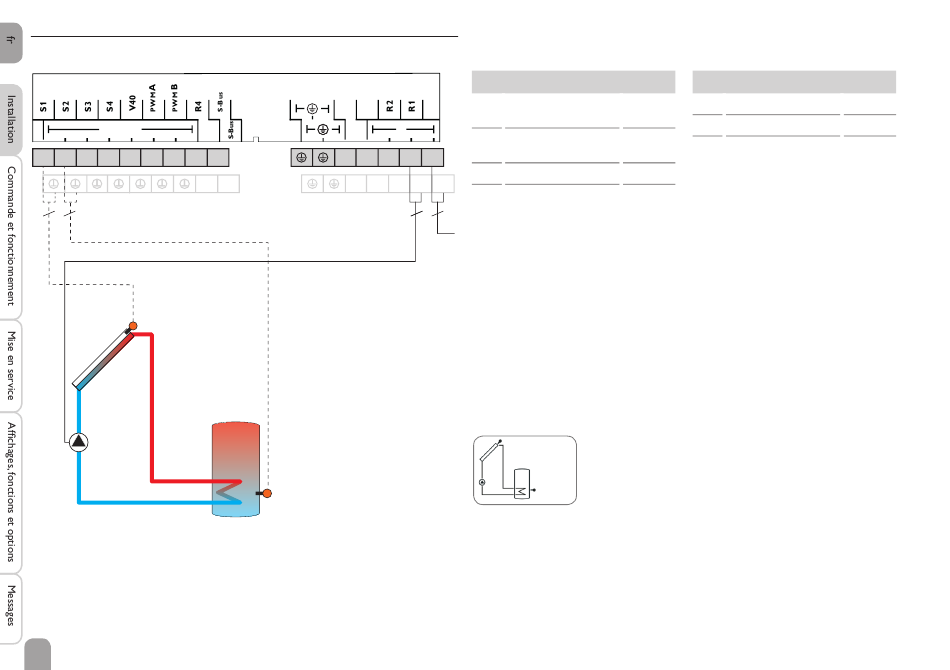

Système 1 : Système de chauffage solaire standard avec 1 réservoir
Sensors
GND
R4
5
6
7
8
1
2
3
4
10
2
2
S1
R1
8
Relais
9
R2
11
N
N
S2
Sondes
S1
Température du
L
capteur
N
S2
Température du réser-
voir en bas
R1
L
S3
Libre
N
N
S4
Libre
3
3
Réseau
Mains
Le régulateur calcule la différence de température entre la sonde capteur S1 et la
sonde réservoir S2. Dès que cette différence est supérieure ou égale à la valeur
défi nie pour la mise en marche de la pompe (R1), celle-ci est activée et le réservoir
chauffé jusqu'à ce que sa température atteigne la valeur de désactivation ou le seuil
maximal prédéfi nis.
Système 1 : affi chage sur l'écran du régulateur
Relais
1 / GND
R1
Pompe solaire
R2
Libre
2 / GND
R4
Libre
3 / GND
4 / GND
R1 / N / PE
R2 / N / PE
R4 / R4
