13.4.4 Infos opérationnelles du
circuit de chauffage
Départ ºC
Indique la température fournie aux radiateurs du
système ainsi que la température que le système
cherche à atteindre. Cette valeur varie au cours de
l'année en fonction des paramètres définis et de la
température extérieure actuelle.
Retour °C
Indique la température de l'eau revenant du circuit de
chauffage vers la pompe à chaleur.
Pompe Circ Chauff
Indique l'état de fonctionnement de la pompe du circuit
de chauffage.

Accessoires :

Départ 2 °C
Indique la température fournie au circuit de chauffage 2
s'il est installé.
Pompe circuit de chauffage 2
Indique l'état de fonctionnement de la pompe du circuit
de chauffage (G2).
Vanne melange 2
Indique si la vanne mélangeuse augmente (s'ouvre)
ou réduit (se ferme) la chaleur fournie au circuit de
chauffage 2.
13.4.5 Historique
Affiche les données opérationnelles du système de
chauffage pour les dernières 24 heures. Le point le plus
à droite est la valeur actuelle et les données pour les
dernières 24 heures sont affichées à gauche. Le temps
« se déroule » vers l'avant.

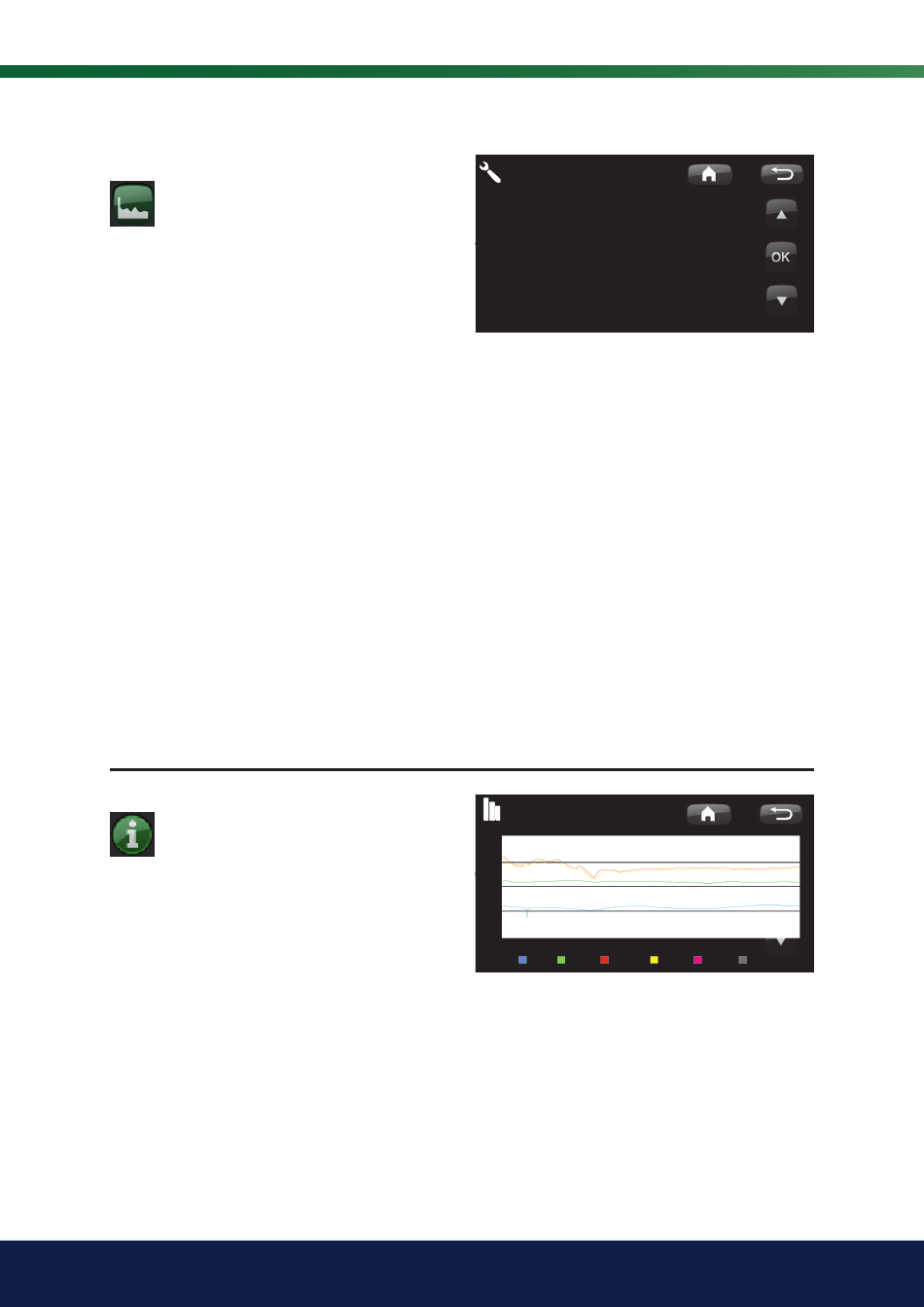

La courbe bleue montre la température extérieure
actuelle.
Les courbes verte et rose représentent les températures
ambiantes 1 et 2, respectivement.
La courbe rouge montre la température de départ.
La courbe grise montre la température de départ du
circuit de chauffage 2, le cas échéant.
La courbe jaune montre la température de retour.
