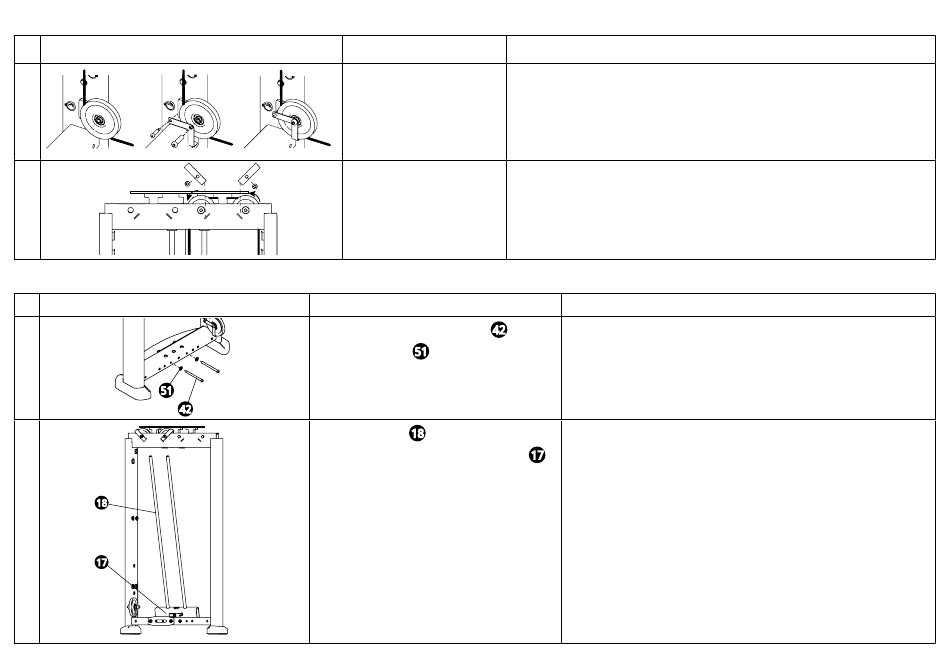

Faire passer le câble
1
2
Terminer la pile de poids
1
51
42
2
18
17
©2019 Precor Inc. | Presse à lombaires RSL 313 | Guide d'assemblage
Matériel
Outils : Clé à douille, 8 mm
Clé à douille, 4 mm
Outils : Clé hexagonale, 8 mm
Clé plate, 19 mm
Clé dynamométrique
Matériel
42
2 vis à tête bombée M10 x 125 mm
51
2 rondelles, 11 mm
Outil : Clé hexagonale, 6 mm
18
2 tiges de guidage
1 entretoise de pile de poids, 76 mm (3 po)
Instructions
Pour faire passer le câble autour de la poulie inférieure de la pile de poids, retirez
le dispositif de retenue de câble. Faites passer le câble autour de la poulie, puis
remettez le dispositif de retenue de câble en place.
Pour faire passer le câble dans les poulies supérieures de la pile de poids, retirez les
dispositifs de retenue de câble, faites passer les câbles et remettez les dispositifs de
retenue en place. Serrez à un couple de 67 Nm (50 ft-lb).
Instructions
Retirez les vis des tiges de guidage installées à l'étape 1 de l'assemblage
du cadre.
Alignez l'entretoise de la pile de poids sur les trous à la base de la tour.
Insérez les deux tiges de guidage de poids et penchez-les vers l'extérieur
17
d'environ 15 cm (6 pouces) pour avoir suffisamment d'espace pour les
poids. Le côté plat de l'entretoise de la pile de poids doit se trouver côté
utilisateur.
9
