7
8
51
42
51
9
40
10
52
33
©2019 Precor Inc. | Presse à lombaires RSL 313 | Guide d'assemblage
Outils : Clé hexagonale, 6 mm
Clé dynamométrique
1 vis à tête creuse M10 x 65 mm
49
2 rondelles, 11 mm
1 contre-écrou nylon M10
Outils : Clé hexagonale, 8 mm
Clé à douille, 17 mm
1 rondelle en caoutchouc noire
1 rondelle argentée, 13,5 mm
(diam. int.) x 35 mm (diam. extér.)

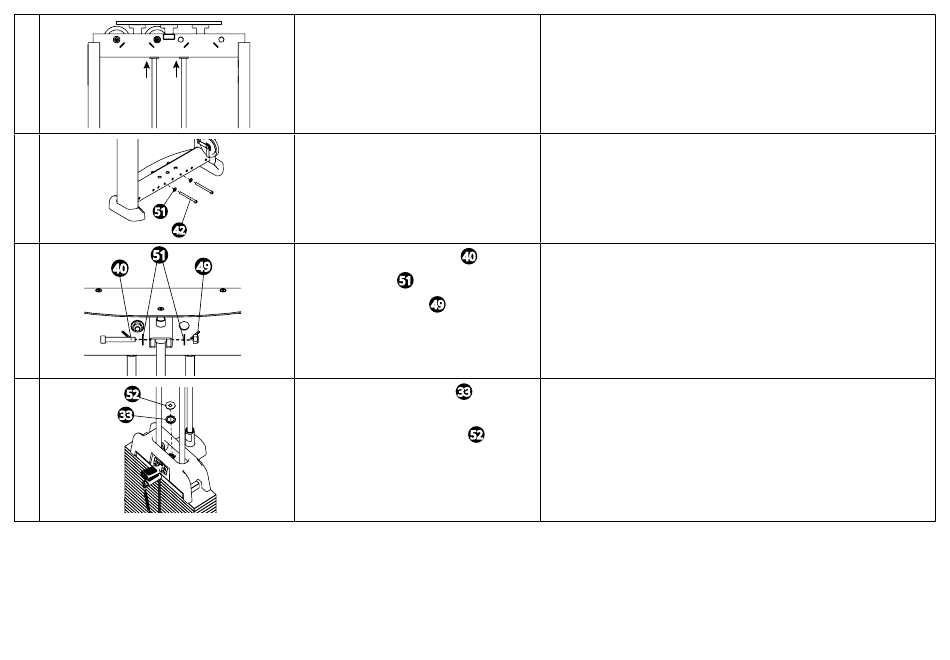

Redressez les deux tiges de guidage avant en position verticale. Demandez à
votre assistant de soulever les tiges de guidage dans la partie supérieure du
cadre.
Pendant que l'assistant tient les tiges dans le cadre supérieur, remettez les
deux boulons enlevés à l'étape 1 en place sous les tiges de guidage du cadre
inférieur et fixez-les à la plaque de protection. Laissez les tiges de guidage
tomber sur les boulons et serrez-les complètement. Serrez les vis M10 à un
couple de 43 Nm (32 ft-lb).
Remettez le capuchon sur la partie supérieure de la tige et fixez-la au cadre
40
de la pile de poids.
51
49
33
Placez les rondelles dans la partie supérieure du connecteur de câble dans la
poignée du poids supplémentaire.
52
11
