©2019 Precor Inc. | Presse à lombaires RSL 313 | Guide d'assemblage
2 embouts de protection
19 poids de 4,5 kg (10 lb)
1 structure de la plaque supérieure
1 vis à tête creuse M10 x 65 mm
2 rondelles, 11 mm
1 contre-écrou nylon M10
Outils : Clé hexagonale, 8 mm
Clé à douille, 17 mm
1 tige de guidage avec capuchon
49
2 embouts de protection
1 entretoise de poids supplémentaire,
(
63,5 mm
2½ po)
1 poids supplémentaire
1 poignée du poids supplémentaire
1 contrepoids
21
11

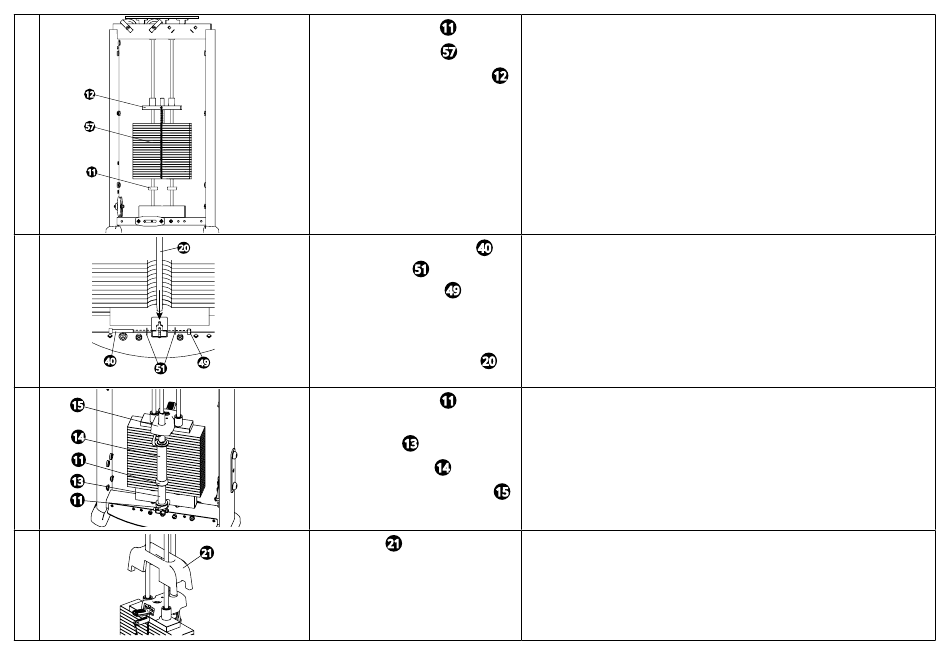

Faites glisser un embout de protection sur chaque tige. Mettez les poids sur les
tiges. Assurez-vous que le côté avec les trois trous se trouve côté utilisateur et
57
le trou seul à l'arrière. Mettez la plaque supérieure sur les poids. Les poids et la
12
plaque supérieure doivent être alignés à ras du côté utilisateur.
40
Préparez la base inférieure pour la structure du poids supplémentaire. Insérez la
vis de retenue dans le support de l'entretoise de la pile de poids.
51
49
Retirez le capuchon de la tige de guidage et placez la tige dans l'ouverture du
20
support fixée par la vis.
11
Placez un embout de protection sur la troisième tige de guidage, puis
l'entretoise de poids supplémentaire, un autre embout de protection, le poids
supplémentaire et la poignée du poids supplémentaire.
13
14
15
21
Placez le contrepoids sur les deux tiges avant et la poignée.
10
