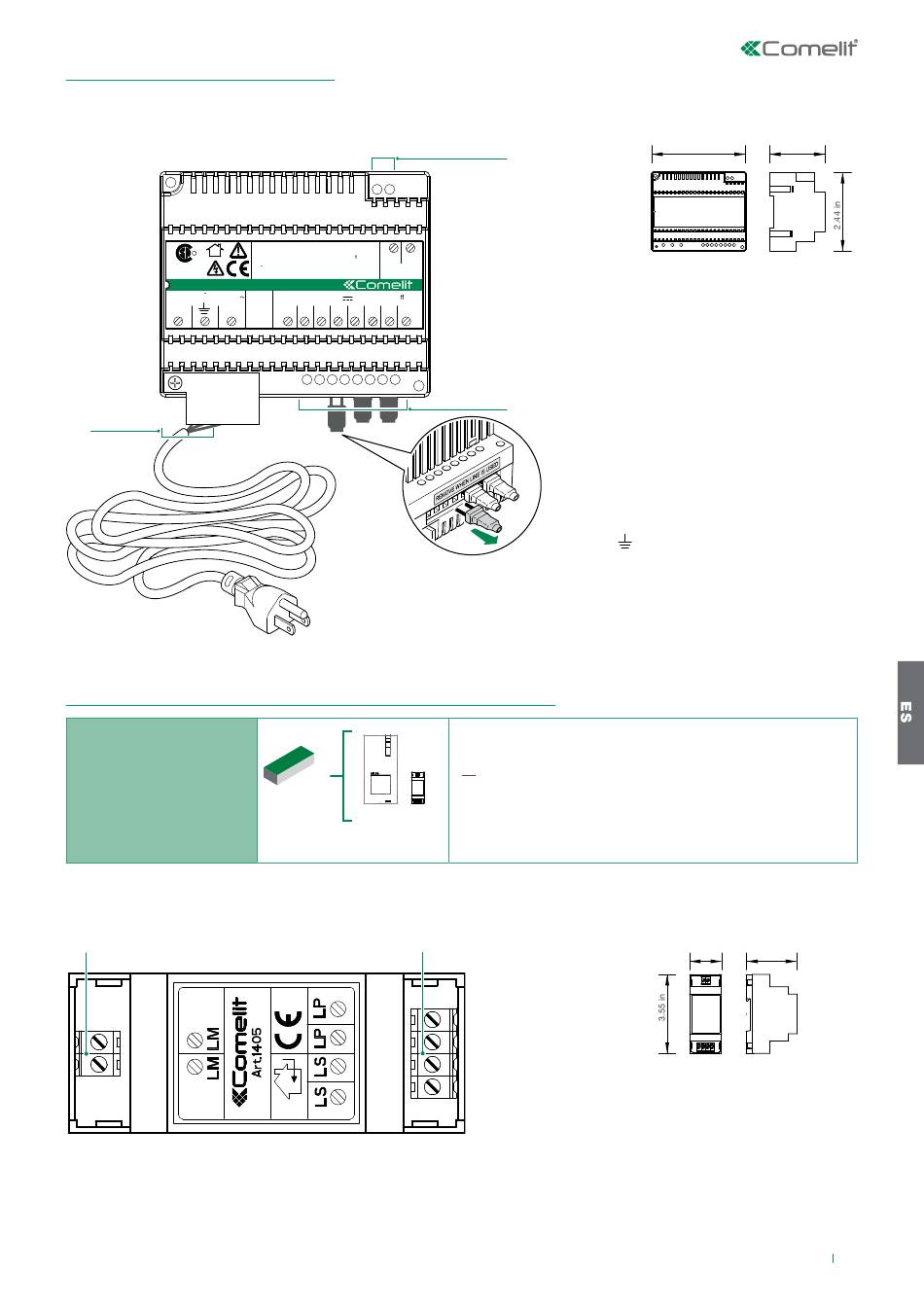

2.3 ALIMENTACIÓN DEL BUS 1209/4
R
C US
Art.1209/4
INPUT/D'ENTREE 110V-240V
L N
4.
2.4 IDENTIFICACIÓN DE LOS COMPONENTES PARA AMPLIACIÓN
UNIDAD EXTERNA ADICIONAL
2.4.1 Expansor de vídeo de puerta 1405
1.
1. LM LM conexión del Art. 1209/4
2. LS | LS conexión de la unidad externa adicional
LP | LP conexión de la unidad externa principal
Dopo un cortocircuito,per ripristinare l'apparecchio,
interrompere l'alimentazione per circa 1 minuto.
LP LP
To reset the operation after a short circuit,cut o mains
voltage for about 1 minute.
Apres un court circuit, pour remettre en fonction l'appareil,
interrompre l'alimentation pendant environs une minute.
OUTPUT/SORTIE 34V 0.5A 2A 1'on/5'o
1.4A
50-60Hz L1 L1 L2 L2 L3 L3 L4 L4
ta=40°C
+
EX-DSQE
EX-DSME 1405
2.
1.
2.
1. LP LP conexión de unidad externa
2. L1 | L1 conexión de monitor 1
L2 | L2 conexión de monitor 2
L3 | L3 conexión de monitor 3
L4 | L4 conexión de monitor 4
3. Puentes de cierre de vídeo (RETÍRELOS
3.
CUANDO SE UTILICE LA LÍNEA)
4. L N entrada de alimentación de 110-240
V~
El art. EX-DSQE es la unidad externa adicional para kits de usuario
único y contiene la unidad externa art. EX-DSME (consulte la página
74 para obtener más información) y el expansor de vídeo de puerta
art. 1405 (consulte el punto 2.4.1 para obtener más información).
4.17 in 3.52 in
1.42 in 2.28 in
77
