Informations sur le produit
2.1.2

MCM101

T1
230 V/AC
AV

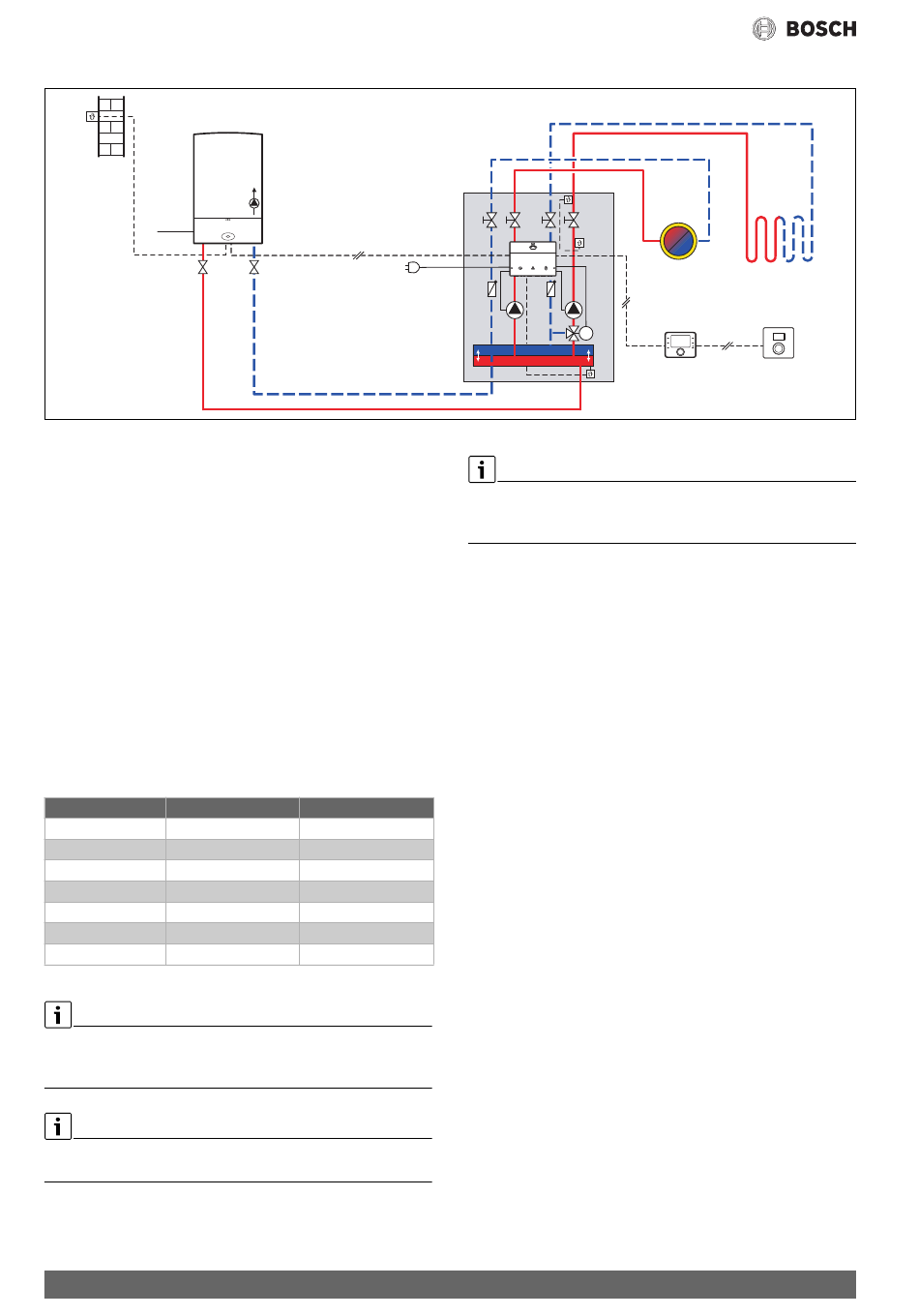

Fig. 1 Exemple d'application MCM101
T1 Sonde de température extérieure
AV Robinetterie d'arrêt
CR10 Module de commande/commande à distance
C400 Module de commande en fonction de la température exté-
rieure / température ambiante
HK Circuit de chauffage sans mélangeur
1
HK Circuit de chauffage avec vanne de mélange
2
HP Pompe de chauffage
HW Bouteille de mélange hydraulique
MC2 Thermostat circuit de chauffage avec mélangeur
MM200 Module pour deux circuits de chauffage
PC1 Pompe circuit de chauffage sans mélangeur
PC2 Pompe circuit de chauffage avec mélangeur
RV Clapet anti-retour
T0 Sonde de température de départ commune
TC2 Sonde de température de départ
VC2 Moteur vanne de mélange
Le MCM101 permet de combiner le régulateur et la commande à dis-
tance comme suit :
Combinaison Circuit de chauffage 1 Circuit de chauffage 2
1 C100
2 C400
3 C400
4 C400
5 C800
6 C800
7
C800
Tab. 2 Combinaisons possibles
Le MC2 doit être installé sur la conduite de départ du circuit avec mélan-
geur correspondant maxi. à 1 m de l'accessoire (longueur de câble du
MC2 = 1 m).
Les raccordements de départ sont signalés en rouge (point rouge et ther-
momètre rouge).
4
HP
AV
C100
-
C100
CR10
-
C100
CR10
MC2
AV AV AV
AV
TC2
MM200
230V AC
RV RV
PC1 PC2
M VC2
MCM 101
S'il doit être raccordé à un appareil sans pompe de chauffage intégrée, il
faut installer une pompe sur site entre l'appareil de chauffage et la bou-
teille de mélange hydraulique.
HK HK
1
auto menu
man info
fav
HW
C400 CR10
T0
MCM – 6720869021 (2017/07)
2
0010006268-001
