Mise en service
4
Mise en service
AVIS :
Dommages matériels dus à la surchauffe !
Les composants électriques des accessoires risquent d'endommager les
câbles électriques en raison d'une surchauffe.
▶ Ne pas recouvrir les fentes d'aération sur l'accessoire.
▶ S'assurer que les robinets d'arrêt à boisseau sphérique
( chap. 2.2, page 6) sont ouverts.
▶ Ouvrir le clapet anti-retour (blocage du reflux) ( chap. 5.1,
page 16).
▶ Remplir l'installation et contrôler l'étanchéité.
▶ S'assurer que le câble de BUS est raccordé.
▶ Enclencher tous les participants BUS.
▶ Insérer la fiche secteur.
▶ Purger l'installation par les circuits de chauffage.
▶ Refermer le clapet anti-retour (blocage du reflux).
▶ Régler la vitesse de pompe correcte.
Les interrupteurs de codage du module MM200 sont préréglés. S'il y a
plus de deux circuits de chauffage, les interrupteurs de codage des
circuits 3 doivent être ≥ réglés en conséquence.
▶ Démarrer la configuration automatique sur le régulateur.
▶ Régler les composants de l'installation sur la charge thermique indivi-
duelle, par ex. profil de température et profil horaire ( notice d'uti-
lisation du régulateur).
5
Éléments de commande
5.1
Clapet anti-retour (blocage du reflux)
Le clapet anti-retour ne doit rester ouvert que pendant l'opération de
remplissage et de vidange de l'installation de chauffage.
▶ Ouvrir le clapet anti-retour lors du retour.
1

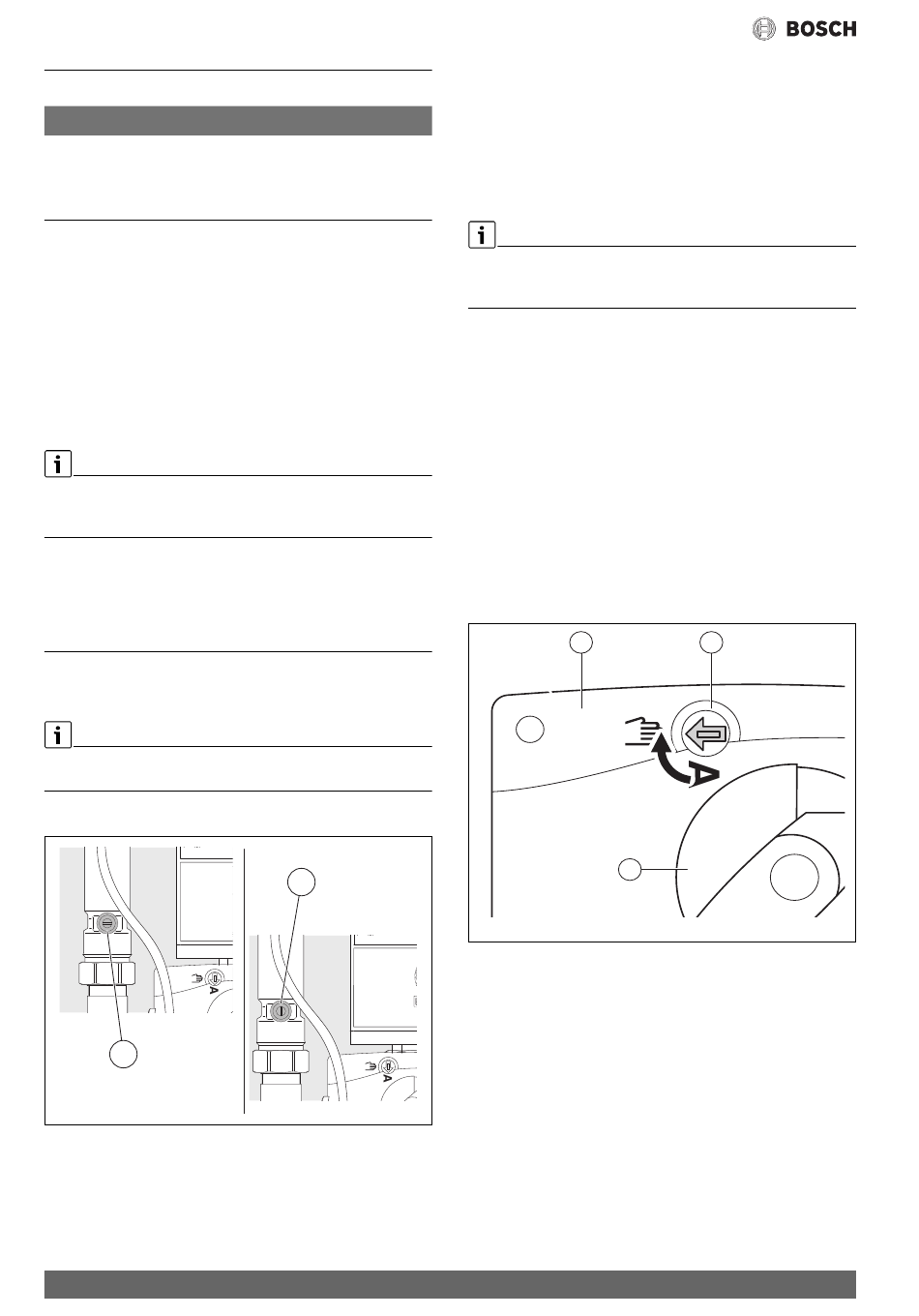

Fig. 22 Réglages frein par gravité
[1]
Position fermée
[2]
Clapet anti-retour ouvert
16
5.2
▶ Pour les opérations de maintenance, fermer les quatre robinets
5.3
En ce qui concerne l'utilisation de la pompe :
▶ Lire la notice de la pompe jointe à la livraison.
Comme un clapet anti-retour est monté dans la conduite, la pompe doit
être réglée de manière à ce que la pression de refoulement minimale de
la pompe dépasse à tout moment la pression de fermeture de la vanne.
Protection contre le blocage de la pompe
La pompe raccordée est contrôlée et remise en marche pour une courte
période après un arrêt de 24 heures. Cette protection permet d'éviter le
blocage de la pompe.
5.4
En cas de défauts sur le système de régulation, le circuit de chauffage
avec mélangeur peut être piloté en mode manuel, en cas d'urgence, sur
le servomoteur de la vanne de mélange.
A la livraison, la flèche (interrupteur rotatif pour le mode de
fonctionnement ; fig. 23, [1]) sur le boîtier du moteur de la vanne de
mélange ([2]) est réglée sur le fonctionnement automatique.
▶ A l'aide d'un tournevis, régler la flèche [1] sur le boîtier du moteur de
▶ Tourner l'interrupteur rotatif [3] à la main sur la position souhaitée.
2
Fig. 23 Moteur vanne de mélange
A
[1]
[2]
[3]
Protection contre le blocage du mélangeur
Le mélangeur attribué est contrôlé et remis en marche pour une courte
60010013923-001
période après un arrêt de 24 heures. Cette protection permet d'éviter un
blocage du mélangeur.
Robinets d'arrêt à boisseau sphérique
d'arrêt à boisseau sphérique ( chap. 2.2, page 6) ; le réseau de
chauffage ne doit pas être vidangé pour cela.
Pompe
Mode manuel du moteur de la vanne de mélange
la vanne de mélange sur la position .
2
3
Mode manuel
Mode automatique
Flèche (interrupteur rotatif pour le mode de service)
Boîtier du moteur de la vanne de mélange
Interrupteur rotatif pour la position de la vanne de mélange
1
6 720 616 826-05.1O
