FONCTIONNEMENT
3 FONCTIONNEMENT
3.1
CONTROLE
Contrôle du Digital DC 10x10A est largement basé
sur le MasterBus. Ceci signifie que vous avez besoin
d'un afficheur tel qu'indiqué dans la section 3.3 pour
le contrôle du système de commutation.
3.2
REINITIATISATION HARDWARE
Pour des raisons de sécurité les canaux sont
équipés avec un fusible conventionnel de 15A. Les
fusibles 15A sont munis de deux positions chacun.
Ceci
permet
de
choisir
différentes manuellement. Le tableau indique les
positions
des
fusibles
correspondante.

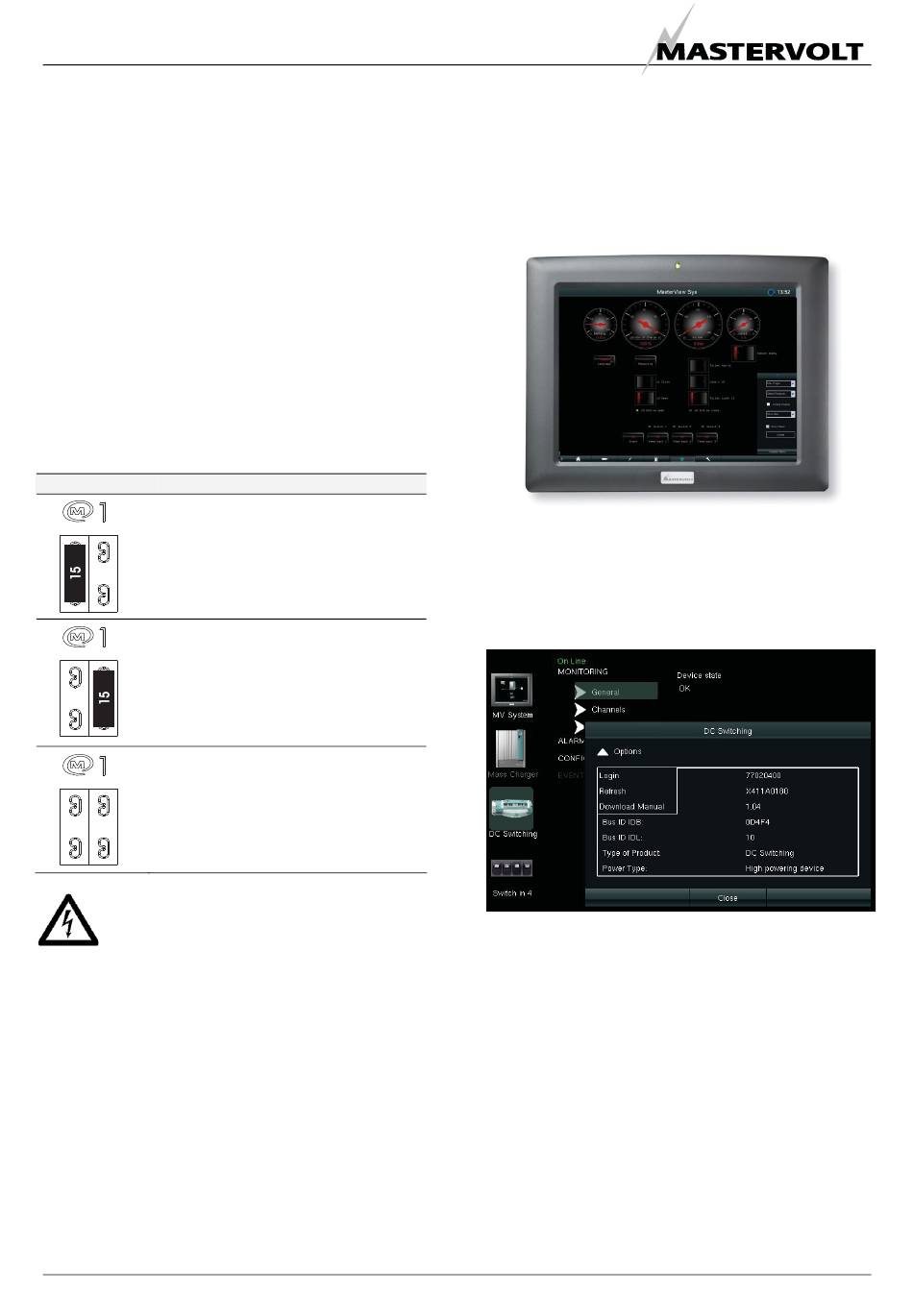

Position
Mode
Position normale (MasterBus):
MasterBus contrôle jusqu'à 10A de
la sortie
Réinitialisation manuelle:
Always On,
Hardware fused
Réinitialisation manuelle:
Always Off
AVERTISSEMENT
Réinitialisation manuelle annule les
réglages de tension de lumière, voir
sections 5.2.2 et 5.2.4.
Avec la réinitialisation manuelle l'entrée
CC est connectée à la sortie directement
(fusible). Les appareils 12V dans un
système 24V sont alors fournis avec du 24
V et peuvent être endommagés!
90
trois
configurations
avec
la
signification
3.3
AFFICHEURS MASTERBUS
Mastervolt offre différentes manières d'afficher les
données MasterBus. Ci-dessous le MasterView
System
Figure 2: MasterView System panel
Une autre manière d'afficher et configurer vos
appareils MasterBus est le logiciel MasterView
System, indiqué pour application Digital DC. Voir
figure 3.
Figure 3: MasterView System software
Octobre 2010 / Digital DC 10x10A / FR
