9 MENUS 1, 2 ET 3 DES DIFFERENTS GROUPES DE BATTERIES
Ce menu permet de régler le Masterlink BTM-III en fonction de la tension et de la capacité des batteries. La façon
dont les réglages sont effectués est quasi identique pour chacun des groupes de batterie. Les différences de
réglages sont décrites dans les chapitres suivants.
Pour accéder au menu du groupe de batteries 1, 2 ou 3, voir Chapitre 7.
Pour faire défiler les différents menus, tel que décrit ci-dessous, appuyer brièvement sur le bouton
Select. Si vous n'appuyer sur aucun bouton pendant 60 secondes, l'écran revient automatiquement au
menu principal (voir Chapitre 6).
NOTE : pendant la configuration de l'appareil, une flèche peut s'afficher à droite de l'écran. Si la flèche
pointe vers le bas ( ), vous pouvez diminuer la valeur affichée en appuyant brièvement sur Set. Si la
flèche pointe vers le haut ( ), vous pouvez augmenter cette valeur.
Vous pouvez modifier le sens de cette flèche en maintenant le bouton Select appuyé pendant trois
secondes.

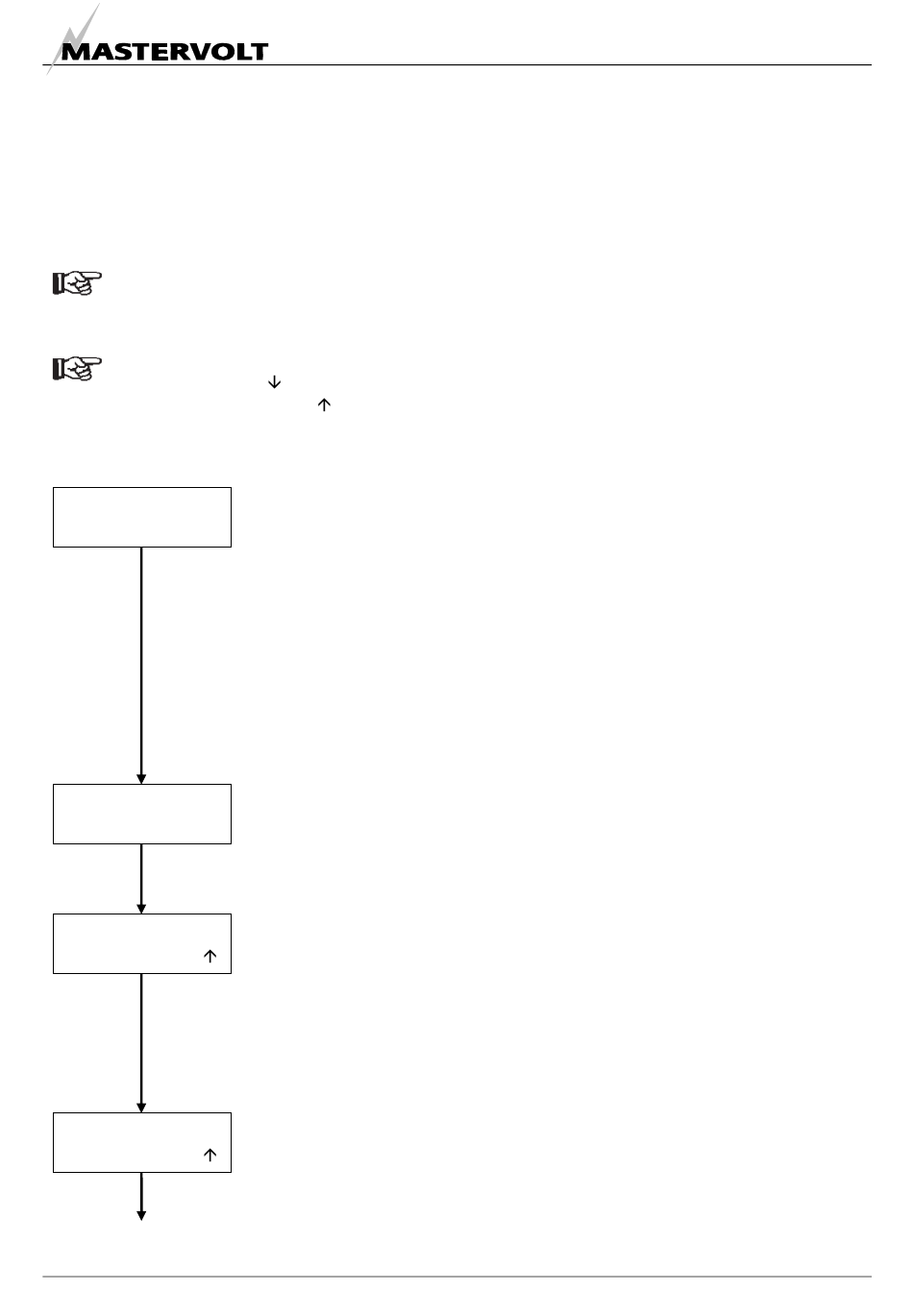

NOM BATTERIE
GPE SERVICE
Select
TENSION GROUPE
12V
Select
CAP. BATTERIE
200 Ah
Select
AMPS CHARGEUR
50A
Select
FR / Masterlink BTM-III / Novembre 2006
9.1
NOM DU GROUPE DE BATTERIES
L'appui sur le bouton Set vous permet de régler le nom de source souhaité (voir
§ 11.8 pour voir la liste des noms disponibles).
Régler cette valeur sur "NON UTILISE" s'il n'y a pas de groupe de batteries
connecté à cette entrée C.C. spécifique (ce réglage ne peut être effectué que sur
les groupes de batterie 2 et 3).
Si seuls un ou deux groupes de batterie doivent être contrôlés, l'entrée C.C. du
groupe de batteries 3 peut être connectée à l'alimentation de l'éclairage du tableau.
Si "RETROECL. AUTO" a été sélectionné, le rétroéclairage du Masterlink BTM-III et
l'éclairage du tableau s'allumeront simultanément.
Si "NON UTILISE" ou "RETROECL. AUTO" a été sélectionné, les données des
chapitres ci-dessous ne seront pas affichées.
9.2
TENSION NOMINALE DE LA BATTERIE
Sélectionner la tension nominale (12V→24V) en appuyant sur le bouton Set. Valeur
par défaut : 12V. Cette valeur est automatiquement ajustée à 24V si la tension
d'entrée est supérieure à 20V.
9.3
CAPACITE DE LA BATTERIE
Pour une lecture précise de la fonction temps restant et de la capacité consommée
(en %) de la batterie installée, ce niveau doit être réglé en fonction de la capacité de
la batterie installée. Utiliser la capacité nominale pour une décharge de 20 heures
(C 20).
Réglage par défaut : 200Ah
Groupes de batteries 2 et 3 : ne s'affiche qui si l'affichage de l'état de charge (SOC)
des groupes 2 + 3 est activé (voir Chapitre 10.16).
9.4
COURANT NOMINAL DU CHARGEUR
Ne s'affiche que pour les groupes de batteries 2 et 3 et seulement si l'état de charge
(SOC) des groupes 2 + 3 est activé (voir Chapitre 10.16). Pour un calcul plus précis
de l'état de charge, saisir ici le courant nominal du chargeur, tel que spécifié par le
fabricant du chargeur de batterie.
MENUS 1, 2 ET 3 DES DIFFERENTS GROUPES DE BATTERIES
129
