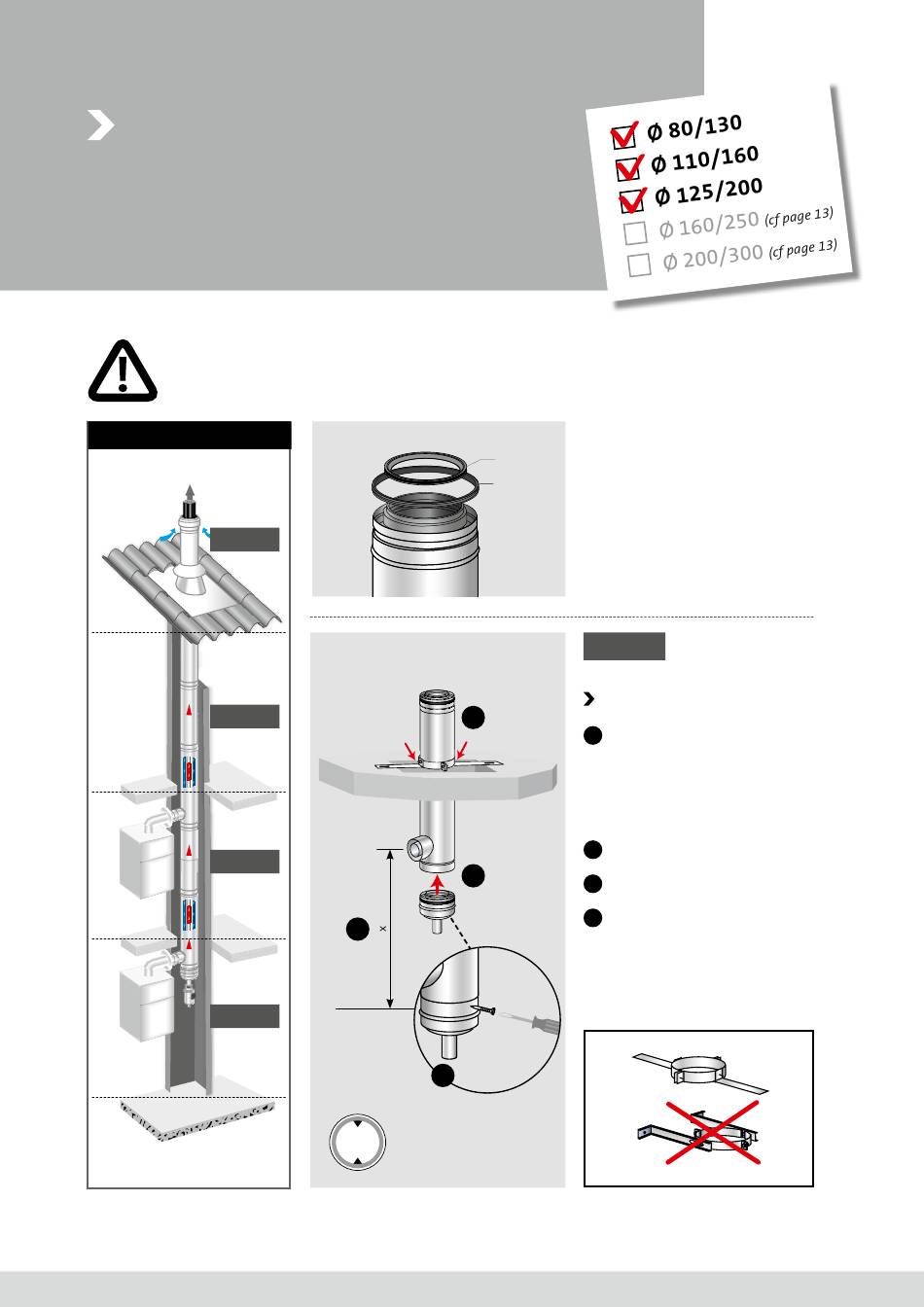

3 - NoTiCE DU MoNTAGE
SySTÈME 3CEp
CoNCENTRiQUE
ToUS lES EMBoÎTEMENTS DE CoNDUiTS DoiVENT ÊTRE RÉAliSÉS À l'AiDE DE lA CENTRoCÉRiNE
(FoURNiE) oU AVEC DE l'EAU SAVoNNEUSE !
ToUS lES ÉlÉMENTS pEUVENT ÊTRE FiXÉS ENSEMBlE À l'AiDE DES ViS FoURNiES.
VUE GÉNÉRAlE
Étape 4
Étape 3
Étape 2
Étape 1
a
b
KiT DE BASE SUSpENSioN
4
1
2
3
Hauteur maximale
4
entre 2 colliers
m
d'étage : 4 mètres.
iMpoRTANT :
- S 'assurer d'avoir tous les éléments
nécessaires au montage.
- V érifier que chaque élément possède
ses joints d'étanchéité installés dans
les conduits.
a - Joint conduit intérieur
b - Joint conduit extérieur
Étape 1
KIt de base suspensIon
MoNTAGE DU KiT
1
A ssembler le collecteur sous le té
avec piquage.
NB : Des éléments concentriques
peuvent être intercalés entre le té et le
collecteur afin de pouvoir positionner
le siphon plus bas.
2
D éterminer la hauteur « x »
du piquage.
3
F iger l'ensemble à l'aide des 3 vis
fournies.
4
Monter et fixer le collier d'étage.
NB : Le té permet le « passage »
à l'étage supérieur.
(1)
(2)
ColliER ÉTAGE
