a
Té
conduit
coulissant
longueur
1 mètre

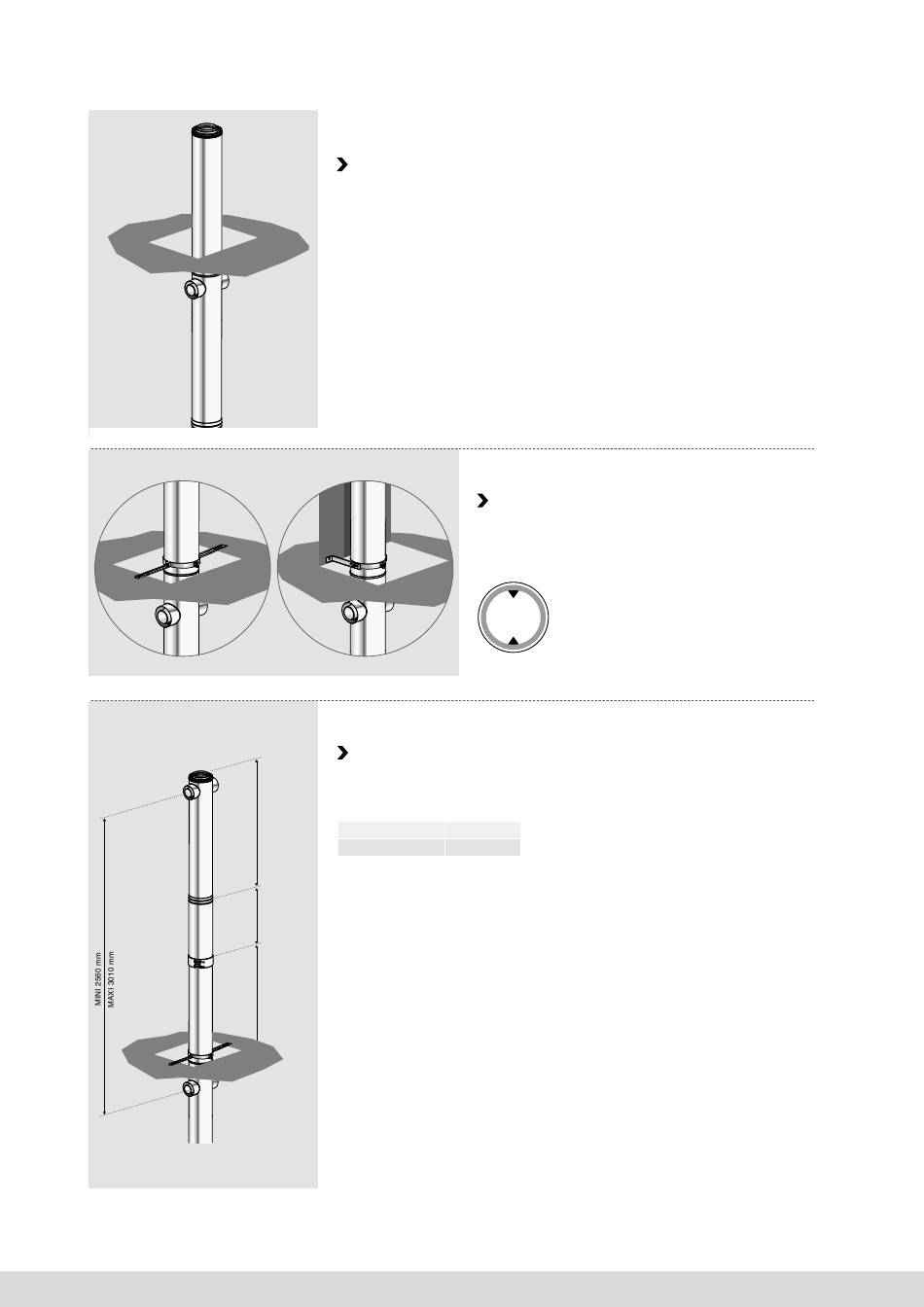

Étape 4
MoNTAGE DES loNGUEURS
Monter sur le té une longueur de 1 m.
NB : cette longueur permet le « passage » de l'étage.
b
Étape 6
MoNTAGE DU CoNDUiT CoUliSSANT
Installation du conduit coulissant.
Hauteur de l'ensemble « longueur + conduit coulissant + té ».
Hauteur mini. (mm)
Hauteur maxi. (mm)
Pour des hauteurs d'étages supérieures, intercaler une longueur de 500 mm
entre la longueur de 1 000 mm et le conduit coulissant.
Étape 5
MoNTAGE DES ColliERS D'ÉTAGES
Monter et fixer le collier d'étage sur le palier supérieur
selon le modèle a ou b.
Hauteur maximale
4
entre 2 colliers
m
d'étage : 4 mètres.
2 560
3 010
