Connexions

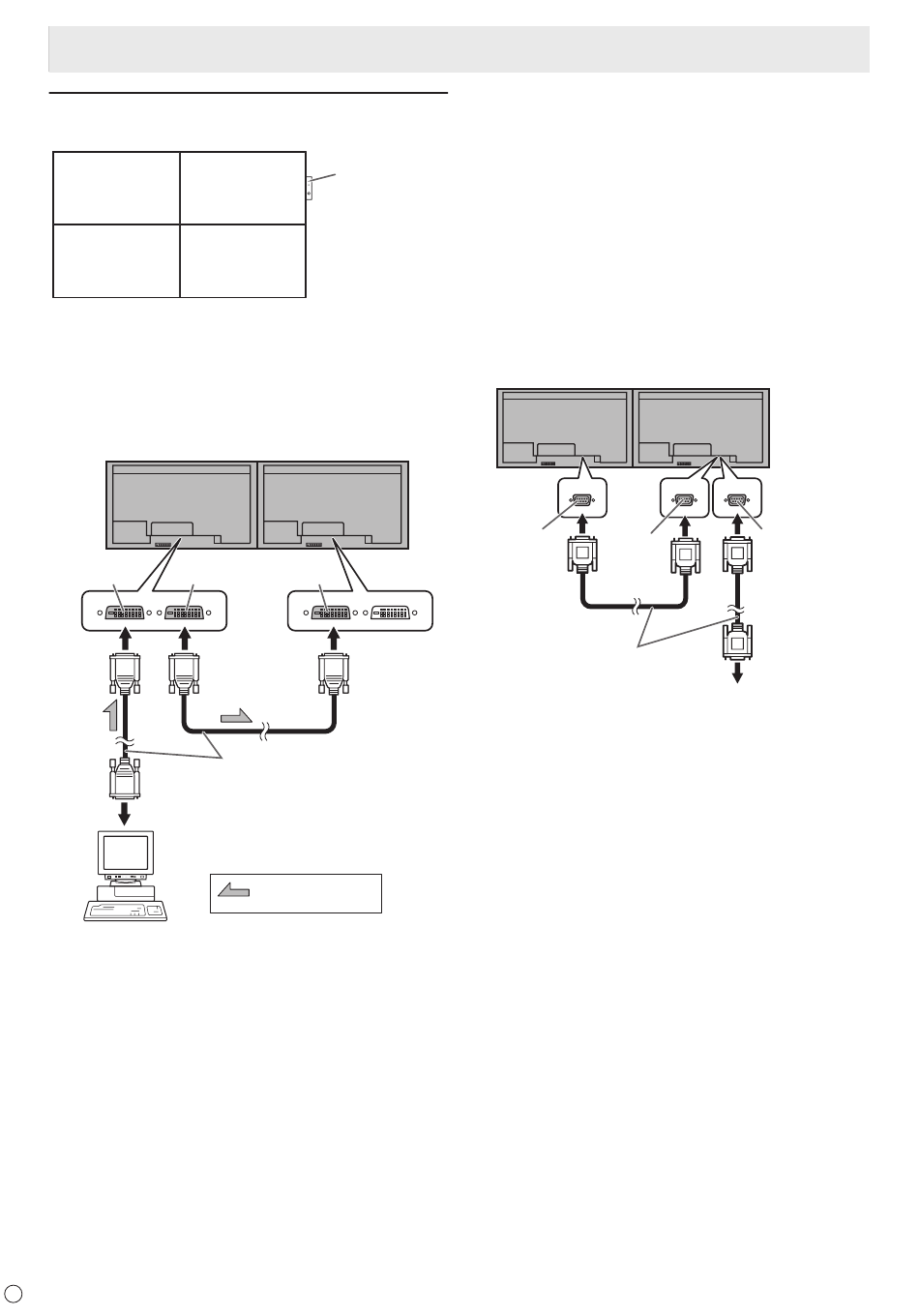

Connexion de plusieurs moniteurs

[Exemple]
Second moniteur
Esclave (moniteur suppl.) Maître (moniteur principal)
N° ident. : 2
Troisième moniteur
Esclave (moniteur suppl.)
N° ident. : 3
* Toujours installer le boîtier du capteur de télécommande
sur le moniteur maître.
■ Connexion avec le câble vidéo
Peut varier en fonction du système utilisé.
Si vous utilisez la borne PC/AV DVI-D, vous pouvez brancher
jusqu'à 5 moniteurs en série (à condition que le PN-ZB02 soit
connecté).
Premier moniteur
Borne d'entrée Borne de sortie
PC/AV DVI-D PC/AV DVI-D
Vers la borne de sortie numérique RVB du PC
6
F
Premier moniteur
Boîtier de capteur
de télécommande
N° ident. : 1
(fourni avec le
PN-ZR01
(optionnel))
Quatrième moniteur
Esclave (moniteur suppl.)
N° ident. : 4
Second moniteur
Borne d'entrée
PC/AV DVI-D
Câbles de signal numérique (DVI)
(en vente dans le commerce)
montre le sens de
circulation du signal.
■ Connexion avec le câble RS-232
Si vous connectez le moniteur en série à l'aide d'un câble
RS-232, les boutons du moniteur maître (moniteur principal)
permettent de copier les réglages sur le moniteur esclave
(moniteur supplémentaire) et il est possible de contrôler
tous les moniteurs depuis le moniteur maître. Un numéro
d'identification spécifique doit être affecté à chaque moniteur.
Le premier moniteur sera défini comme étant le moniteur
maître (moniteur principal) et le second ainsi que les suivants
seront les moniteurs esclaves (moniteurs supplémentaires).
Connectez les câbles du RS-232C dans l'ordre, en
commençant par le premier moniteur (moniteur maître). Si les
moniteurs sont connectés dans un ordre différent ils peuvent
ne pas fonctionner.
Premier moniteur : maître Second moniteur : esclave
Borne
Borne de sortie
d'entrée
RS-232C
RS-232C
Câble direct RS-232
(en vente dans le commerce)
Troisième moniteur : à brancher sur le port
Connecter le troisième moniteur et les autres moniteurs de la
même manière.
Il est possible de raccorder jusqu'a 25 moniteurs. (En
fonction de la longueur du câble utilisé et des conditions
environnantes.)
Le numéro d'identification est réglé avec les boutons du
moniteur principal. Si vous réglez sur AUTO ASSIGN ID
No. <ATTRIBUTION AUTO ID NO.> le paramètre ON, situé
dans le menu du moniteur, un numéro d'identification sera
automatiquement attribué aux différents moniteurs, en partant
du moniteur maître.
Borne de sortie
RS-232C
d'entrée RS-232C du
moniteur esclave
