Remplacement d'une batterie interne

28
7. Remettez les brides d'EBM en place si vous les avez
démontées à l'étape 2.
8. Branchez le nouveau module batterie EBM sur l'onduleur
comme le montre la Figure 27. Branchez l'autre extrémité du
câble d'EBM sur le connecteur de batterie de l'EBM.
S'il y a d'autres modules EBM, branchez le câble d'EBM sur le
connecteur de batterie de l'EBM adjacent.

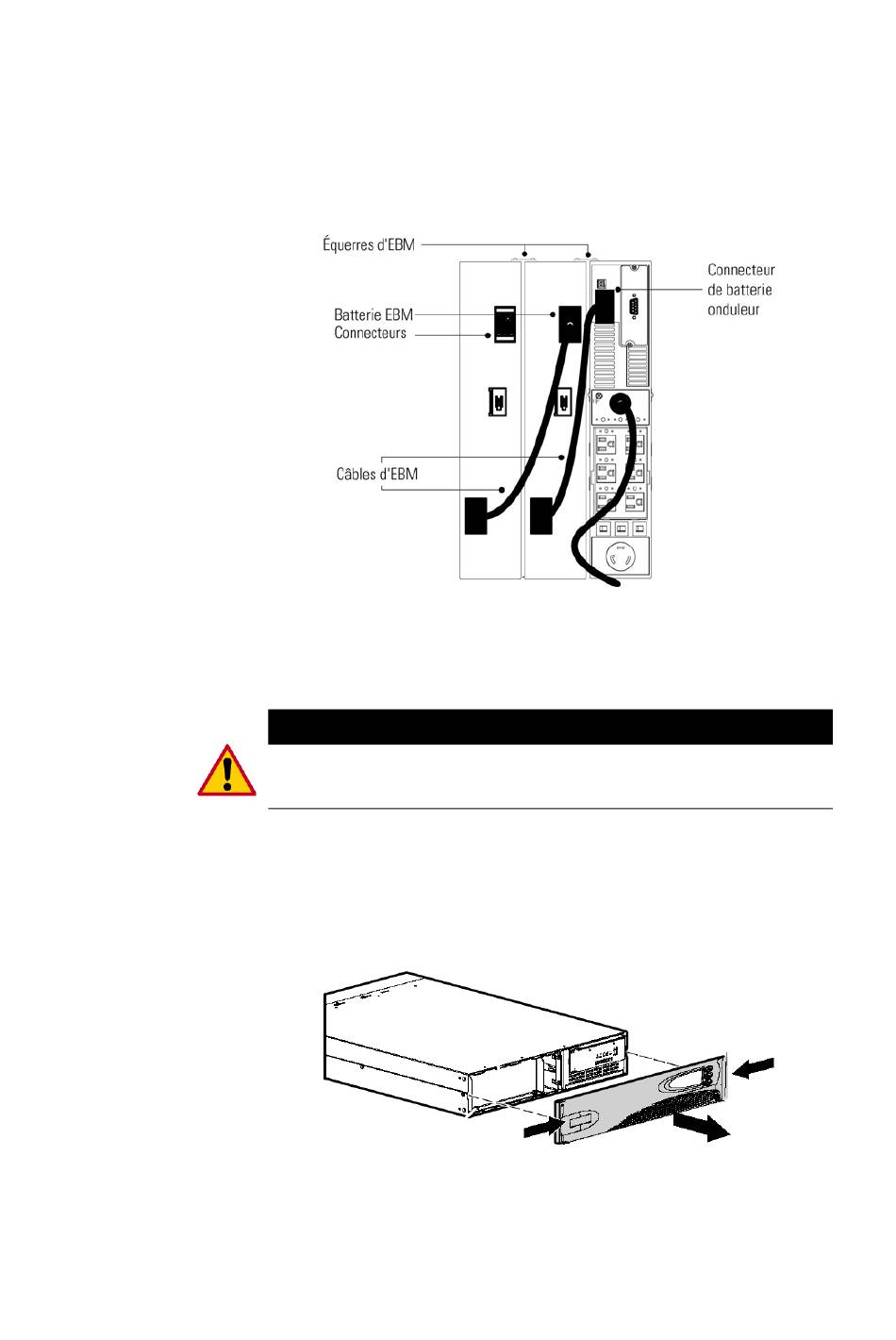

Figure 27 – Raccordement d'un module batterie EBM
La batterie est lourde (20,4 kg). En sortant la batterie de l'onduleur, faites en sorte
qu'elle repose sur une surface plane et stable. Lorsque vous la sortez de l'onduleur,
la batterie n'est pas soutenue.
Pour remplacer une batterie interne, procédez de la façon suivante :
1. Retirez le panneau avant de l'onduleur en tirant des deux
côtés.
2. Dévissez les trois écrous (un écrou dans l'angle supérieur
gauche et deux écrous dans la partie inférieure de l'équerre)
et mettez de côté l'équerre de maintien de la batterie.
Guide d'utilisation du Powerware® 5125 (2400 à 3000 VA) • 164201383 B
ATTENTION
