各部の名称と働き

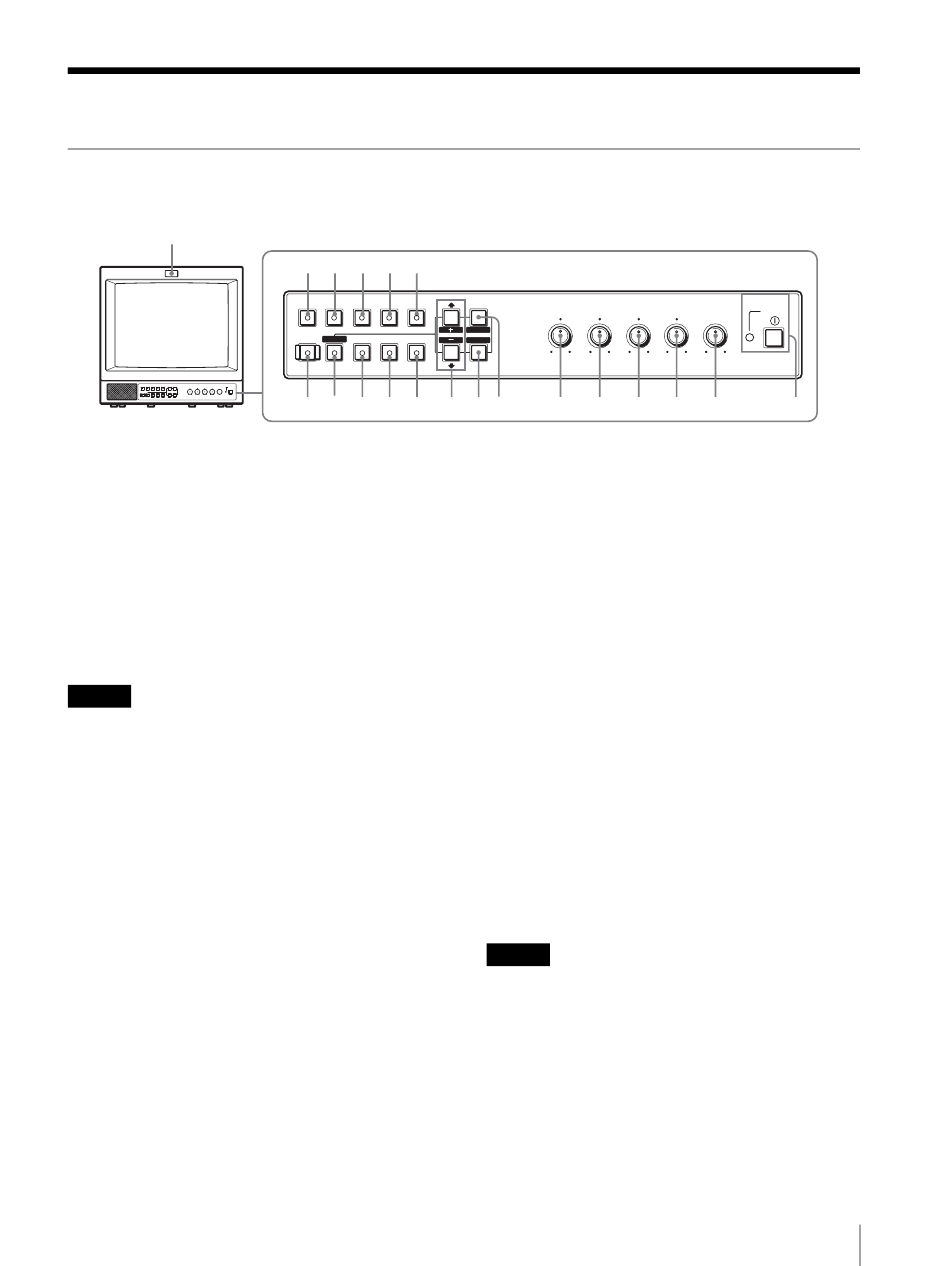

操作パネル
w;
a
POWER!（電源）スイッチ
押し込むと電源が入り、インジケーターが点灯します。
もう一度押すと、電源が切れます。
b
VOLUME（音量）調整つまみ
c
CONTRAST 調整つまみ
d
PHASE（色相）調整つまみ
ご注意
PAL およびコンポーネント信号では、色相（フェーズ）
の調整はできません。
e
CHROMA（色の濃さ）調整つまみ
f
BRIGHT（明るさ）調整つまみ
g
MENU/EXIT ボタン
メニューを出したり消したりするときに使います。
h
ENTER/SELECT ボタン
メニューで内容を決定するときに使います。
i M
/+（カーソル上方向移動 / 調整）ボタン
m /–（カーソル下方向移動 / 調整）ボタン
メニューでカーソルを動かしたり、数値を調整したりす
るときに使います。
j
EXT SYNC（外部同期）ボタンとインジケーター
同期信号を選びます。
EXT SYNC 入力端子から入力された外部同期信号で同期
をとるときは、このボタンを押します。
qg qh qj qk ql
LINE LINE RGB/ OPTION OPTION
A B COMPONENT A B MENU
E X I T
RESET
SELECT
DEGAUSS BLUE UNDER 16 : 9 EXT
ENTER
ONLY SCAN SYNC
qf qd qs qa q; 9 8
BRIGHT CHROMA PHASE CONTRAST
– + MIN MAX PUR GRN MIN MAX MIN MAX
7 6 5 4
k
16：9 ボタンとインジケーター
横縦比 16：9 の信号をモニターするときに押します。
l
UNDERSCAN ボタンとインジケーター
押すとアンダースキャンモードになります。
画面サイズが約 5% 縮小され、画像の四隅まで表示され
ます。
m
BLUE ONLY ボタン （RESET ボタン） とインジケー
ター
･ 赤と緑の信号がカットされ、青信号のみが表示されま
す。
色の濃さ（クロマ）や色相（フェーズ）の調整、VTR
ノイズの監視が容易に行えます。 （色相（フェーズ）の
調整ができるのは NTSC の映像信号だけです。 ）
･ メニュー項目を調整中に押すと、調整が無効になり、調
整前の設定値に戻ります。
n
DEGAUSS（消磁）ボタンとインジケーター
消磁したいとき、このボタンを 1 回押します。もう一度
使用するときは 10 分以上間隔をおいてください。
ご注意
スクリーンメニューが表示されている状態では、
DEGAUSS ボタンは効きません。
手動で消磁を行う場合は、MENU/EXIT ボタンでスク
リーンメニューを消してから行ってください。
o
LINE A ボタンとインジケーター
LINE A 入力端子からの信号をモニターするときに押しま
す。
VOLUME POWER
3 2 1
