Produktinformationen

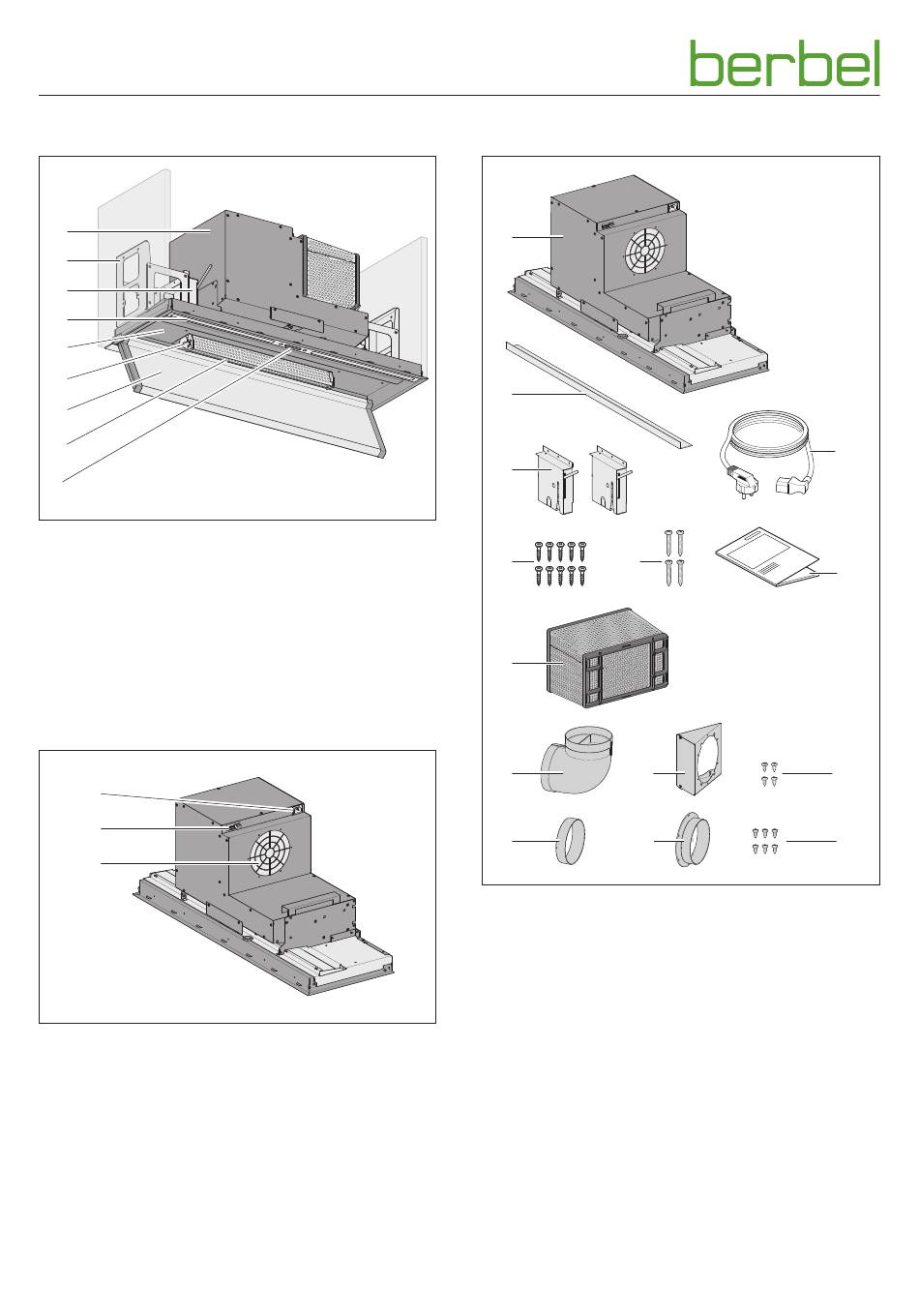

2.3 Produktübersicht
A
B
C
D
E
F
G
H
I
A Haubenkorpus
B Montagehilfsrahmen (optional, nur BEH 90 FLU)
C Befestigungskonsolen
D Kochfeld-Beleuchtung
E Oberschale mit Prallkante (herausnehmbar)
F Capillar Trap (herausnehmbar)
G Unterschale (herausnehmbar)
H Typenschild (im Lufteinzugsschacht)
I Bedienfeld
D „4.2 Bedienfeld" (Seite 25).
A
B
C
A Netzsteckeranschluss
B Anschlussklemmen für Mauerkasten, Fensterkontakt-
schalter (Multifunktions kontakt) und Bus-Anbindung
C Lüfterabgang
6
2.4

Lieferumfang

A
B
C
E F
H
I K
J L
A Haubenkorpus
B Passwinkelleiste
C 2 Befestigungskonsolen
D Netzkabel mit Stecker
E 10 Spanplattenschrauben PZ2 4,5 x 16 mm
F 4 Blechschrauben PZ2 3,5 x 19 mm
G Gebrauchs- und Montageanleitung
Nur bei Ausführungen für den Umluftbetrieb:
H Umluftfilter
Nur bei Ausführungen für den Abluftbetrieb:
I 90-Grad-Bogen
J Adapterring
K Blechadapter
L Kunststoffstutzen
M 4 Blechschrauben PZ2 3,5 x 6,5 mm für Blechadapter
N 6 Blechschrauben PZ2 3,5 x 6,5 mm für Kunststoffstutzen
D
G
M
N
