Montage

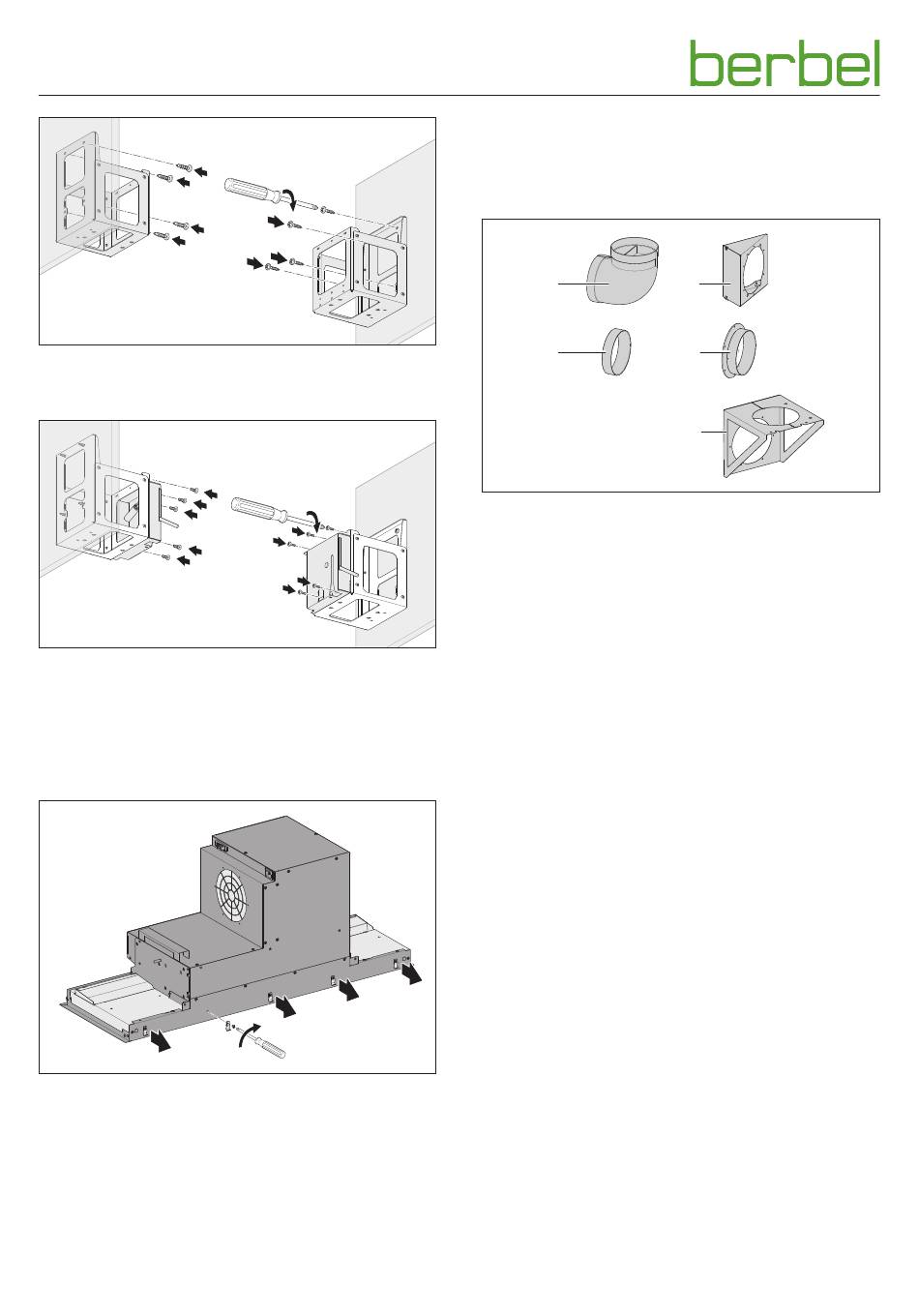

☞ Befestigen Sie die Montagehilfsrahmen am Schrank
(Spanplattenschrauben PZ2 4,5 x 16 mm).
☞ Schrauben Sie die Befestigungskonsolen auf die
Montagehilfsrahmen (Blechschrauben PZ2 3,5 x 6,5 mm).
Nur bei Schranktiefe 300 - 310 mm oder bei Montage im
Einbaurahmen (optional):
Die Anbringung der Passwinkelleiste an der Haubenkorpus-
rückseite ist nicht möglich.
☞ Lösen Sie die Haltespangen der Passwinkelleiste vom
Haubenkorpus.
16
Bei Ausführungen für den Abluftbetrieb:
Um die Montage zu erleichtern, können nachstehende Teile
bereits am Haubenkorpus angebracht werden, bevor der
Haubenkorpus eingebaut wird.
A
B
A 90-Grad-Bogen
B Adapterring
C Blechadapter
D Kunststoffstutzen
E Haltekonsole (nur bei Ausführungen mit Umluftfilter
permalyt BUR 125)
Die Anbringung ist beim Anschluss der Abluftleitung
beschrieben.
D „3.5.8 Abluftleitung anschließen (bei Abluftbetrieb)"
(Seite 21).
Bei Ausführungen für den Umluftbetrieb und Montage
im Einbaurahmen (optional) kann der Umluftfilter bereits
aufgesetzt werden.
D „3.5.7 Filter aufsetzen (bei Umluftbetrieb)" (Seite 21).
C
D
E
6003295_e – 27.02.2018
