Produktinformationen

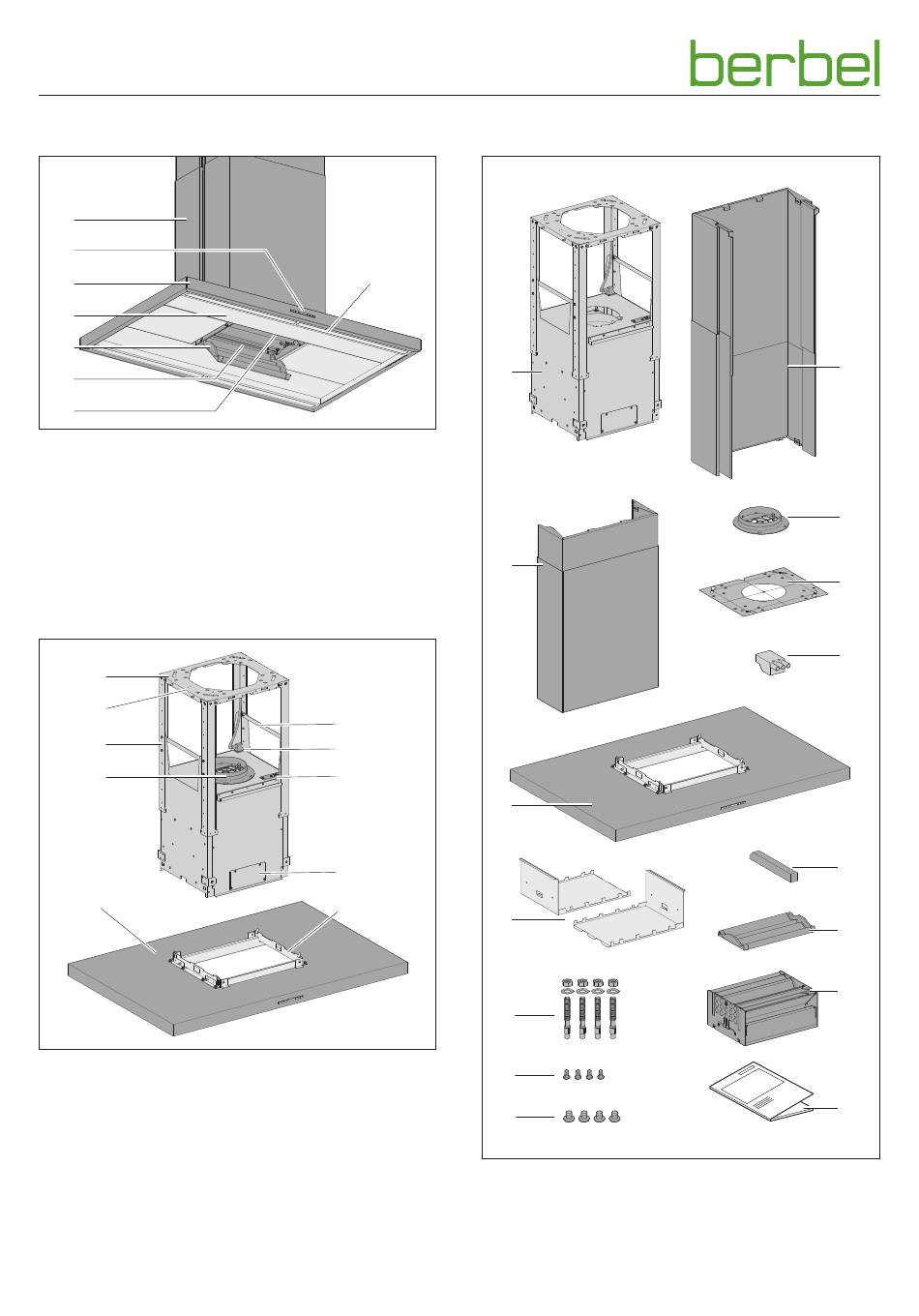

2.3 Produktübersicht
A
B
C
D
E
F
G
A Teleskop-Kaminturm mit Verkleidung
B Bedienfeld
C Haubenkorpus
D Oberschale
E Unterschale (herausnehmbar)
F Abscheideeinheit (herausnehmbar) bestehend aus
Zentrifugalabscheidung und Auffangsieb („Capillar Trap")
G Typenschild (im Lufteinzugsschacht der Abscheideeinheit)
H Kochfeld-Beleuchtung
A
B
C
D
I
A Deckenbefestigungsblech
B Anschlussbuchse für das Netzkabel (Wieland)
C Eckverbindungen mit Höheneinstellung
D BackFlow-Stutzen (bei Verwendung der BackFlow-
Technologie)
E Versteifungslaschen
F Netzkabel mit Wielandstecker und Kaltgerätestecker
G Anschlussbuchsen für Zubehör
H Kabelanschlüsse
I Haubenkorpus
J Anbindung an Kaminturm und Kaminverkleidung
6
2.4
H
A
C
E
F
G
G
H
J
H
I
J
K

Lieferumfang

B
D
E
F
L
M
N
O
