3.5.9 Inserimento Capillar Trap, listello deflettore e
vaschetta inferiore

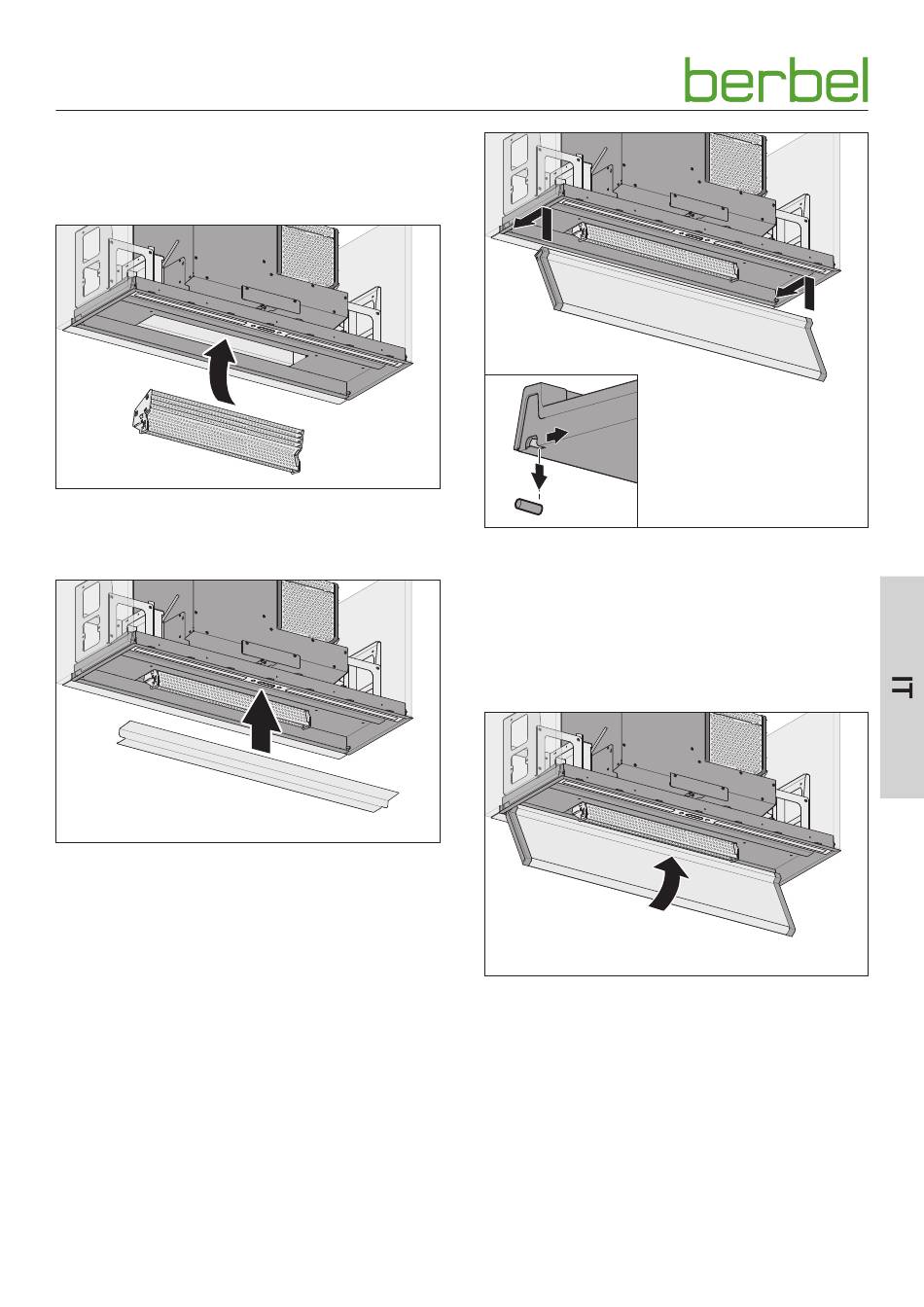

Dopo il montaggio, si devono reinserire le parti interne.
☞ Afferrando il Capillar Trap con entrambe le mani inserirlo
con un movimento curvato nel vano porta-Capillar Trap.
☞ Spingere il Capillar Trap verso l'alto fino ad incastrarlo.
☞ Applicare il listello deflettore sulla vaschetta superiore.
☞ Controllare che il listello deflettore appoggi correttamente
e venga tenuto in posizione dal magnete.
6003295_e – 27.02.2018
2.
1.
☞ Da sotto, inserire la vaschetta inferiore nell'apparecchio,
fino a quando le scanalature di guida della vaschetta
inferiore si trovano su entrambi i lati prima dei perni di
guida.
☞ Abbassare la vaschetta inferiore di ca. 10 mm.
☞ Tirare la vaschetta inferiore indietro fino ad incastrarla.
☞ Controllare che la vaschetta inferiore si possa muovere
liberamente.
☞ Inclinare la vaschetta inferiore verso l'alto fino a sentire
aderire i due magneti di chiusura.
