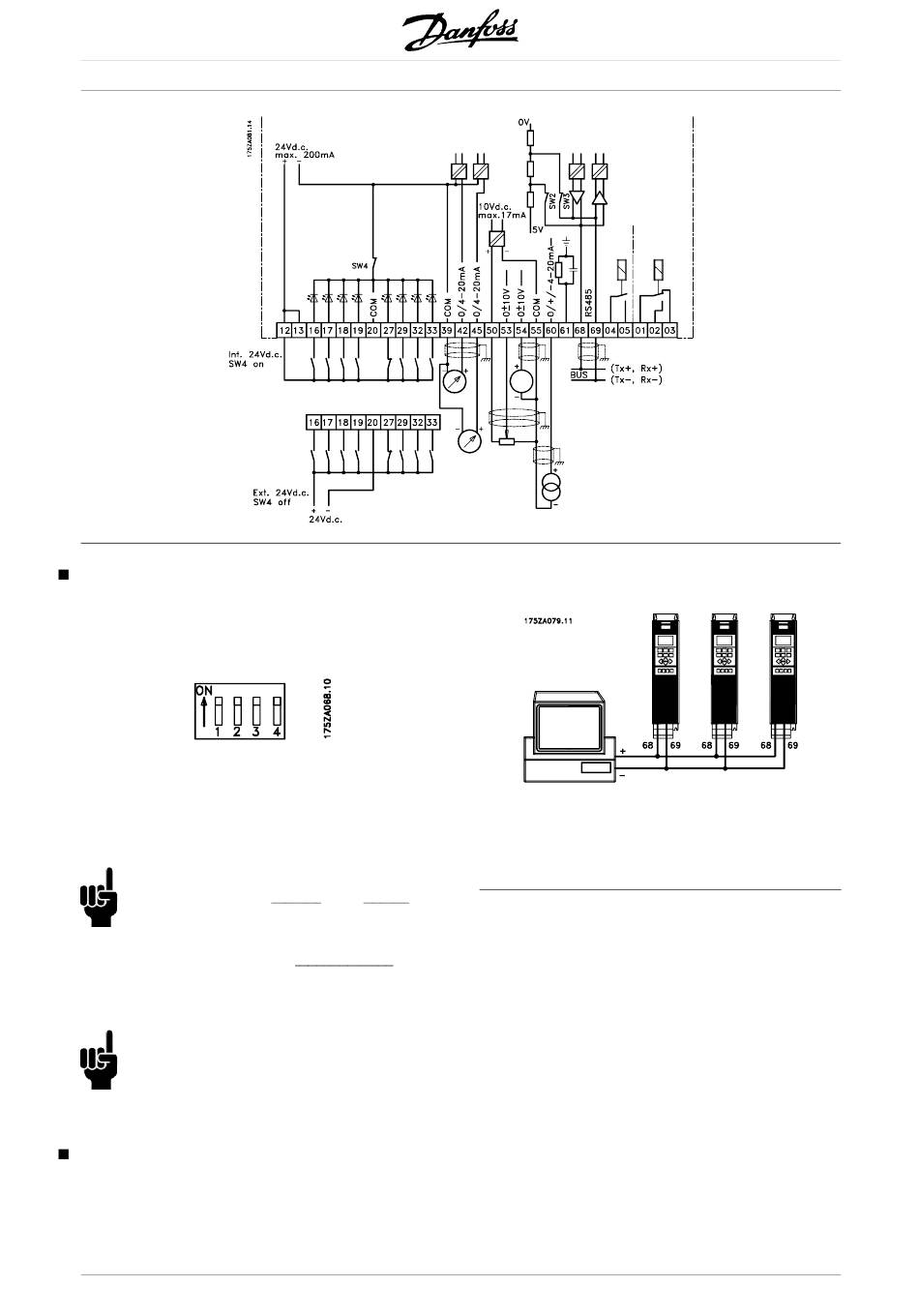

Commutateurs 1-4

Le sélecteur se trouve sur la carte de commande.
L'utiliser pour la communication série et l'alimentation
CC. La position indiquée correspond au réglage
d'usine. Le commutateur 1 n'a pas de fonction.
Le commutateur 1 n'a pas de fonction.
Les commutateurs 2 et 3 sont utilisés pour
la terminaison d'une interface RS-485 de
communication série.
N.B. !
Lorsque le VLT est le premier ou le dernier
dispositif d'une communication série, les
commutateurs 2 et 3 doivent être en position
ON dans le VLT concerné. Sur tous les autres
VLT de la communication série, les commutateurs
2 et 3 doivent être en position OFF.
N.B. !
Notez que lorsque le commutateur 4
est en position "OFF", l'alimentation 24
V CC externe est isolée galvaniquement
du variateur de vitesse VLT.

Raccordement du bus

La liaison série selon la norme RS 485 (2 conducteurs)
est raccordée aux bornes 68/69 du variateur de
vitesse (signaux P et N). Le signal P correspond
au potentiel positif (TX+, RX+). Le signal N au
potentiel négatif (TX-, RX-).
66
VLT® Série 6000 HVAC
Utiliser des liaisons parallèles pour raccorder plusieurs
variateurs de vitesse au même maître.
Afin d'éviter des courants d'égalisation de potentiel
dans le blindage, celui-ci peut être mis à la terre via
la borne 61 reliée au châssis par une liaison RC.
MG.60.A9.04 - VLT est une marque déposée Danfoss
