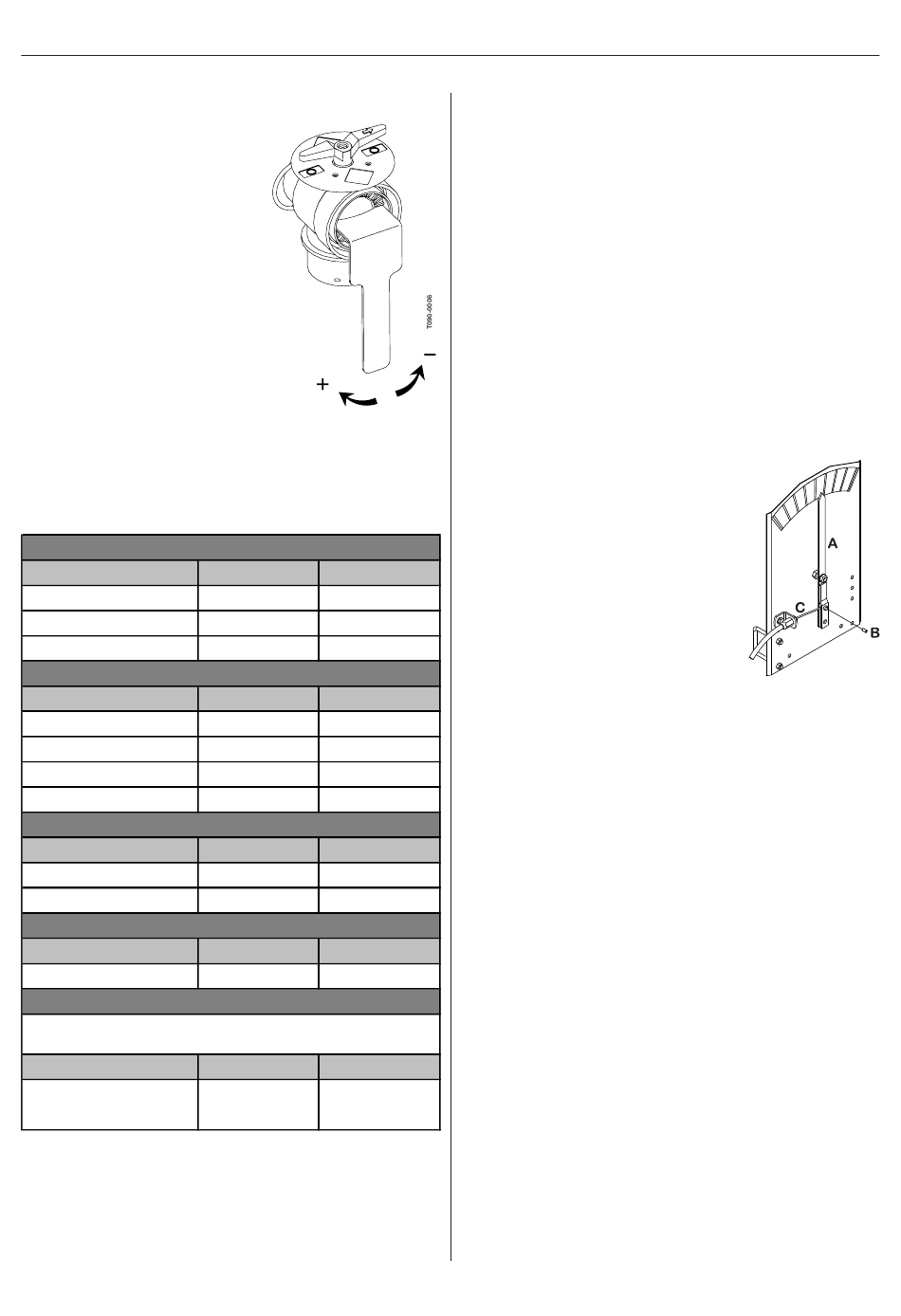

Réglage des vannes 3 voies
Vous pouvez régler les vannes
MANIFOLD si vous les trouvez
trop dures à tourner, ou au
contraire trop lâches (= risque de
fuite).
Le réglage est correct lorsque
vous pouvez tourner la vanne
d'une main sans forcer.
Utilisez un outil adéquat et
tournez la rondelle dentée à
l'intérieur de la vanne, comme
illustré sur le schéma.
Remplacement des ampoules
Signalisation électrique arrière HELLA
Fonction
Feu arrière
Feu stop
Clignotant
Signalisation électrique arrière GEKA (avec voyants)
Fonction
Feu arrière
Feu stop
Clignotant
Feu de position, avant
Phares de travail
Fonction
Eclairage rampe
Eclairage zone travail
Eclairage plaque minéralogique HELLA
Fonction
Eclairage plaque
Signalisation électrique latérale
Pour changer l'ampoule, sortez précautionneusement l'objectif de son
logement en caoutchouc.
Fonction
Feu de position latéral
blanc, rouge, jaune
68
Entretien
Ampoule (DIN)
Volt / Watt
R5W
12V / 5W
P21W
12V / 21W
P21W
12V / 21W
Ampoule (DIN)
Volt / Watt
R5W
12V / 5W
P21W
12V / 21W
P21W
12V / 21W
(GEKA)
12V / 5W
Ampoule (DIN)
Volt / Watt
H3
12V / 55 W
124 98
12V / 21W
Ampoule (DIN)
Volt / Watt
R10W
12V / 10W
Ampoule (DIN)
Volt / Watt
R5W
12V / 5W
Pour remplacer une ampoule
1. Eteignez la lumière.
2. Desserrer les vis sur la lampe et enlevez le couvercle
ou l'optique.
3. Enlevez l'ampoule.
4. Mettez une ampoule neuve, replacez le couvercle et
serrez les vis.
NOTA ! Si vous utilisez des ampoules halogènes, ne
mettez jamais vos doigts sur l'ampoule. L'humidité
naturelle de la peau provoque un court circuit à
l'allumage. Prenez l'ampoule à l'aide d'un chiffon ou d'un
essuie tout.
Réglage de l'indicateur de correcteur
de dévers
Si la flèche A de l'indicateur ne
correspond pas avec la position de la
rampe, vous pouvez la régler.
1. Desserrez le petit boulon B suffi-
samment pour relâcher le câble C.
2. Mettez la flèche A en position
correcte et resserrez le boulon B
contre le câble C.
F 039
F 14 08 04
T112-0008
