Fonctionnement
Fonctionnement de la rampe
ATTENTION ! Avant de déplier la rampe, attelez
le pulvérisateur au tracteur pour éviter son
basculement.
DANGER ! Avant
de déplier/replier
la rampe, vérifiez
que rien ni per-
sonne ne se
trouve dans son
champ de
manœuvre.
DANGER ! Suivez attentivement les recomman-
dations ci-dessous lorsque vous travaillez à
proximité de lignes électriques :
N'utilisez pas les fonctions de dépliage/repliage de la
rampe à proximité de lignes électriques.
Des mouvements incontrôlés de la rampe peuvent lui
faire toucher des lignes électriques aériennes.
NOTA ! Un autocollant d'avertissement réf. 978448 est
livré avec le pulvérisateur. Il doit être collé dans la
cabine du tracteur bien en vue de l'opérateur.

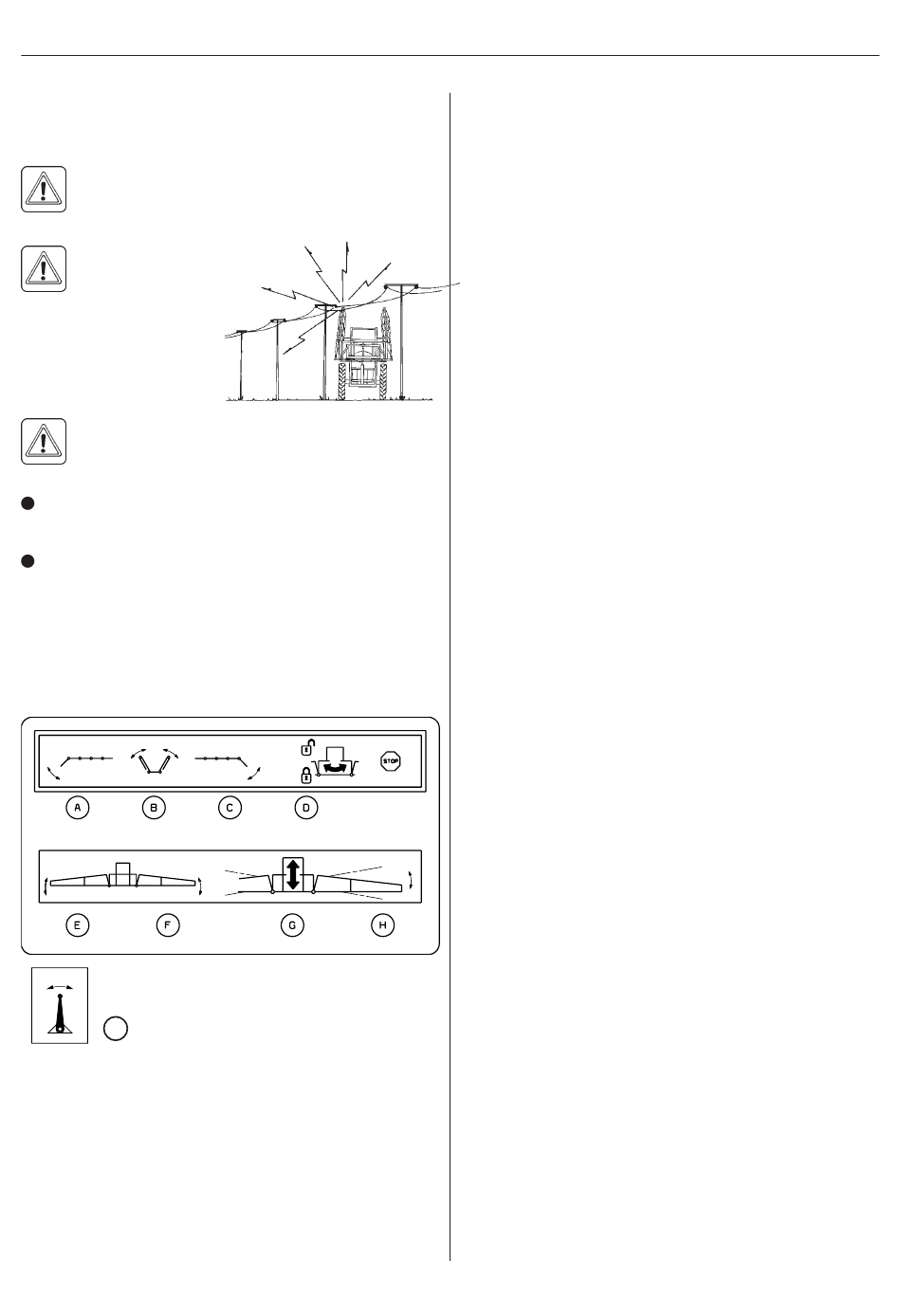

Boîtier de commande :
I
A. Dépliage/repliage de la section d'extrémité gauche
B. Dépliage/repliage des sections intermédiaires
C. Dépliage/repliage de la section d'extrémité droite
D. Verrouillage de la suspension
E. Géométrie variable du côté gauche (GVA
uniquement)
F. Géométrie variable du côté droit (GVA uniquement)
G. Montée/descente de la rampe
H. Correcteur de dévers
I. Mode suiveur (STEER TRACK uniquement)
30
Fonctionnement
Dépliage de la rampe
1. Relevez l'interrupteur G pour dégager la rampe des
NOTA ! Avant de continuer, vérifiez que la rampe est
bien dégagée des supports.
2. Relevez les interrupteurs E et F pour monter la rampe
3. Relevez l'interrupteur B pour déplier les sections
4. Relevez les interrupteurs A et C pour déplier les
5. Baissez l'interrupteur G pour descendre la rampe à
6. Relevez l'interrupteur D pour déverrouillez la sus-
T029-0010
IMPORTANT ! Les 4 fonctions figurant en haut du
boîtier (dans le rectangle marqué du signe STOP)
doivent être utilisées pulvérisateur à l'arrêt. Vous risquez
d'endommager la rampe en ne suivant pas cette recom-
mandation.
Repliage de la rampe
1. Relevez l'interrupteur G pour monter la rampe au
2. Vérifiez que l'interrupteur H (correcteur de dévers) est
3. Baissez l'interrupteur D pour verrouiller la suspension.
4. Repliez les sections d'extrémité, interrupteurs A et C.
5. Relevez les interrupteurs E et F pour monter la rampe
6. Repliez les sections intermédiaires, interrupteur B.
7. Baissez la rampe, interrupteur G, jusqu'à ce qu'elle
8. Baissez les sections droite et gauche, interrupteurs E
T032-0002
T030-0004
F 07 01 04
supports de transport arrières.
(GVA).
intermédiaires.
sections d'extrémité.
environ 50 cm au dessus des cultures ou du sol.
pension.
maximum.
en position neutre.
(GVA).
touche les supports de transport.
et F, jusqu'à ce qu'elles reposent dans les supports
de transport.
