Outils et logiciels
CalMaster2 et CheckMaster
3.3.8 Connexion d'AquaMaster à CalMaster2 grâce à des connecteurs MIL
MIL 7 broches
ou
MIL 19 broches
Vert 12

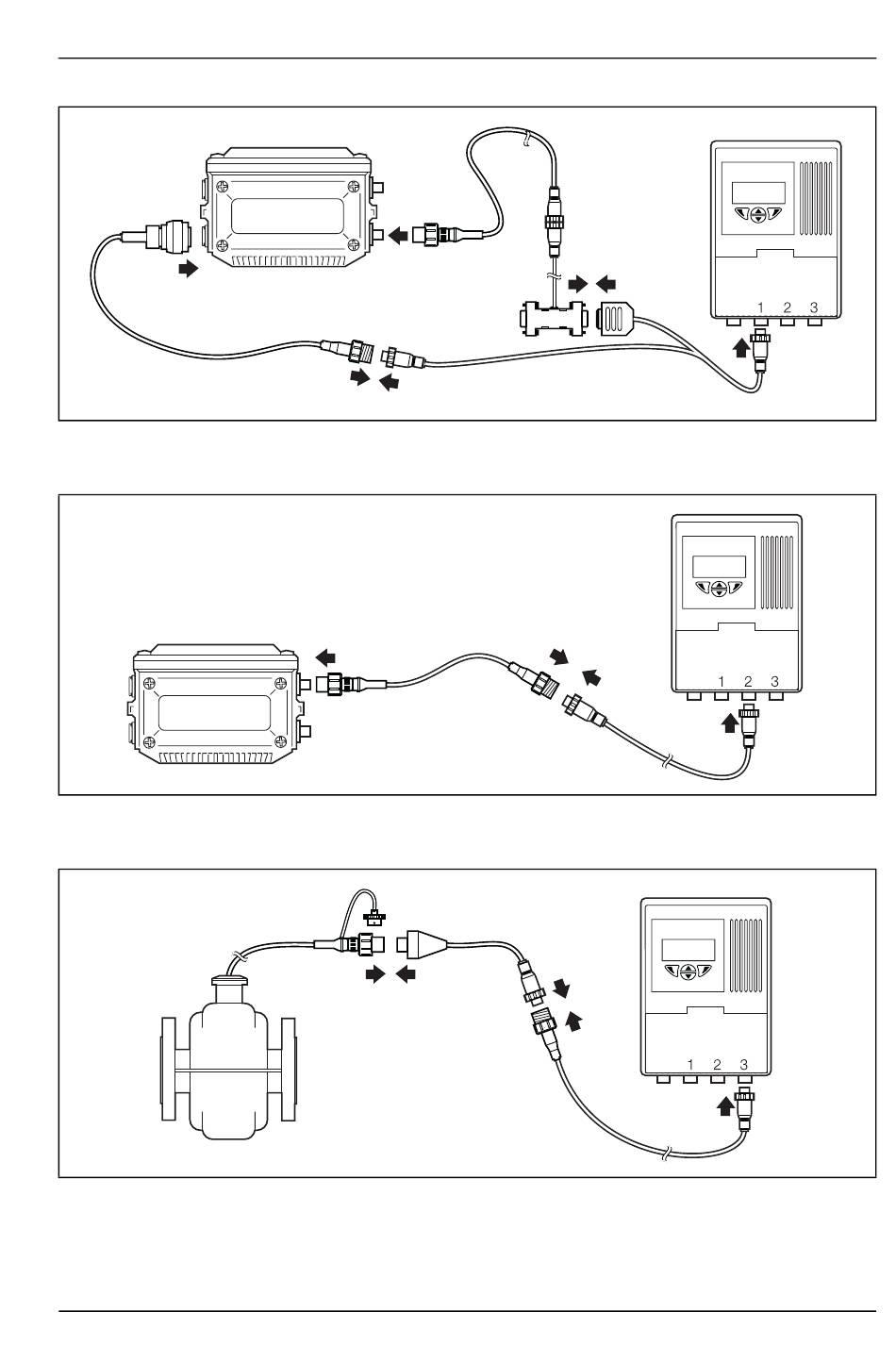

Fig. 3.13 Raccord des câbles de communication
Fig. 3.14 Raccord des câbles du transmetteur
Fig. 3.15 Raccord des câbles du capteur
Pour tester AquaMaster, voir Section 4, page 20
IM/VCM2-F
Edition 6
Rouge 1
Jaune 1
Vert 2
Vert 3
3 Installation
Rouge 11
Rouge 1
Jaune 1
Rouge 2
Rouge 3
17
