11. Après chaque test, un écran de statut apparaît :
P=12 M=0 F=0
Il affiche le nombre de tests réussis, marginaux ou non réussis. Il peut également indiquer la
marge de progression, le nombre de tests allant de 24 à 26 (en fonction de la sélection
effectuée).
12. Une fois tous les tests effectués, l'écran d'initialisation s'affiche. Débranchez le débitmètre,
connectez-en un nouveau (recommencez la procédure à partir de l'étape 3) et appuyez sur
« Ok », ou attendez deux minutes pour que CalMaster2 s'éteigne automatiquement.
4.2 Connexion de CalMaster2 à un ordinateur
Attention.
Si la batterie n'est pas suffisamment chargée pour effectuer un téléchargement,
CalMaster2 s'éteindra probablement automatiquement avant la fin du téléchargement.
Le cas échéant, le test sera corrompu et perdu. Rechargez CalMaster2 (voir Section 6,
page 40) et réinitialisez CalMaster2 (voir Section 5.4.1, page 28).
CalMaster2 s'éteint automatiquement après deux minutes, à moins qu'il ne télécharge
des vérifications. Pour l'allumer, débranchez l'adaptateur secteur, appuyez sur le bouton
« On » et rebranchez ensuite l'adaptateur secteur.
Connectez CalMaster2 à l'ordinateur à l'aide du câble RS232 fourni (voir Fig. 4.1). Il est
recommandé de brancher CalMaster2 sur le secteur lors du téléchargement (voir Section 6,
page 40).

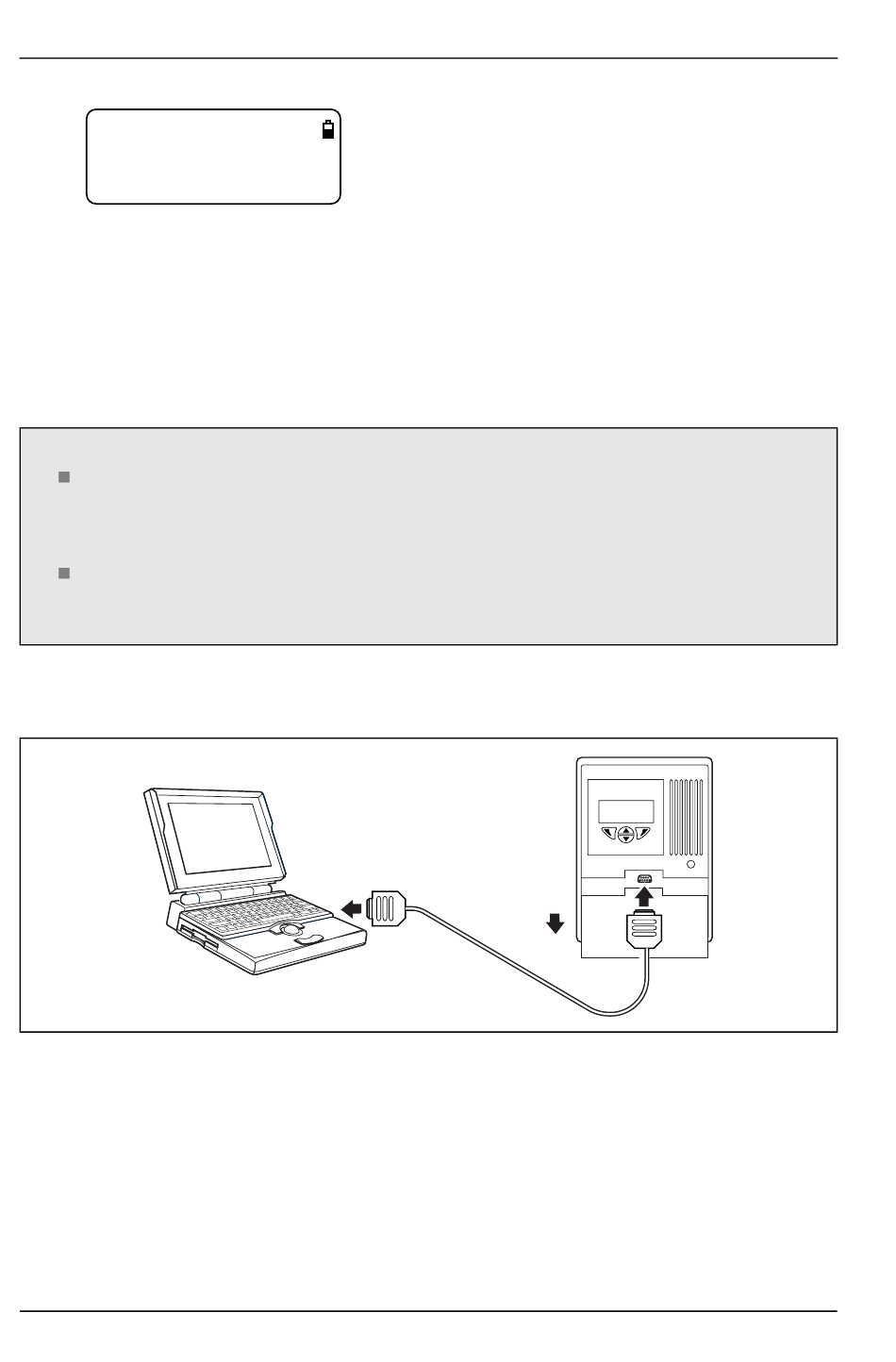

Fig. 4.1 Connexion de CalMaster2 à un ordinateur
Pour connecter CalMaster2 à un ordinateur :
Faites glisser le couvercle A vers le bas pour accéder au port série.
1.
Connectez le câble RS232 à CalMaster2 B.
2.
Connectez le câble RS232 à l'ordinateur C.
3.
22
C
A
B
IM/VCM2-F
4 Test
Edition 6
