Manuel de mise en service
Liquistation CSF48

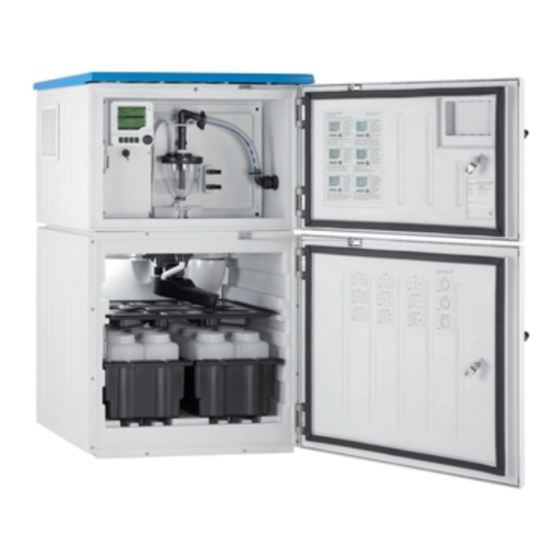

Préleveur automatique pour liquides
Maintenance & Diagnostic
Liquistation CSF48
BA463C/14/FR/14.11
71140544
valable à partir de :
version de software 01.02.00

Publicité

Table des Matières
loading

Manuels Connexes pour Endress+Hauser Liquistation CSF48

Sommaire des Matières pour Endress+Hauser Liquistation CSF48

  • Page 1 Manuel de mise en service Liquistation CSF48 Préleveur automatique pour liquides Maintenance & Diagnostic Liquistation CSF48 BA463C/14/FR/14.11 71140544 valable à partir de : version de software 01.02.00...

  • Page 2: A Propos De Ce Manuel

    A propos de ce manuel Ce manuel décrit toutes les tâches que vous devez effectuer dans le cadre de la maintenance, du diagnostic et de la recherche des défauts. Vous trouverez ici une description des éléments suivants : • Menu "Diagnostics" –...

  • Page 3: Table Des Matières

    Accessoires....56 Accessoires pour Liquistation CSF48 ..56 Câbles de mesure ....59 Capteurs .

  • Page 4: Maintenance

    à ce que le nettoyage soit toujours réalisé régulièrement. Remplacement des pièces d'usure Les pièces d'usure sont remplacées tous les un ou deux ans par le Service Endress+Hauser. Pour cela, veuillez contacter votre agence commerciale. Endress+Hauser vous propose un contrat de maintenance. Celui-ci vous permet d'améliorer la sécurité...

  • Page 5: Remplacement Du Tuyau De Pompe

    Liquistation CSF48 Maintenance Remplacement du tuyau de pompe ATTENTION Risque de blessures par pièces en rotation Mettez le préleveur hors service avant d'ouvrir la pompe péristaltique. Protéger le préleveur contre une mise en service involontaire avant d'intervenir sur la pompe péristaltique ouverte.

  • Page 6: Mauvais Volume D'échantillon

    Maintenance Liquistation CSF48 Support Tuyau d'aspiration Collier de serrage Bague de marquage Rotor de pompe a0014116 Fig. 2 : Remplacement du tuyau de pompe Retirez le collier de serrage (pos. 8) et enlevez le tuyau d'aspiration (pos. 2) de la pompe.

  • Page 7: Nettoyage

    Liquistation CSF48 Maintenance Nettoyage 1.3.1 Boîtier Nettoyez le boîtier avec un produit de nettoyage à base de savon vendu dans le commerce. AVIS Produits de nettoyage interdits Risque de dommage sur la surface ou le joint du boîtier ! N'utilisez pas de bases ou d'acides minéraux concentrés pour le nettoyage.

  • Page 8: Parties En Contact Avec Le Produit

    Maintenance Liquistation CSF48 1.3.2 Parties en contact avec le produit Après le nettoyage, rincez soigneusement à l'eau claire toutes les parties en contact avec le produit pour éviter que des résidus de produit de nettoyage n'altèrent les échantillons suivants. Version avec pompe à membrane a0013896 Fig.

  • Page 9: Version Avec Pompe Péristaltique

    Liquistation CSF48 Maintenance Version avec pompe péristaltique a0014004 Fig. 4 : Version avec pompe péristaltique Tuyau d'aspiration Capteur de pression Raccord de tuyau Pour nettoyer les parties en contact avec le produit, procédez de la façon suivante : Dévissez l'alimentation en échantillon du raccord de tuyau (pos. 3).

  • Page 10: Intérieur De La Pompe Péristaltique

    Maintenance Liquistation CSF48 Intérieur de la pompe péristaltique ATTENTION Risque de blessures par pièces en rotation Mettez le préleveur hors service avant d'ouvrir la pompe péristaltique. Protéger le préleveur contre une mise en service involontaire avant d'intervenir sur la pompe péristaltique ouverte.

  • Page 11: Ventilateur Et Condenseur

    Liquistation CSF48 Maintenance Pour nettoyer le bras répartiteur, procédez de la façon suivante : Détachez le tube d'évacuation (pos. 2). Poussez le pare-gouttes vers le haut. Retirez le bras répartiteur par l'avant. Retirez le couvercle. Nettoyez ces parties avec de l'eau ou de l'eau savonneuse. Si nécessaire, utilisez un goupillon.

  • Page 12: Capteurs Numériques (Pour La Version Avec Capteurs Avec Protocole Memosens)

    Maintenance Liquistation CSF48 1.3.5 Capteurs numériques (pour la version avec capteurs avec protocole Memosens) Si un défaut se produit ou si le plan d'entretien stipule que le capteur doit être remplacé, utilisez un capteur neuf ou un capteur préétalonné en laboratoire.

  • Page 13: Remplacement Des Accus

    Liquistation CSF48 Maintenance Remplacement des accus Pour remplacer les accus en option, retirez d'abord le cache de l'alimentation. AVERTISSEMENT Appareil sous tension Un raccordement non conforme peut entraîner des blessures pouvant être mortelles. Mettre l'appareil hors tension avant de retirer la protection du bloc d'alimentation.

  • Page 14: Menu De Diagnostic

    Menu de diagnostic Liquistation CSF48 Menu de diagnostic Le menu de diagnostic contient toutes les informations relatives à l'état de l'appareil. De plus, différentes fonctions de service sont à votre disposition. Les messages suivants s'affichent directement lorsque vous accédez au menu : •...
  • Page 15 Liquistation CSF48 Menu de diagnostic Logbook Visible dans Entrées Peut être Logbook Entrées Exportable max. désactivé effaçable effaçables Registre de version Registre événements Registre de version de Registre événements hardware Registre de données Registres données 150.000 Registre de débogage Accessible uniquement via 1000 un code upgrade spécial...
  • Page 16 Menu de diagnostic Liquistation CSF48 Diagnostic/Registres Fonction Options Info Aller à la date Entrer Utilisez cette fonction pour aller directement à une heure • Date définie dans la liste. Cela vous évite de devoir faire défiler • Heure toutes les informations. La liste complète est toutefois toujours visible.

  • Page 17: Logbook De Programmation

    Liquistation CSF48 Menu de diagnostic Diagnostic/Registres Fonction Options Info Registre programmes L'action démarre directement Sauvegarde du logbook sur une carte SD. Tous les registres de après la sélection Insérez la carte SD dans le lecteur de cartes de l'appareil données et sélectionnez le logbook à...
  • Page 18 Menu de diagnostic Liquistation CSF48 Entrée Exemple Info Volume flacon gauche 1000 Affichage du volume des flacons --> Dans le cas d'une configuration de flacons avec des volumes Volume flacon droit 3000 différents, "Volume flacon droit" reste vide Mode échantillon.

  • Page 19: Informations Système

    Liquistation CSF48 Menu de diagnostic Entrée Exemple Info Numéro d'échantillon Numéro d'échantillon courant dans le programme actuel courant Total débit depuis dernier Dans le cas de prélèvements proportionnel volume et étalonnage proportionnel débit : --> Débit depuis le dernier prélèvement Pour tous les autres types de prélèvement :...

  • Page 20: Etat Des Entrées/Sorties

    Menu de diagnostic Liquistation CSF48 Diagnostic/Information système Fonction Options Info Capteurs Dépend des capteurs Lecture seule Vous trouverez ces informations pour chaque capteur raccordés • Description disponible. Indiquez les numéros de série et références • Numéro série par ex. lors de la maintenance.
  • Page 21 Liquistation CSF48 Menu de diagnostic Diagnostic/Test système/Reset Fonction Options Info Alimentation Lecture seule La tension d'alimentation actuelle est affichée. Pour alimentation AC : 24 V ±0,5 V Pour alimentation DC : 22 ... 28 V Surintensité Lecture seule Non : pas de défaut Oui : ventilateur du groupe froid défectueux...
  • Page 22 Menu de diagnostic Liquistation CSF48 Diagnostic/Test système/Reset Fonction Options Info Volume d'échantillon 50 ... 2000 ml Dans le cas de la version avec pompe péristaltique, vous pouvez modifier le volume d'échantillon. Réglage par défaut 100 ml Volume d'échantillon Réglage par défaut Dans le cas de la version avec pompe à...
  • Page 23 Liquistation CSF48 Menu de diagnostic Diagnostic/Test système/Reset Fonction Options Info Pompe à vide Action (uniquement pour la version avec pompe à membrane) Configuration flacon Lecture seule Volume flacon Lecture seule Position distributeur Sélection Sélectionnez le flacon devant être rempli d'échantillon.

  • Page 24: Changement Capteur (Pour La Version Avec Capteurs Avec Protocole Memosens)

    Menu de diagnostic Liquistation CSF48 Changement capteur (pour la version avec capteurs avec protocole Memosens) Diagnostic/Changement capteur Fonction Options Info Liste des voies Sélection Si vous réglez la fonction sur "On", la valeur mesurée à • On la sortie courant est mise sur hold. Vous évitez ainsi •...

  • Page 25: Simulation

    Liquistation CSF48 Menu de diagnostic • Totalisat. échant. (pour la version avec pompe péristaltique) : Nombre de tous les échantillons prélevés et des erreurs de prélèvement • Durée vie tube pompe (pour la version avec pompe péristaltique) : Affichage de l'âge du tuyau en jours, heures et minutes Ce compteur doit être réinitialisé...

  • Page 26: Informations Capteur (Pour La Version Avec Capteurs Avec Protocole Memosens)

    Menu de diagnostic Liquistation CSF48 Diagnostic/Simulation Fonction Options Info Sim. valeur mesurée Sélection Si vous simulez la valeur mesurée, cela est indiqué dans • On l'affichage par une icône de simulation devant la valeur • Off mesurée. Réglage par défaut Valeur principale dépend du capteur...

  • Page 27: Suppression Des Défauts

    Suivez les instructions de suppression des défauts dans la dernière colonne des tableaux d'erreur. Si vous ne parvenez pas à supprimer le défaut vous-même, contactez le SAV Endress+Hauser. Ne mentionnez que le numéro d'erreur. 3.2.1 Répartition des messages de diagnostic Dans le menu DIAG/Liste diagnostic, vous trouverez plus de détails sur les messages de diagnostic...

  • Page 28: Ajustement Du Comportement De L'appareil

    Suppression des défauts Liquistation CSF48 3.2.2 Ajustement du comportement de l'appareil La répartition des messages de diagnostic en catégories se fait en usine et est valable pour tous les messages. Etant donné que d'autres réglages peuvent être souhaités selon l'application, il est possible de régler les catégories d'erreur et leurs conséquences sur le point de mesure.

  • Page 29: Messages De Diagnostic Généraux, Spécifiques À L'appareil

    Liquistation CSF48 Suppression des défauts Chemin : ... /Configuration étendue/Réglages diag./Comport. diag. (en option) Fonction Options Info Signal état Sélection Les messages sont répartis en différentes catégories d'erreur • Maintenance (M) selon NAMUR NE 107. • En dehors des spécif. (S) -->...
  • Page 30 Suppression des défauts Liquistation CSF48 N° Message Réglages par défaut Tests ou solutions Cat. Diag. Courant on/off défaut Connexion module Le module électronique ne communique pas Vérifier le raccord de câble, le cas échéant le remplacer Vérifier la tension d'alimentation du module de commande du préleveur...
  • Page 31 Liquistation CSF48 Suppression des défauts N° Message Réglages par défaut Tests ou solutions Cat. Diag. Courant on/off défaut Refroidissement Régulation de la réfrigération pas possible --> Contacter le SAV Chauffage Régulation du chauffage pas possible --> Contacter le SAV Capteur Capteur cond1 contaminé...
  • Page 32 Suppression des défauts Liquistation CSF48 N° Message Réglages par défaut Tests ou solutions Cat. Diag. Courant on/off défaut Chauffage Chauffage défectueux --> Contacter le SAV Ventilateur Ventilateur défectueux --> Contacter le SAV Refroidissement Refroidissement défectueux --> Contacter le SAV Tuyau d'aspiration Durée d'utilisation du tuyau de pompe atteinte...
  • Page 33 Liquistation CSF48 Suppression des défauts N° Message Réglages par défaut Tests ou solutions Cat. Diag. Courant on/off défaut Connexion module Ne peut pas communiquer avec le module interne FMSY1 --> Contrôler le câble de raccordement interne Effacer programme Le programme sélectionné ne peut pas être effacé de la mémoire de programmation...
  • Page 34 Suppression des défauts Liquistation CSF48 N° Message Réglages par défaut Tests ou solutions Cat. Diag. Courant on/off défaut Param. actif --> Patienter jusqu'à ce que la configuration soit terminée Diag. actif --> Patienter jusqu'à ce que la maintenance soit terminée Copie sauvegarde -->...

  • Page 35: Messages De Diagnostic Spécifiques Au Capteur

    Liquistation CSF48 Suppression des défauts N° Message Réglages par défaut Tests ou solutions Cat. Diag. Courant on/off défaut Gamme calcul rH Calcul rH en dehors de la gamme de mesure Gamme cond. dif. Conductivité différentielle en dehors de la gamme de mesure 3.2.4 Messages de diagnostic spécifiques au capteur...
  • Page 36 Suppression des défauts Liquistation CSF48 N° Message Réglages par défaut Type de Tests ou solutions capteur Cat. Diag. Courant de défaut Capteur temp. P, C, O, I, Cl Capteur de température défectueux Remplacer le capteur Electr. capteur Tous Electronique du capteur défectueuse Remplacer le capteur Capteur connecté...
  • Page 37 Liquistation CSF48 Suppression des défauts N° Message Réglages par défaut Type de Tests ou solutions capteur Cat. Diag. Courant de défaut Etal. temp. Tous sauf U Alarme d'étalonnage : seuils pour la pente de température dépassés Pente temp. basse Tous sauf U Capteur vieilli ou défectueux...
  • Page 38 Suppression des défauts Liquistation CSF48 N° Message Réglages par défaut Type de Tests ou solutions capteur Cat. Diag. Courant de défaut Etal. capteur O (opt.) Seuils pour le temps de relaxation du capteur (temps d'extinction de la fluorescence) dépassés par Etal.
  • Page 39 Liquistation CSF48 Suppression des défauts N° Message Réglages par défaut Type de Tests ou solutions capteur Cat. Diag. Courant de défaut Vérification capteur C (ind.) Courant de transmission de la bobine trop élevé Causes : court-circuit de la bobine d'excitation,...
  • Page 40 Suppression des défauts Liquistation CSF48 N° Message Réglages par défaut Type de Tests ou solutions capteur Cat. Diag. Courant de défaut Données capteur N, T, S, Cl Pas de données d'étalonnage Causes : données effacées Sélectionner un autre bloc de données Utiliser un étalonnage en usine...
  • Page 41 Liquistation CSF48 Suppression des défauts N° Message Réglages par défaut Type de Tests ou solutions capteur Cat. Diag. Courant de défaut Temps fonct. Heures de fonctionnement > 300 mV Temps fonct. Heures de fonctionnement < -300 mV Temps fonct. O (opt.) Heures de fonctionnement <...
  • Page 42 Suppression des défauts Liquistation CSF48 N° Message Réglages par défaut Type de Tests ou solutions capteur Cat. Diag. Courant de défaut 504 - 522 : Seuils de la surveillance de l'étalonnage dépassés par excès/défaut, mesure encore possible en cas d'avertissement.
  • Page 43 Liquistation CSF48 Suppression des défauts N° Message Réglages par défaut Type de Tests ou solutions capteur Cat. Diag. Courant de défaut Conduc. process Conductivité de process au-dessus/en dessous du tableau de concentration Conduc. process – Valeur de process en dehors des spécifications –...
  • Page 44 Suppression des défauts Liquistation CSF48 N° Message Réglages par défaut Type de Tests ou solutions capteur Cat. Diag. Courant de défaut Valeur procédé N, T, S Valeur mesurée en dehors de la gamme spécifiée Causes : capteur à l'air, bulles d'air dans la sonde, mauvais écoulement vers le capteur, capteur...

  • Page 45: Options De Configuration Pour La Suppression Des Défauts (Pour La Version Avec Capteurs Avec Protocole Memosens)

    Liquistation CSF48 Suppression des défauts 3.2.5 Options de configuration pour la suppression des défauts (pour la version avec capteurs avec protocole Memosens) Le tableau ne liste que les messages de diagnostic qui dépendent de vos réglages dans le menu. Le chemin pour accéder aux réglages que vous voulez modifier est indiqué dans le tableau.
  • Page 46 Suppression des défauts Liquistation CSF48 N° Chemin vers la fonction logicielle Temps fonct. Menu/Configurer/Entrées/Oxygène (amp.)/Configuration étendue/Réglages diag./Limites en heures de fonction./ Fonctionnement > 50 nA Temps fonct. Menu/Configurer/Entrées/Cond. c/Configuration étendue/Réglages diag./Limites en heures de fonct./Fonctionnement > 80°C < 100nS/cm Menu/Configurer/Entrées/Configuration étendue/Réglages diag./Limites en heures de fonction./Fonctionnement > 5°C Menu/Configurer/Entrées/Configuration étendue/Réglages diag./Limites en heures de fonction./Fonctionnement >...

  • Page 47: Défauts Spécifiques À L'appareil

    Liquistation CSF48 Suppression des défauts Défauts spécifiques à l'appareil Problème Cause possible Tests et / ou mesures correctives L'appareil ne se met pas en Pas de tension d'alimentation Vérifier la présence de tension. route ou l'affichage reste Module de base défectueux...

  • Page 48: Erreurs Process Sans Messages

    Suppression des défauts Liquistation CSF48 Problème Cause possible Tests et / ou mesures correctives Valeurs mesurées non Entrées défectueuses Tout d'abord procéder à des tests puis prendre des plausibles mesures conformément au chapitre "Défauts (uniquement pour la version spécifiques au process"...

  • Page 49: Mesure De Conductivité

    Liquistation CSF48 Suppression des défauts Problème Cause possible Tests et / ou mesures correctives Valeur mesurée fixe erronée Le capteur n'est pas immergé ou le Vérifier la position de montage, retirer le capuchon de capuchon de protection n'a pas été...
  • Page 50 Suppression des défauts Liquistation CSF48 Problème Cause possible Tests et / ou mesures correctives Court-circuit / humidité dans le Vérifier le capteur. capteur Court-circuit dans le câble ou le Vérifier le câble et le connecteur. connecteur Valeurs mesurées non Coupure dans le capteur Vérifier le capteur.

  • Page 51: Mesure D'oxygène

    Liquistation CSF48 Suppression des défauts Problème Cause possible Tests et / ou mesures correctives Signal de la sortie courant Charge totale dans la boucle de courant Mesurer la tension directement à l'appareil et comparer à incorrect trop élevée la tension d'alimentation et de signal (--> Caractéristiques techniques, partie 1).
  • Page 52 Suppression des défauts Liquistation CSF48 Problème Cause possible Tests et / ou mesures correctives Rupture de câble ou court-circuit Déconnecter le câble et mesurer directement à l'appareil. Pas de signal de la sortie courant Sortie défectueuse Voir section "Défauts spécifiques à l'appareil".

  • Page 53: Mesure Avec Des Capteurs À Sélectivité Ionique

    Liquistation CSF48 Suppression des défauts Problème Cause possible Tests et / ou mesures correctives Capteur contaminé Nettoyer le capteur Pas de changement de Capteur vieilli Remplacer le capteur l'affichage ou changement bref Capteur défectueux (élément de Remplacer le capteur référence) Le capteur n'est pas immergé...

  • Page 54: Mesure De La Turbidité, Du Cas Et Des Nitrates

    Suppression des défauts Liquistation CSF48 Problème Cause possible Tests et / ou mesures correctives Valeur mesurée fixe erronée Le capteur n'est pas immergé ou le Vérifier la position de montage, retirer le capuchon de capuchon de protection de l'électrode protection.

  • Page 55: Retour De Matériel

    à l'appareil. La valeur passe à zéro puis Bulles d'air Ne pas monter le capteur au-dessus de disques d'aération retourne à la valeur mesurée Retour de matériel Le préleveur est en principe réparé sur site. Adressez-vous à votre SAV Endress+Hauser. Endress+Hauser...

  • Page 56: Mise Au Rebut

    BA464C/14/FR/04.10 BA467C/14/FR/04.10 Accessoires Vous trouverez ci-dessous les principaux accessoires disponibles à la date d'édition de la présente documentation. Pour les accessoires non mentionnés ici, adressez-vous à Endress+Hauser. Accessoires pour Liquistation CSF48 Réf. Bac à flacons + flacons + couvercle 71111150 Bac à...
  • Page 57 Liquistation CSF48 Accessoires Plaque de répartition ; plaque de centrage 71111160 Plaque de répartition pour 1-2 + 6 flacons 71111161 Plaque de répartition pour 1-2 + 12 flacons 71111162 Plaque de répartition pour 6 + 12 flacons 71111163 Plaque de centrage pour bac à flacons coudés...
  • Page 58 Accessoires Liquistation CSF48 Kits de transformation 71111205 Kit de transformation capteur de température PT1000 71111206 Kit de transformation 1x capteur numérique, protocole Memosens + 2x sortie 0/4-20mA (hardware + software) 71111208 Kit de transformation 2x capteur numérique, protocole Memosens + 2x sortie 0/4-20mA (hardware + software) 71111210 Kit de transformation 1x à...

  • Page 59: Câbles De Mesure

    Liquistation CSF48 Accessoires Câbles de mesure Câble de données Memosens CYK10 • Pour capteurs numériques avec technologie Memosens : pH, redox, oxygène, chlore, conductivité • Commande selon la structure de commande, voir Information technique TI376C Câble de mesure CYK81 • Câble non préconfectionné pour l'extension des câbles de capteur (par ex. Memosens) •...

  • Page 60: Capteurs Redox

    Accessoires Liquistation CSF48 4.3.3 Capteurs redox Orbisint CPS12D • Electrode redox avec technologie Memosens • Diaphragme PTFE anti-colmatage • Commande selon la version, voir Information technique TI367C Ceraliquid CPS42D • Electrode redox avec technologie Memosens • Diaphragme céramique et électrolyte liquide KCl •...

  • Page 61: Capteurs De Conductivité, Mesure Conductive

    Liquistation CSF48 Accessoires 4.3.6 Capteurs de conductivité, mesure conductive Condumax W CLS15D • Capteur de conductivité conductif pour les applications en eau pure ou ultrapure et les applications Ex • Commande selon la structure de commande, voir Information technique TI109C Condumax H CLS16D •...

  • Page 62: Capteurs De Cas Et De Nitrates

    Accessoires Liquistation CSF48 4.3.11 Capteurs de CAS et de nitrates Viomax CAS51D • Mesure du CAS et des nitrates dans l'eau potable et les eaux usées • Avec protocole Memosens • Commande selon la structure de commande, voir Information technique TI459C 4.3.12 Mesure d'interface...

  • Page 63: Pièces De Rechange

    Liquistation CSF48 Pièces de rechange Pièces de rechange Pour toute question concernant les pièce de rechange, adressez-vous à votre SAV Endress+Hauser. Pompe péristaltique a0013813 Fig. 10 : Pièces de rechange pour la version avec pompe péristaltique Réf. Désignation et contenu Référence...

  • Page 64: Pompe À Membrane

    Pièces de rechange Liquistation CSF48 Pompe à membrane a0013811 Fig. 11 : Pièces de rechange pour version avec pompe à membrane (vue devant le support de pompe) a0013812 Fig. 12 : Pièces de rechange pour version avec pompe à membrane (vue derrière le support de pompe)
  • Page 65 Liquistation CSF48 Pièces de rechange Réf. Désignation et contenu Référence kit de pièces de rechange Colliers de fixation pour le tuyau d'aspiration, 10 pièces 71113508 Tuyau d'aspiration interne, complet, avec : 71111048 Coude 110°, embout 90°, écrou-raccord 1" PP, 2 x colliers de fixation, 3 x joints toriques Traversée entrée échantillon ID 13 avec goupille cylindrique...

  • Page 66: Groupe Froid

    Pièces de rechange Liquistation CSF48 Groupe froid a0013808 Fig. 13 : Pièces de rechange, vue du groupe froid Réf. Désignation et contenu Référence kit de pièces de rechange Groupe froid complet, non vernis 71092603 Groupe froid complet, vernis 71113854 Endress+Hauser...

  • Page 67: Compartiment À Échantillons

    Liquistation CSF48 Pièces de rechange Compartiment à échantillons a0013809 Fig. 14 : Compartiment à échantillon, partie supérieure Réf. Désignation et contenu Référence kit de pièces de rechange Axe entraînement du bras répartiteur complet 71113519 Moteur du bras répartiteur avec boîtier et vis de fixation 71101959 Joint profilé...

  • Page 68: Index

    Liquistation CSF48 Index Accessoires Erreur process Câbles de mesure ..... 59 Chlore ......52 Capteurs .
  • Page 69 Liquistation CSF48 Recommandation de maintenance ... . 4 Registres ......14 Remplacement Accu .
  • Page 70 Index Liquistation CSF48...
  • Page 71 Liquistation CSF48 Index...
  • Page 72 BA463C/14/FR/14.11 71140544...
